Патент на изобретение №2339875

(54) ЦЕНТРОБЕЖНАЯ ФОРСУНКА

(57) Реферат:

Изобретение относится к средствам распыливания жидкостей и растворов и может применяться в двигателестроении, химической и пищевой промышленности. Центробежная форсунка содержит корпус с камерой, в которую запрессован шнек, причем в днище корпуса выполнено дроссельное отверстие, а в верхней части размещен штуцер с цилиндрическим отверстием, внутри шнека выполнено отверстие с винтовой нарезкой, а над дроссельным отверстием расположена коническая камера смешения для формирования суммарного мелкодисперсного вращающегося потока. Штуцер снабжен диффузором и прокладкой, направление винтовой нарезки указанного отверстия либо совпадает, либо противоположно направлению внешней винтовой нарезки шнека, при этом шнек форсунки выполнен из твердых материалов: или карбида вольфрама, или рубина, или сапфира. Изобретение позволяет повысить эффективность распыления. 1 ил.

Изобретение относится к средствам распыливания жидкостей и растворов и может применяться в двигателестроении, химической и пищевой промышленности.

Известна центробежная форсунка, содержащая корпус с камерой, в которую запрессован шнек, причем в днище корпуса выполнено дроссельное отверстие, а в верхней части размещен штуцер с цилиндрическим отверстием, внутри шнека выполнено отверстие с винтовой нарезкой, а над дроссельным отверстием расположена коническая камера смешения для формирования суммарного мелкодисперсного вращающегося потока (см. а.с. СССР №1368045, МПК В05В 1/34, 1988).

Недостатком известной акустической форсунки является то, что она не обеспечивает высокой степени распыла.

Технический результат – повышение эффективности распыления.

Это достигается тем, что центробежная форсунка содержит корпус с камерой, в которую запрессован шнек, причем в днище корпуса выполнено дроссельное отверстие, а в верхней части размещен штуцер с цилиндрическим отверстием, внутри шнека выполнено отверстие с винтовой нарезкой, а над дроссельным отверстием расположена коническая камера смешения для формирования суммарного мелкодисперсного вращающегося потока. Согласно изобретению штуцер снабжен диффузором и прокладкой, направление винтовой нарезки указанного отверстия либо совпадает, либо противоположно направлению внешней винтовой нарезки шнека, при этом шнек форсунки выполнен из твердых материалов: или карбида вольфрама, или рубина, или сапфира.

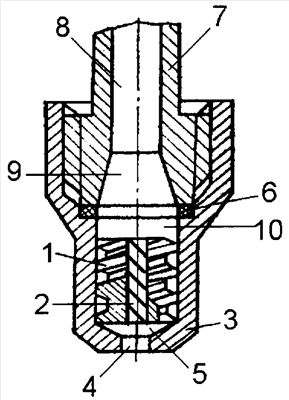

На чертеже изображена центробежная форсунки для распыливания жидкостей, общий вид.

Центробежная форсунка состоит из корпуса 3, внутри которого расположен шнек 1, запрессованный в корпус 3. Внешняя поверхность шнека 1 представляет собой винтовую канавку с правой (или левой) нарезкой. Внутри шнека 1 выполнено отверстие 2 с левой (или правой) винтовой нарезкой. В днище корпуса 3 выполнено дроссельное отверстие 4, ось которого совпадает с осью отверстия 2 в шнеке 1. Между нижним торцом шнека 1 и срезом дроссельного отверстия 4 расположена коническая камера смешения 5. Подача жидкости (раствора) осуществляется через штуцер 7, закрепленный в верхней части корпуса 3 через герметизирующую прокладку 6. Внутри штуцера 7 выполнено цилиндрическое отверстие 8, переходящее в диффузор 9, который соединен с цилиндрической камерой 10, выполненной в корпусе 3, в которую запрессован шнек 1.

Центробежная форсунка для распыливания жидкостей работает следующим образом.

Жидкость подается по цилиндрическому отверстию 8 в диффузор 9, а из него – в камеру 10, из которой под давлением поступает одновременно по двум направлениям: во-первых, в винтовую внешнюю полость шнека 1, и во-вторых, – в отверстие 2 с винтовой нарезкой. Вращающийся поток жидкости из винтовой внешней полости шнека 1 поступает в камеру смешения 5. С другой стороны, в камеру 5 поступает жидкость из отверстия 2 с винтовой нарезкой, совершая вращение в сторону, противоположную внешнему потоку, идущему по шнеку 1, либо совершая попутное (одинаковое) вращение. При взаимодействии вращающихся потоков в камере смешения 5 происходит дополнительное дробление капель жидкости за счет их соударения в попутных или противоположно вращающихся потоках жидкости (внешнего и внутреннего). Суммарный мелкодисперсный вращающийся поток выходит через дроссельное отверстие 4, причем направление его вращения определяется гидравлическим сопротивлением, соответственно, внешней или внутренней винтовых полостей и канавок шнека 1.

Шнек 1 форсунки может быть выполнен из твердых материалов: карбида вольфрама, рубина, сапфира.

При среднем диаметре дроссельного отверстия 4, находящемся в диапазоне 2,5…3,5 мм, и давлении подаваемой через цилиндрическое отверстие 8 жидкости под давлением 6…9 МПа обеспечивается распыление от 400 до 1000 кг/ч жидкости. Форсунка проста в изготовлении и обслуживании.

Формула изобретения

Центробежная форсунка, содержащая корпус с камерой, в которую запрессован шнек, причем в днище корпуса выполнено дроссельное отверстие, а в верхней части размещен штуцер с цилиндрическим отверстием, внутри шнека выполнено отверстие с винтовой нарезкой, а над дроссельным отверстием расположена коническая камера смешения для формирования суммарного мелкодисперсного вращающегося потока, отличающаяся тем, что штуцер снабжен диффузором и прокладкой, направление винтовой нарезки указанного отверстия либо совпадает, либо противоположно направлению внешней винтовой нарезки шнека, при этом шнек форсунки выполнен из твердых материалов: или карбида вольфрама, или рубина, или сапфира.

РИСУНКИ
