(21), (22) Заявка: 2006132945/06, 13.09.2006
(24) Дата начала отсчета срока действия патента:
13.09.2006
(43) Дата публикации заявки: 20.03.2008
(46) Опубликовано: 27.11.2008
(15) Информация о коррекции:
Версия коррекции № 1 (
Изобретение относится к машиностроению, а именно к двигателестроению, и может быть использовано в поршневых авиационных двигателях внутреннего сгорания.
Известен клапан впускной двигателя внутреннего сгорания, имеющий шток, головку грибковой формы и участок перехода между ними с ребрами жесткости (патент Японии  61-229908 МПК F01L 3/20, F02B 31/00). В этом прототипе клапаны впуска ребра жесткости развивают поверхность для испарения топливовоздушной смеси, уменьшая ее адгезию на головку клапана в процессе работы двигателя.
Для клапана выпускного двигателя внутреннего сгорания (ДВС) ребра жесткости устраняют коробление его рабочей фаски, играют дополнительную теплоотводящую роль от нее и интенсифицируют принудительное вращение действия клапанных пружин, дополнительной реакцией выхлопных газов, способствуя более плотной посадке клапана в его седло и стиранию нагара с рабочей фаски, повышая надежность и срок службы клапана без прогара при оптимальной его массе.
Данная техническая задача решается с помощью клапана выпускного ДВС, имеющего шток с наконечником, головку зонтичной формы с ребрами жесткости в ее донной части, равномерно на ней расположенными до 8 ребер по окружности с подъемом гребня каждого ребра не более 20° по направлению к горизонтали.

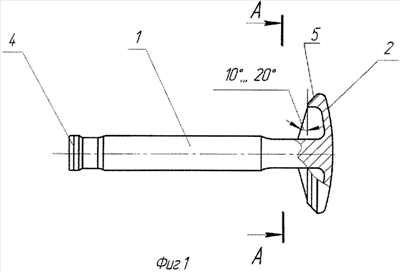

На фиг.1 изображен клапан выпускной, на фиг.2 – его разрез А-А, на фиг.3 – схема литья выпускного клапана двигателя внутреннего сгорания в вакууме в нагретые керамические формы.
Клапан выпускной состоит из штока 1, головки 2 зонтичной формы с ребрами жесткости 3 в ее донной части со стороны штока.
Для сохранения оптимальной массы клапана количество ребер жесткости достаточно не более 8 с подъемом (скосом) каждого до 20° к горизонтали. Под ролик толкателя клапана на конце штока, противоположном головке, расположен наконечник 4, выполненный из металла большей твердости, чем шток, для лучшей износостойкости этого торца штока. Головка 2 зонтичной формы имеет рабочую фаску 5, поверхность которой притирается к седлу клапана при сборке для обеспечения герметичности и мощности двигателя в работе.
Клапан выпускной ДВС – высокотеплонапряженная деталь двигателя, и именно приведенная конструкция, отличаясь простотой, стабильно обеспечивает не меньшую рабочую тепловую нагрузку, чем в клапане с внутренней теплоотводной полостью, заполняемой натрием для сбалансированности передачи тепла от грибка к штоку (стр.402-403 П.И.Орлов «Конструкция авиационных двигателей», Оборонгиз, 1940, т.2). Ребра жесткости увеличивают теплоотвод из зоны рабочей фаски 5 на шток 1 в процессе работы двигателя, что очень важно, и, кроме того, под воздействием турбулентного потока газов от сгорания топливовоздушной смеси приводят в более интенсивное вращение клапан, положительно дополняя воздействие клапанных пружин на его вращение, чем содействует более плотной и герметичной посадке в свое седло, стирая с рабочей фаски налипающие частицы нагара и исключая тем возникновение прогаров фаски, обеспечивая надежную герметичность посадки клапана в седло при работе двигателя на самых теплонапряженных режимах.
Известен способ изготовления клапана выпускного двигателя внутреннего сгорания, получаемого отливкой по выплавляемым моделям в нагретые керамические формы (патент Великобритании 2110299, МПК F01L 3/02 – прототип).
Недостатком данного способа является необходимость в стабилизирующей термообработке для сохранения высоких прочностных характеристик материала.
Технологической задачей данной разработки является упрощение технологии изготовления клапана с повышением его технологичности, снижение трудоемкости и сохранение необходимой точности размеров с высоким качеством прочностных характеристик материала для надежной работы столь ответственной и высоконагруженной детали двигателя.
Способ изготовления клапана выпускного двигателя внутреннего сгорания, включающий отливку клапана по выплавляемым моделям в нагретые керамические формы без механической обработки оребренной части головки и с припуском до 1-2 мм на остальных поверхностях. После отливки осуществляется стабилизирующая термообработка в среде защитного газа при температуре 1200+20°С в течение не менее 4,5 часов с последующей механической обработкой и нанесением нитридтитанового покрытия, что обеспечивает получение плотной, гомогенно-равноосной и стабильной структуры металла клапана с плотностью 8,9

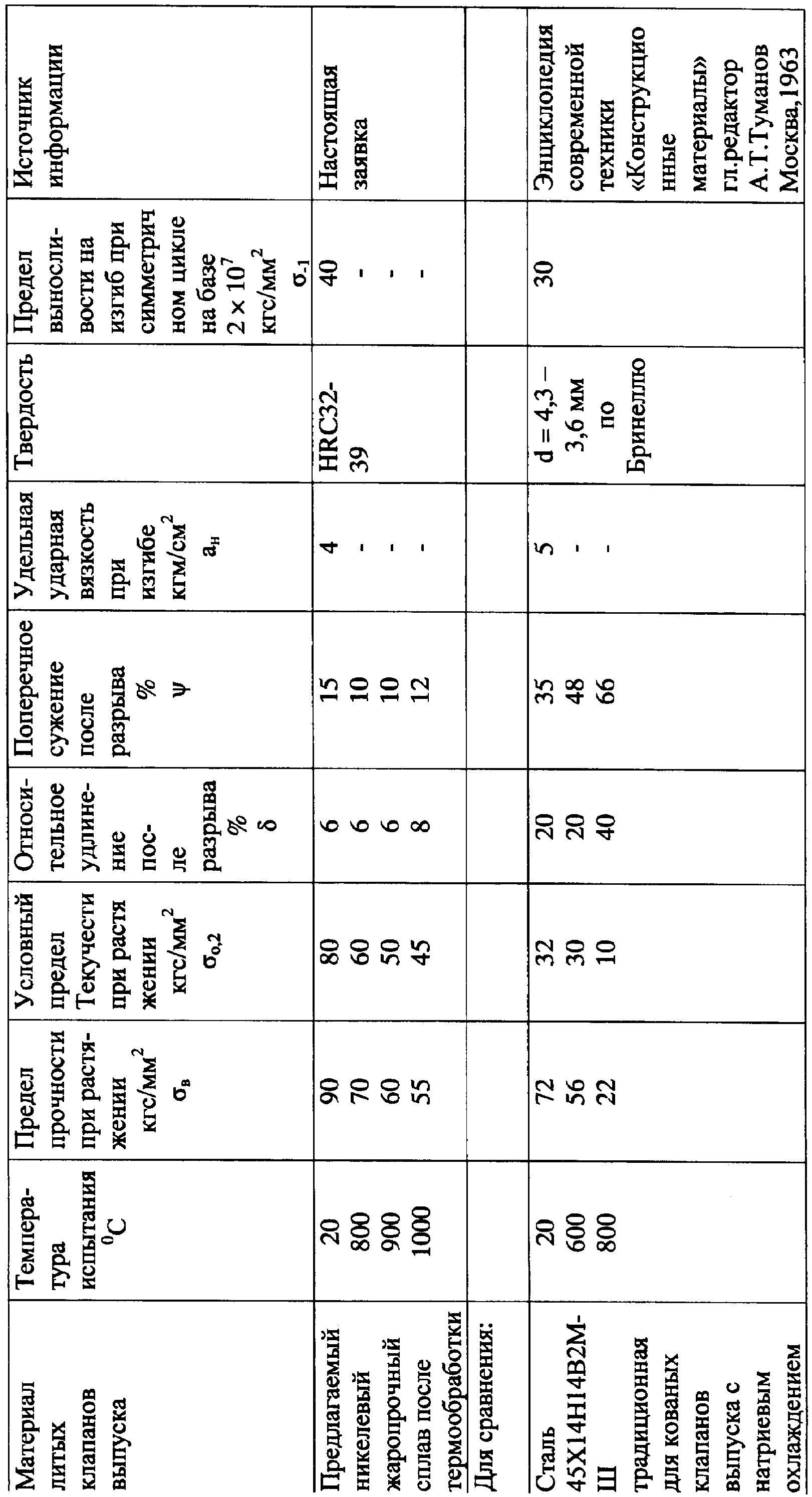

г/см3 с высоким уровнем прочностных характеристик и точности размеров при рабочих температурах. На фиг.3 изображена схема литья клапана выпускного двигателя внутреннего сгорания в вакууме в нагретые керамические формы. Равноосная плотная макроструктура литого выпускного клапана обеспечивает высокие характеристики его механических свойств, приведенные в таблице 1.

После термообработки и предварительной чистовой проточки фаски и штока к торцу стержня клапана приваривается наконечник из высокохромистой стали, затем торец стержня подрезается, шлифуется и подвергается поверхностной закалке и отпуску на высокую твердость HRC 50. Затем следуют операции шлифовки, полирования и суперфиниширования штока и головки клапана до окончательных размеров и покрытие нитридом титана. После покрытия нитридом титана шток повторно суперфинишируют, а рабочую фаску каждого клапана притирают к своему седлу в цилиндре при сборке.
Известен литейный жаропрочный сплав на основе никеля, содержащий углерод, хром, титан, алюминий, кобальт, ниобий, вольфрам, молибден, железо, лантан, гафний, бор, церий и иттрий, дополнительно содержит тантал и рений при следующем соотношении 16 легирующих элементов, мас.%:
| углерод |
0,12-0,18 |
| хром |
4,3-5,6 |
| титан |
0,9-1,3 |
| алюминий |
5,65-6,25 |
| кобальт |
8,0-10,0 |
| ниобий |
4,0-4,8 |
| вольфрам |
10,9-12,5 |
| молибден |
2,5-3,5 |
| железо |
0,1-1,0 |
| лантан |
0,005-0,015 |
| гафний |
0,01-0,1 |
| бор |
0,005-0,015 |
| церий |
0,005-0,025 |
| иттрий |
0,005-0,025 |
| тантал |
0,15-0,35 |
| рений |
0,15-0,35 |
| никель |
остальное (60%) |
(пат. 2081930, С22С 19/05 – аналог)
К недостатку этого многокомпонентного сплава относится малая стойкость к истиранию и износу при температурах более 900°С, несмотря на обилие легирующих элементов.
Наиболее близким аналогом является (патент США 3497349, МПК С22С 19/05) жаропрочный сплав для клапана выпускного ДВС (на основе никеля), содержащий никель, углерод, хром, молибден, железо, вольфрам, бор, ниобий, кремний, марганец при следующем соотношении компонентов, мас.%:
| углерод |
до 0,1 |
| хром |
15-30 |
| ниобий |
4,0-8,5 |
| кремний |
до 1 |
| марганец |
до 1 |
| молибден |
не более 2 |
| железо |
до 10 |
| вольфрам |
не более 5 |
| бор |
до 0,1 |
| никель |
остальное |
К недостатку вышеуказанного сплава относится наличие ниобия, примесей кремния и марганца, что не гарантирует от образования окислов даже в вакууме, не способствует образованию упрочняющей интерметаллидной фазы, не позволяет получить сплав с плотной мелкозернистой структурой.
Технической задачей данного изобретения является повышение стойкости сплава к износу рабочей фаски выпускного клапана ДВС при температурах более 900°С и получение сплава с плотной мелкозернистой структурой.
Для решения поставленной задачи используется жаропрочный сплав интерметаллидного упрочнения, без аллотропических превращений в плотной равноосной структуре, стабилизированной после литья в вакууме термообработкой до 1200°С+20°С, сравнительно простого химического состава, содержащий никель, углерод, хром, молибден железо, вольфрам, бор. Данный сплав содержит дополнительно алюминий, титан, цирконий и церий, что влияет на процесс кристаллизации и на образование упрочняющей интерметаллидной фазы при стабилизирующей термообработке и следующем соотношении всех составляющих в сплаве, мас.%:
| никель |
не менее 66 |
| углерод |
0,17±0,05 |
| хром |
16±2 |
| вольфрам |
5,5±0,5 |
| молибден |
4±0,5 |
| железо |
не более 5 |
| бор |
0,2±0,005 |
| алюминий |
2±0,25 |
| титан |
2±0,25 |
| цирконий |
0,1±0,025 |
| церий |
0,01±0,005 |
Таким образом, выпускной клапан ДВС такой конструкции, изготовленный из данного сплава и таким способом, высокотехнологичен, имеет небольшую трудоемкость, надежен в работе, позволяет получить плотную мелкозернистую структуру, обладает большой стойкостью к износу, имеет длительный срок службы, оптимальную массу. Взаимозаменяемость литых и кованых клапанов при эксплуатации и ремонте двигателей сохраняется.
Формула изобретения
1. Клапан выпускной двигателя внутреннего сгорания, содержащий шток с наконечником, головку зонтичной формы с ребрами жесткости в ее донной части, отличающийся тем, что ребер жесткости не более 8, причем каждое ребро имеет скос к горизонтальной поверхности не более 20°.
2. Способ изготовления клапана выпускного двигателя внутреннего сгорания, включающий отливку клапана по выплавляемым моделям в нагретые керамические формы, отличающийся тем, что после отливки осуществляют стабилизирующую термообработку в среде защитного газа при температуре 1200°С+20°С в течение не менее 4,5 ч, механическую обработку и нанесение покрытия.
3. Жаропрочный сплав для клапана выпускного двигателя внутреннего сгорания, содержащий никель, углерод, хром, молибден, железо, вольфрам, бор, отличающийся тем, что он дополнительно содержит алюминий, титан, цирконий и церий при следующем соотношении компонентов, мас.%:
| Никель |
не менее 66 |
| Углерод |
0,17±0,05 |
| Хром |
16±2 |
| Алюминий |
2±0,25 |
| Титан |
2±0,25 |
| Вольфрам |
5,5±0,5 |
| Молибден |
4±0,5 |
| Железо |
не более 5 |
| Бор |
0,2±0,005 |
| Церий |
0,01±0,005 |
| Цирконий |
0,1±0,025 |
РИСУНКИ
TZ4A – Поправки к описаниям изобретений
Часть описания, где обнаружена ошибка: Текст опис., страница 3, строки 21-22
Напечатано: Клапан выпускной состоит из штока 1, головки 2 зонтичной формы с 4 ребрами жесткости 3 в ее донной части со стороны штока.
Следует читать: Клапан выпускной состоит из штока 1, головки 2 зонтичной формы с ребрами жесткости 3 в ее донной части со стороны штока.
Номер и год публикации бюллетеня: 33-2008
Извещение опубликовано: 20.03.2009 БИ: 08/2009
TH4A – Переиздание описания изобретения к патенту Российской Федерации
Причина переиздания: Коррекция библиографических данных, текста описания изобретения, графических материалов
Извещение опубликовано: 10.09.2009 БИ: 25/2009
|
|
