(54) СПОСОБ ВОЗВЕДЕНИЯ ДЕРЕВЯННЫХ СООРУЖЕНИЙ
(57) Реферат:
Изобретение относится к области строительства, а именно к способам возведения деревянных сооружений. Технический результат изобретения заключается в изготовлении монолитного, цельного по всему периметру деревянного сооружения в заводских условиях с обеспечением его прочности. Сооружение собирают из рядов механически обработанных деревянных досок, которые укладывают один на другой по всему периметру сооружения. Ряд за рядом, равномерно набирается необходимая высота сооружения. При этом в узлах сопряжения доски следующего ряда перекрывают стыки примыкания предыдущего ряда. На каждый ряд досок наносится клеевой слой. Полученное сооружение выдерживается под давлением до затвердения клеевого слоя. 4 ил.
Изобретение относится к области строительства, а именно к способам возведения деревянных сооружений из массивных клееных панелей.
Однако этот способ не обеспечивает:
– возможность сборки сооружений в заводских условиях;
– прочность сооружения, так как сооружение собирается из множества элементов, не достаточно прочно соединенных между собой.
Однако этот способ не обеспечивает: сборку сооружений в заводских условиях, кроме того, прочность сооружений недостаточна, так как они собираются из отдельных панелей.
Задача настоящего изобретения состоит в изготовлении монолитного, цельного по всему периметру деревянного сооружения в заводских условиях с обеспечением прочности сооружения.
Технический результат заключается в увеличении прочности сооружения и в создании возможности возведения сооружений в заводских условиях.
Результат достигается тем, что в способе возведения деревянных сооружений, заключающемся в сушке, механической обработке досок, нанесении клея, запрессовке досок с образованием клееных панелей, их механической обработке в заводских условиях, согласно изобретению на ровной поверхности пола сборочного цеха производят разметку расположения стен возводимого сооружения, укладывают по периметру сооружения согласно разметке первый ряд досок, после нанесения на него клеевого слоя укладывают второй ряд досок таким образом, чтобы в узлах сопряжения доски второго и всех последующих четных рядов перекрывали стыки досок первого и всех последующих нечетных рядов, затем по периметру сооружения создают давление, необходимое для склеивания досок, и выдерживают сооружение под давлением до затвердения клеевых слоев.

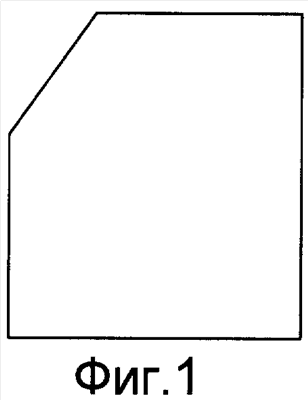

Изобретение иллюстрируется чертежами, на фиг.1 представлена разметка периметра возводимого сооружения, на фиг.2 показана схема укладки первого ряда и всех нечетных рядов досок, на фиг.3 – схема укладки второго и последующих четных рядов досок. На фиг.4 показан стыковой узел сооружения.
Способ осуществляется следующим образом:
– в сборочном цехе накапливают необходимое количество досок, достаточных для сборки сооружения, полученных способом, включающим сушку пиломатериалов, их сращивание по длине, механическую обработку;
– на ровной поверхности пола сборочного цеха намечают разметку контура будущего сооружения, например, как показано на фиг.1, соответствующую внешним размерам возводимого деревянного сооружения;
– укладывают первый ряд досок 1 по периметру согласно разметке (фиг.2, фиг.4);
– укладывают второй ряд досок (фиг.3, фиг.4) по периметру таким образом, чтобы в узлах сопряжения доски второго ряда перекрывали стыки примыкания досок первого ряда;
– на каждый ряд досок наносят клеевой слой 3 (фиг.4);
– затем укладывают третий ряд досок, расположение которых в плане соответствует расположению первого ряда досок;
– укладывают следующие ряды досок один на другой, нанося клеевой слой на каждый ряд, при этом расположение нечетных рядов досок в плане соответствует первому ряду досок, четные же ряды досок расположены в плане, как второй ряд. Таким образом собирают наружные стены – каркас сооружения;
– затем по всему периметру сооружения создают давление, необходимое для склеивания досок, давление создается известными способами, например механическим способом;
– под давлением сооружение выдерживают до затвердения клеевых слоев.
Выполнение узлов сопряжения сооружения с перекрытием стыков примыкания нечетных рядов 1 досок досками 2 четных рядов и запрессовка цельной монолитной конструкции сооружения обеспечивает прочность сооружения, что создает возможность возведения его в заводских условиях с последующей транспортировкой на место строительства при строительстве домов в коттеджном поселке.
Полученное сооружение (фиг.4) представляет из себя прямоугольную или же любую заданную многогранную монолитную деревянную конструкцию. Такая конструкция является наружным несущим каркасом домов и зданий различного назначения.
Формула изобретения
Способ возведения деревянных сооружений, заключающийся в сушке, механической обработке досок, нанесении клея, запрессовке досок с образованием клееных панелей, их механической обработке в заводских условиях, отличающийся тем, что на ровной поверхности пола сборочного цеха производят разметку расположения стен возводимого сооружения, укладывают по периметру согласно разметке первый ряд досок, после нанесения клеевого слоя укладывают второй ряд досок таким образом, чтобы в узлах сопряжения доски второго и всех последующих четных рядов перекрывали стыки досок первого и всех последующих нечетных рядов, затем по периметру сооружения создают давление, необходимое для склеивания досок, и выдерживают под давлением до затвердения клеевых слоев.
РИСУНКИ
