Патент на изобретение №2339741

(54) ПЕРЕМЫЧКА ТОРЦЕВАЯ КОРПУСА РАМНОГО ТИПА ЭЛЕКТРОЛИЗЕРА С ГОРИЗОНТАЛЬНЫМ РТУТНЫМ КАТОДОМ

(57) Реферат:

Изобретение относится к области электрохимического производства хлора и каустической соды и может быть использовано в электролизерах с горизонтальным ртутным катодом. Перемычка торцевая корпуса рамного типа электролизера с горизонтальным ртутным катодом соединена с фланцевыми пластинами рамы корпуса электролизера для герметизации его торцевой части. Перемычка содержит швеллер, поверхности которого имеют защитное покрытие из фторопластового листа, прилегающего к поверхностям швеллера и закрепленного на его полках крепежными деталями, расположенными на участках поверхностей полок, не контактирующих с рабочей средой электролизера, причем отношение радиуса притупления прямых углов швеллера к толщине листа – не менее 1, толщина листа – не менее 3 мм. В стенке швеллера выполнено контрольное отверстие. Фторопластовый лист выполнен из фторопласта марки – фторопласт-4. Изобретение направлено на повышение долговечности перемычки. 1 з.п. ф-лы, 2 ил.

Изобретение относится к области электрохимического производства хлора и каустической соды и может быть использовано в электролизерах с горизонтальным ртутным катодом.

Известна торцевая перемычка корпуса рамного типа электролизера с горизонтальным ртутным катодом по книге С.А. Зарецкого и др. “Электрохимическая технология неорганических веществ и химические источники тока”, М.: Высшая школа, 1980, с. 104 (прототип), содержащая швеллер, поверхности которого имеют гуммировочное покрытие. Перемычка соединена с фланцевыми пластинами рамы корпуса электролизера для герметизации его торцевой части. Недостатком описанной перемычки является недостаточная долговечность.

Указанный недостаток обусловлен недостаточной химической стойкостью гуммировочного покрытия.

Технической задачей изобретения является создание перемычки с повышенной долговечностью.

Поставленная задача решается тем, что в перемычке торцевой корпуса рамного типа электролизера с горизонтальным ртутным катодом, содержащей швеллер, поверхности которого имеют защитное покрытие, согласно изобретению защитное покрытие выполнено из фторопластового листа, прилегающего к поверхностям швеллера и закрепленного на его полках крепежными деталями, расположенными на участках поверхностей полок, не контактирующих с рабочей средой электролизера, причем отношение радиуса притупления прямых углов швеллера к толщине листа – не менее 1, толщина листа – не менее 3 мм, кроме того, в стенке швеллера выполнено контрольное отверстие.

Лист выполнен из фторопласта марки – фторопласт-4.

Сущность изобретения станет более понятной из следующего конкретного примера его выполнения и прилагаемых чертежей.

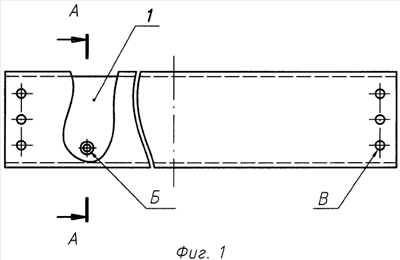

На фиг.1 изображен вид спереди на перемычку.

На фиг.2 изображен разрез А-А на фиг.1.

Перемычка (фиг.1) содержит швеллер 1 по ГОСТ 8240-97, фторопластовый лист 2 (фиг.2), прилегающий к поверхностям швеллера 1 и закрепленный на его полках крепежными деталями 3, 4, 5 (болт, шайба, гайка), расположенными на участках поверхностей полок, не контактирующих с рабочей средой электролизера. Сгибание листа 2 выполнено по радиусу притупления прямых углов швеллера, равному 8 мм. Толщина листа 2 равна 6 мм для обеспечения необходимых прочности и газопроницаемости. Отношение радиуса притупления прямых углов швеллера 1 к толщине листа 2 – не менее 1, что исключает разрушение листа 2 в месте его изгиба. В стенке швеллера 2 выполнено контрольное отверстие Б (фиг.1) для соединения пространства между стенкой швеллера 1 и листом 2 с атмосферой.

Лист 2 выполнен из фторопласта марки – фторопласт-4 ГОСТ 10007-80.

Отверстия В предназначены для соединения перемычки с фланцевыми пластинами рамы корпуса электролизера.

В процессе эксплуатации лист 2 из фторопласта-4 защищает швеллер 1 от воздействия рабочей среды электролизера. При нарушении целостности листа 2 возникают утечки среды через контрольное отверстие Б, что служит сигналом обслуживающему персоналу для принятия соответствующих мер. Фторопласт-4 превосходит гуммировочное покрытие по химической стойкости, что увеличивает долговечность перемычки.

Предлагаемая перемычка испытана и внедряется в производство.

Формула изобретения

1. Перемычка торцевая корпуса рамного типа электролизера с горизонтальным ртутным катодом, содержащая швеллер, поверхности которого имеют защитное покрытие, отличающаяся тем, что защитное покрытие выполнено из фторопластового листа, прилегающего к поверхностям швеллера и закрепленного на его полках крепежными деталями, расположенными на участках поверхностей полок, не контактирующих с рабочей средой электролизера, причем отношение радиуса притупления прямых углов швеллера к толщине листа – не менее 1, толщина листа – не менее 3 мм, кроме того, в стенке швеллера выполнено контрольное отверстие.

2. Перемычка по п.1, отличающаяся тем, что лист выполнен из фторопласта марки – фторопласт-4.
