Патент на изобретение №2339703

(54) ПОРОШКОВАЯ ПРОВОЛОКА ДЛЯ ДЕСУЛЬФУРАЦИИ СТАЛИ ПРИ ВНЕПЕЧНОЙ ОБРАБОТКЕ

(57) Реферат:

Изобретение относится к области металлургии и может быть использовано при внепечной обработке стали кальцийсодержащими материалами. Проволока состоит из стальной оболочки и наполнителя, содержащего молотый порошкообразный сплав силикокальция 90,0-99,99 мас.% и гранулированный магний 0,01-10,0 мас.%. Коэффициент заполнения проволоки составляет 0,5-0,7. Изобретение позволяет увеличить степень десульфурации стали и уменьшить образование сульфидов кальция. 1 табл.

Известна порошковая проволока, наполнитель которой представляет собой молотый порошкообразный сплав СК30. Данная проволока используется для модифицирования и рафинирования сталей, получения неметаллических включений заданного состава и свойств, улучшения жидкотекучести сталей, раскисленных алюминием. [1]

Недостатком порошковой проволоки с наполнителем СК30 является нецелесообразность ее применения для обработки сталей с повышенным содержанием серы. При обработке стали с повышенным содержанием серы в металле образуются крупные неметаллические включения сульфида кальция, снижающие жидкотекучесть и создающие отложения на стенке сталеразливочных стаканов в процессе непрерывной разливки.

Поставлена задача разработать кальцийсодержащую порошковую проволоку с повышенным десульфурирующим эффектом для внепечной обработки сталей.

Эффект десульфурации достигается тем, что в известную порошковую проволоку, состоящую из стальной оболочки с наполнителем сплавом силикокальция, дополнительно вводится магний гранулированный в количестве 0,01-10 мас.% в качестве добавки к наполнителю.

Таким образом, состав наполнителя порошковой проволоки силикокальций с магнием будет выглядеть следующим образом.

Для наполнителя «силикокальций с магнием», массовые проценты:

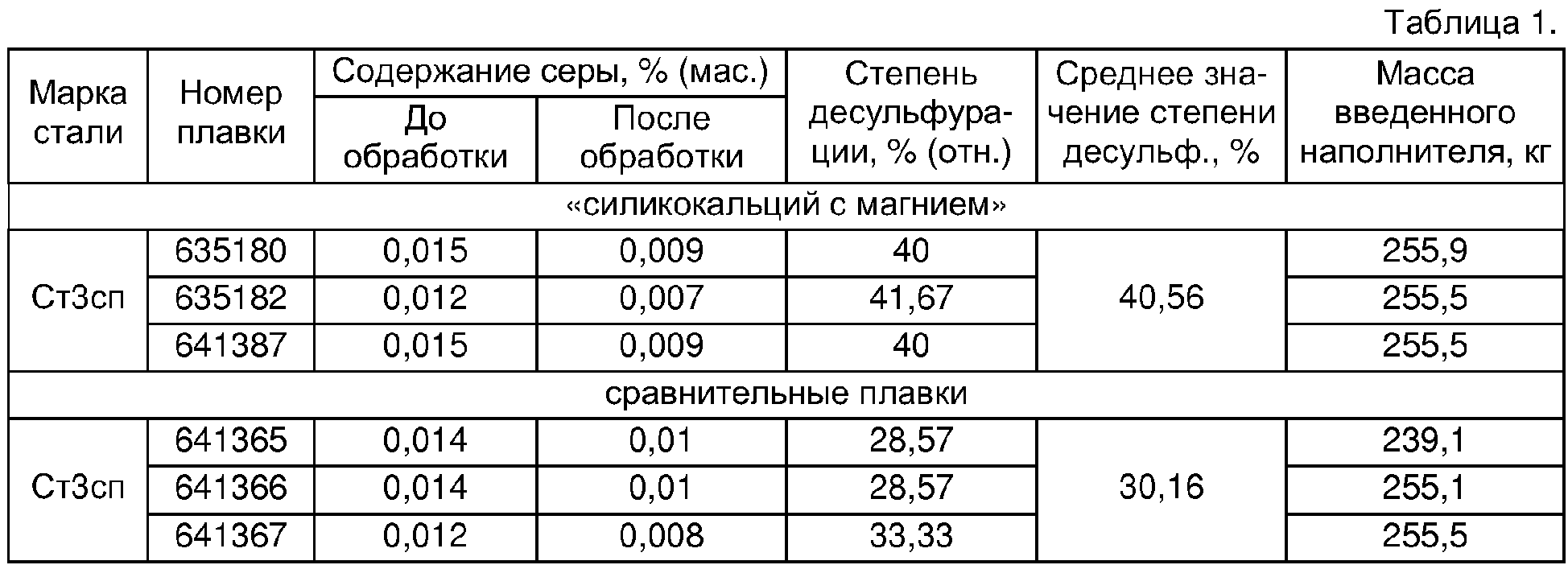

Для проверки возможности реализации заявляемого решения провели 6 плавок стали марки Ст3сп в кислородном конвертере емкостью 160 т на Нижнетагильском металлургическом комбинате. 3 опытных плавки с обработкой стали порошковой проволокой с наполнителем «силикокальций с магнием» (содержание магния составило 5%) и 3 сравнительных плавки с обработкой стали порошковой проволокой с наполнителем СК30. На опытных плавках с обработкой стали на установке ковш – печь порошковой проволокой с наполнителем «силикокальций с магнием» степень десульфурации составила в среднем 40,56%. На сравнительных плавках достигается значение 30,16%. Таким образом, эффект десульфурации при применении порошковой проволоки с наполнителем «силикокальций с магнием» увеличивается более чем на 10% по сравнению с использованием наполнителя СК30. Результаты внепечной обработки опытных и сравнительных плавок представлены в таблице 1. При этом наилучшие показатели десульфурации достигаются при содержании магния в пределах 0,5-3%. При обработке сталей с низким содержанием серы достаточно вводить микродобавки магния в количестве от 0,01 до 0,5 мас.%. Для сталей с повышенным содержанием серы, в наполнитель порошковой проволоки необходимо вводить добавки магния в количестве от 1 до 10 мас.%.

Применение порошковой проволоки с наполнителем «силикокальций с магнием» позволяет добиться следующих результатов:

1. Обработка кальцийсодержащими материалами сталей с повышенным содержанием серы без ухудшения жидкотекучести металла.

2. Увеличение степени десульфурации стали при внепечной обработке металла порошковой проволокой с кальцийсодержащими наполнителями.

Литература

1. Карузо В. и др. Новое применение проволоки с сердечником в непрерывной разливке. Инжекционная металлургия. 1983. Труды конференции. /Перевод с англ.яз. М., Металлургия, 1986, с.190-202.

Формула изобретения

Порошковая проволока для десульфурации стали при внепечной обработке, состоящая из стальной оболочки и наполнителя, содержащего молотый порошкообразный сплав силикокальция, отличающаяся тем, что наполнитель дополнительно содержит гранулированный магний при следующем соотношении, мас.%:
