Патент на изобретение №2339584
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) СПОСОБ ОЧИСТКИ ОТРАБОТАННОЙ ВОДЫ ОТ ИОНОВ ТЯЖЕЛЫХ МЕТАЛЛОВ В ПРОИЗВОДСТВЕ БАЛЛИСТИТНОГО ПОРОХА
(57) Реферат:
Изобретение относится к области очистки отработанной производственной воды и защиты окружающей среды. Отработанную воду производства баллиститного пороха, загрязненную ионами тяжелых металлов, обрабатывают карбонатом натрия при рН 9-10, добавляют полиакриламид, нагревают паром в течение 25-35 минут. Образовавшиеся нерастворимые карбонаты тяжелых металлов отфильтровывают и осветленную воду пропускают через адсорбер, заполненный по секциям древесной стружкой, активированным углем, ионообменными смолами. Затем очищенную воду сбрасывают на очистные сооружения. В предпочтительном варианте осуществления способа в обрабатываемую воду добавляют 1%-ный раствор полиакриламида в количестве 0,015-0,030%. В качестве ионообменных смол используют катионит КУ-2-8 и анионит АН-31, а в качестве активированного угля используют уголь марок БАУ и АГ-3. Способ обеспечивает практически полную очистку отработанной производственной воды и безотходную, экологически чистую технологию. Осадок в целях защиты окружающей среды прожигают и вводят в цементно-гравийные смеси при ремонте дорог, полов и различных не несущих нагрузки конструкций. 3 з.п. ф-лы, 2 ил., 3 табл.
Изобретение относится к области очистки отработанной производственной воды и защиты окружающей среды от промышленных выбросов. Способ предназначен для очистки отработанной производственной воды от ионов тяжелых металлов в производстве баллиститного пороха. В литературе приводится значительное количество публикаций по способам очистки производственной воды от тяжелых металлов в различных промышленных областях. Применяются методы реагентной обработки – «Способ очистки сточных вод от соединений тяжелых металлов» SU 1386584 А1 (Челябинский филиал ВОДГЕО), опубликованный 07.04.88 – обработка неорганическим коагулянтом в щелочной среде. В качестве неорганического коагулянта используют сточные воды гальванического производства, содержащие водорастворимые соли Fe, Zn, Cu и Ni с последующим введением полиакриламида. Указанные методы экономически невыгодны и требуют применения сложного в изготовлении и обслуживании оборудования. РЖ Химия №6, 2006, 19H380-D1 (Separ and Purif. Technol, 2004, 39, №3, с.181-188) «Удаление никеля из сточных вод гальванических производств комбинацией ионного обмена и осаждения». Результаты проведенных опытов показали, что применение ионного обмена позволяет удалить 74,8% никеля из сточных вод. Добавление стадии осаждения позволяет удалить 94,2-98,3%. Последовательными стадиями являются установление рН 10,5, ионный обмен с использованием клиноптилолита, осаждение в течение 2-х часов. Недостатком данного способа является недостаточная эффективность очистки и использование дефицитного клиноптилолита, а также то, что процесс является периодичным. Недостатком следует считать и то, что осадок не выводится из технологического процесса, что приводит к снижению поглотительной способности клиноптилолита, и остается открытым вопрос о его дальнейшем использовании или сбросе осадка в окружающую среду. Задачей данного изобретения является создание более эффективного, безотходного, экологически чистого способа очистки отработанной производственной воды от ионов тяжелых металлов в производстве баллиститного пороха. Поставленная задача достигается за счет организации двухстадийного технологического процесса: – отработанную производственную воду обрабатывают в присутствии полиакриламида при нагревании карбонатом натрия до рН 9-10 с целью получения нерастворимых карбонатов тяжелых металлов и отфильтровывают; – осветленную воду пропускают через адсорбер, заполненный по секциям древесной стружкой, активированным углем, ионообменными смолами и направляют на очистные сооружения. Отфильтрованный осадок прожигают в печах и утилизируют в цементно-гравийных смесях при ремонте полов в промышленных зданиях, дорог на территории предприятия и других не несущих нагрузки конструкциях, что исключает попадание его в окружающую среду. На фиг.1 приведена «Принципиальная технологическая схема отработанной воды в производстве баллиститного пороха». Отработанную воду, загрязненную тяжелыми металлами, подают в бак-нейтрализатор (1), туда же подают карбонат натрия (кальцинированную соду) для связывания ионов тяжелых металлов в нерастворимые карбонаты и 1%-ный раствор полиакриламида в колиичестве 0,015-0,030% для ускорения осаждения осадка. Смесь подогревают с помощью подачи острого пара в бак в течение 25-35 минут. После этого раствор отстаивают, осветленную верхнюю часть насосом (2) подают в адсорбер (3). Вода, проходя через адсорбер, очищается от механических примесей (секция а, заполнение древесной стружкой), возможных остатков органических веществ (секция б, заполнение углем БАУ и АГ-3), остатков катионов растворимых солей и тяжелых металлов (секции в, г, заполнение катионитом КУ-2-8), остатков анионов растворенных солей тяжелых металлов (секция д, е, заполнение анионитом АН-31). Суспензию карбонатов тяжелых металлов из нижней части бака-нейтрализатора этим же насосом подают на нутч-фильтр (4), фильтрат с помощью вакуум-насоса (5) собирают в сборнике (6) и направляют в адсорбер (3). Осадок периодически выгружают в тару и направляют на прожигание от остатков нитроцеллюлозы на установку уничтожения спецтехнологических отходов (7) или любую другую печь. Полученный прожженный осадок отправляют на бетономешалку (8) для ввода в цементно-гравийные смеси. Примеры результатов экспериментальной проверки в опытных условиях приведены в таблицах 1, 2.
Из табл.1 следует, что оптимальный эффект очистки 95,4% достигается при рН 10,27 и расходе 1% ПАА 0,025%, при этом концентрация тяжелых металлов в очищаемой воде уменьшается с 6,56 до 0,3 мг/л. Исходя из полученных результатов, необходимо в обрабатываемую воду добавлять 1% раствор полиакриламида в количестве 0,015-0,030%.
Из табл.2 следует, что на первой стадии очистки – только обработкой карбонатом натрия – не удается получить стабильных результатов и требуемой эффективности. На второй стадии – прохождение воды через ионообменные смолы – достигается полное извлечение остатков ионов растворимых солей тяжелых металлов. Применение двухстадийной очистки позволяет значительно повысить эффективность очистки и увеличить срок службы ионообменных смол в адсорбере.
В таблице 3 и на фигуре 2 представлена зависимость предела прочности строительных материалов от содержания прожженного осадка, откуда видно, что количество вводимого прожженного осадка должно быть в пределах 0,1-0,5%, что не сказывается существенно на прочностных характеристиках строительных материалов. Однако целесообразно осадок применять в не несущих нагрузки конструкциях. Это диктуется требованиями защиты окружающей среды: осадок не сбрасывается на почву, а закрывается в нерастворимых бетонных материалах.
Формула изобретения
1. Способ очистки отработанной воды от ионов тяжелых металлов в производстве баллиститного пороха, заключающийся в том, что отработанную производственную воду обрабатывают карбонатом натрия до рН 9-10, добавляют полиакриламид, нагревают паром в течение 25-35 мин, отфильтровывают от образовавшихся нерастворимых карбонатов тяжелых металлов и осветленную воду пропускают через адсорбер, заполненный по секциям древесной стружкой, активированным углем, ионообменными смолами, после чего очищенную воду сбрасывают на очистные сооружения. 2. Способ по п.1, отличающийся тем, что в обрабатываемую воду добавляют 1%-ный раствор полиакриламида в количестве 0,015-0,030%. 3. Способ по п.1, отличающийся тем, что в качестве ионообменных смол используют катионит КУ-2-8 и анионит АН-31. 4. Способ по п.1, отличающийся тем, что в качестве активированного угля используют уголь марок БАУ и АГ-3.

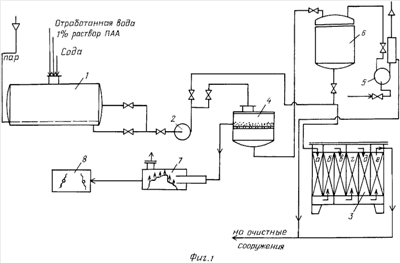

РИСУНКИ
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
