Патент на изобретение №2339477

(54) СПОСОБ ГИБКИ ТРУБ С НАПОЛНИТЕЛЕМ

(57) Реферат:

Изобретение относится к обработке металлов давлением, в частности к трубогибочному производству, и может быть использовано в различных отраслях промышленности при изготовлении гнутых трубопроводов. Способ гибки труб с наполнителем заключается в том, что трубу с наполнителем перед гибкой замораживают и затем деформируют трубогибочным устройством, при этом одним из компонентов наполнителя является вода. Перед гибкой трубу разворачивают в вертикальное положение, заглушают ее нижний торец пробкой, а через ее верхний торец заполняют водой. Затем в трубу погружают арматуру в виде ячеистой конструкции, выполненной из легкодеформируемого материала и представляющей собой тонкостенный шланг с внешним диаметром, обеспечивающим плотный, но свободный заход шланга в трубу, и длиной, равной длине трубы. Внутри шланга на определенном расстоянии друг от друга предусматривают установку проницаемых для воды и воздуха поперечных диафрагм, выполненных также из легкодеформируемого материала, при этом расстояния между диафрагмами и их толщину выбирают в зависимости от относительного радиуса гиба трубы. Затем трубу с наполнителем замораживают и деформируют трубогибочным устройством. Повышается качество труб и эффективность гибки. 3 ил.

Изобретение относится к обработке металлов давлением, в частности к трубогибочному производству, и может быть использовано в различных отраслях промышленности при изготовлении гнутых трубопроводов.

Уровень техники известен из способа изготовления крутоизогнутых отводов из тонкостенных труб, заключающегося в том, что трубу с наполнителем, состоящим из воды и кварцевого песка, замораживают при криогенной температуре – 196°С, при этом сердцевина наполнителя охлаждается до 0°С, а наружные слои охлаждают до криогенной температуры, после чего трубу с наполнителем выдерживают при комнатной температуре и деформируют трубогибочным устройством (Заявка на изобретение RU 92007089, Кл. 6 В21D 9/15, 1995.07.27) [1].

Недостатком способа является сложный и дорогостоящий процесс подготовки трубы с наполнителем для ее гибки вследствие высокой степени переохлаждения трубы и сложности обеспечения температурных градиентов, а также наличие в наполнителе абразивного компонента, который при гибке неизбежно будет повреждать внутреннюю поверхность трубы.

Сущность изобретения заключается в разработке способа гибки труб с наполнителем, исключающего повреждения внутренней поверхности трубы, упрощающего и удешевляющего технологию подготовки трубы к ее гибке.

Технический результат, получаемый при осуществлении изобретения, заключается в повышении качества и эффективности процесса гибки труб.

Существенные признаки, характеризующие изобретения.

Ограничительные: способ гибки труб с наполнителем, заключающийся в том, что трубу с наполнителем перед гибкой замораживают и затем деформируют трубочным устройством, при этом одним из компонентов наполнителя является вода.

Отличительные: перед гибкой трубу разворачивают в вертикальное положение, заглушают ее нижний торец пробкой, а через ее верхний торец заполняют водой, затем в трубу погружают арматуру в виде ячеистой конструкции, выполненной из легкодеформируемого материала и представляющей собой тонкостенный шланг с внешним диаметром, обеспечивающим плотный, но свободный заход шланга в трубу, и длиной, равной длине трубы, внутри шланга на определенном расстоянии друг от друга предусматривают установку проницаемых для воды и воздуха поперечных диафрагм, выполненных также из легкодеформируемого материала, при этом расстояния между диафрагмами и их толщину выбирают в зависимости от относительного радиуса гиба трубы.

Изобретение осуществляется следующим образом.

Перед гибкой трубу разворачивают в вертикальное положение, заглушают ее нижний торец пробкой, а через верхний – заполняют водой. Затем в трубу начинают погружать арматуру в виде ячеистой конструкции, выполненной из легкодеформируемого материала, например резины. Арматура может представлять собой тонкостенный резиновый шланг с внешним диаметром, несколько меньшим внутреннего диаметра трубы, т.е. обеспечивающим плотный, но свободный заход шланга в трубу. Длину шланга выбирают равной длине трубе. Внутри шланга на определенном расстоянии друг от друга предусматривают установку проницаемых для воды и воздуха поперечных диафрагм (со сквозными отверстиями), выполненных также из легкодеформируемого материала. Расстояние между диафрагмами и их толщину выбирают в зависимости от относительного радиуса гиба (чем меньше радиус, тем меньше расстояние и больше толщина). После размещения арматуры в трубе (наполнителе) и полного выхода из нее воздуха трубу с наполнителем охлаждают до полного замерзания воды с помощью искусственных или естественных источников низкой температуры. После этого пробку из нижнего торца вынимают и трубу деформируют на трубогибочном устройстве одним из известных способов. Образовавшиеся в трубе дисковые ячейки изо льда будут обеспечивать большую жесткость наполнителя в поперечных сечениях трубы, а диафрагмы из толстой резины вследствие ее легкодеформируемости по отношению ко льду, отсутствия их смерзаемости с поверхностью трубы и торцевых заглушек обеспечат податливость этих ячеек в осевом направлении трубы. Последнее облегчит процесс гибки, уменьшит затраты энергии на гибку трубы и предотвратит ее возможное разрушение из-за высокой прочности льда на сжатие, т.к. ячейки изо льда не разрушаясь, т.е. сохраняя свой диаметр, имеют возможность смещаться или поворачиваться на месте в соответствии с деформациями трубы и, в зависимости от радиуса гиба, достичь заявленный технический результат при минимальных энергозатратах.

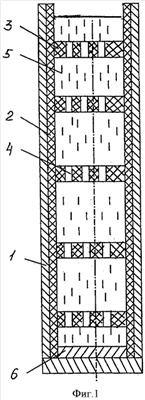

Изобретение поясняется чертежом, где на фиг.1 показано продольное сечение трубы, заполненной наполнителем (водой), с установленной арматурой до гибки; на фиг.2 – с замороженным наполнителем после гибки; на фиг.3 – поперечное сечение по А-А на фиг.2.

Труба 1 с арматурой в виде ячеистой конструкции, состоящей из резинового шланга 2 и диафрагм 3 со сквозными отверстиями 4, залита водой 5 (см. фиг.1). Торец трубы 1 заглушен пробкой 6 (см. фиг.1). После охлаждения трубы и замерзания воды в ней образуются дисковые ячейки из льда 7 (см. фиг.2). При гибке трубы диафрагмы из состояния 3 деформируются в состояние 8 (см. фиг.2). Для обеспечения процесса заполнения трубы 1 водой в диафрагмах 3 предусмотрена система отверстий 4 (см. фиг.3).

Формула изобретения

Способ гибки труб с наполнителем, включающий вертикальную установку трубы с заглушенной пробкой ее нижнего торца, заполнение ее через верхний торец наполнителем, одним из компонентов которого является вода, замораживание его и гибку трубогибочным устройством, отличающийся тем, что используют тонкостенный шланг в виде ячеистой конструкции, который после заполнения трубы водой погружают в нее, при этом упомянутый шланг выполняют из легкодеформируемого материала, внешний диаметр которого выбирают из условия обеспечения плотного, но свободного его захода в трубу, а длину – равной длине трубы, с установленными внутри него на расстоянии друг от друга проницаемыми для воды и воздуха поперечными диафрагмами, выполненными из легкодеформируемого материала, расстояние между которыми и их толщину выбирают в зависимости от относительного радиуса гиба трубы.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 22.09.2008

Извещение опубликовано: 27.07.2010 БИ: 21/2010
