Патент на изобретение №2339286
|
||||||||||||||||||||||||||
(54) МЕБЕЛЬ “КОНЁК”
(57) Реферат:
Изобретение относится к мебели. Сборно-разборная мебель имеет гнуто-клееные ножки, спинку, клиновидные вставки, сиденье и замок-звездочку с резьбовым окончанием его ветвей. Угол между ветвями замка и угол клиновидной вставки определяют по формуле

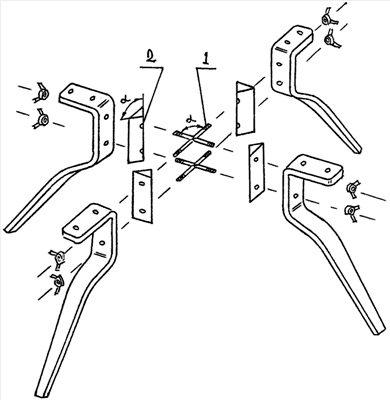

Изобретение относится к мебели. Известна опорная часть табурета, выполненная путем одновременного склеивания под давлением четырех ножек (RU 2197163, кл. А47С 9/08, 27.01.2003). Наиболее близким аналогом предложенного изобретения является сборно-разборная мебель для сидения, состоящая из гнуто-клееных спинки, ножек и сидения, сборка и разборка которой обеспечивается наличием в конструкции хомутов (ЕР 1201162, кл. А47С 3/04, 02.05.2002). В известной сборно-разборной мебели для сидения не обеспечивается простота и надежность ее многократной ручной сборки и разборки. Техническим результатом изобретения является обеспечение надежности мебели, простоты сборки-разборки, которая выполняется «от руки» без применения инструмента. Указанный технический результат достигается тем, что сборно-разборная мебель имеет гнуто-клееные ножки, спинку, клиновидные вставки, сиденье и замок-звездочку с резьбовым окончанием его ветвей. Угол между ветвями замка и угол клиновидной вставки определяют по формуле Изобретение поясняется чертежом. Связующей нитью изобретения является замок-звездочка 1 с резьбовым окончанием каждой ветви замка. Угол между ветвями замка-звездочки зависит от количества ножек в опоре и определяется по формуле Сборно-разборная мебель “Конек” собирается воедино из набора гнуто-клееных ножек и спинки, клиновидных вставок, сиденья и замка-звездочки. Крепление происходит при помощи одинаковых гаечек-барашков. Совокупность клиновидных вставок и замка-звездочки позволяет изготавливать опорную конструкцию на трех, четырех, пяти или более ножках. Форма ножки определяется изготовителем. Регламентированы только общие размеры, обеспечивающие устойчивость изделия.
Формула изобретения
Сборно-разборная мебель, выполненная из гнуто-клееных ножек, спинки, клиновидных вставок, сиденья и замка-звездочки с резьбовым окончанием ветвей замка, угол между которыми, а также угол клиновидной вставки определяется по формуле
РИСУНКИ
|
||||||||||||||||||||||||||
=360°/n, где n – количество ножек в опоре. Техническим результатом изобретения является обеспечение простоты и надежности многократной ручной сборки и разборки мебели. 1 ил.
