Патент на изобретение №2338983

(54) РАСПЫЛИТЕЛЬНАЯ СУШИЛКА КИПЯЩЕГО СЛОЯ С ИНЕРТНОЙ НАСАДКОЙ

(57) Реферат:

Изобретение относится к технике сушки дисперсных материалов в кипящем слое и может быть применено в анилино-красочной, фармацевтической, микробиологической, пищевой, химической и других отраслях промышленности. Изобретение заключается в том, что в распылительной сушилке кипящего слоя с инертной насадкой, содержащей корпус с газораспределительной решеткой, вибрирующие пластины, инертную насадку, форсунку, вибрационный механизм, выполненный в виде пластин, установленных в корпусе сушилки с возможностью поворота относительно осей, на вибрирующих пластинах в шахматном порядке жестко закреплены дополнительные пластины разной длины под углом к вибрирующим пластинам, лежащим в диапазоне, например 80…40°, причем свободные вершины дополнительных пластин у правой вибрирующей пластины обращены вверх, а у левой – вниз, а форсунка выполнена акустической в виде корпуса с размещенным внутри генератором ультразвуковых колебаний в виде сопла и кольцевого объемного резонатора, причем корпус выполнен в виде вертикально расположенной цилиндрической втулки, в верхней части которой расположена трубка для подвода распыливающего агента, перпендикулярно ее оси расположена трубка для подвода жидкости, при этом внутри корпуса, соосно ему жестко закреплена втулка с фланцами верхним и нижним, причем нижний фланец жестко зафиксирован в проточке, выполненной в корпусе, а внутри втулки соосно ей расположен кольцевой объемный резонатор, выполненный в виде чашки с конической поверхностью, при этом чашка запрессована на стержне диаметром d резонатора, а в его хвостовой части расположены фиксирующие диски, выполненные в виде упругих лепестков, взаимодействующих с внутренней поверхностью втулки, причем в нижнем фланце расположено, по крайней мере, одно сопло под углом к оси резонатора, продолжение оси сопла лежит на окружности, находящейся в средней части конической поверхности, а на внутренней поверхности втулки выполнены соосные коническое и цилиндрическое отверстия. Изобретение позволяет повысить производительность сушки. 1 з.п. ф-лы, 2 ил.

Изобретение относится к технике сушки дисперсных материалов в кипящем слое и может быть применено в анилино-красочной, пищевой, фармацевтической, микробиологической, пищевой, химической и других отраслях промышленности.

Наиболее близким техническим решением к заявляемому объекту является сушилка для сушки растворов, суспензий и паст в псевдоожиженном слое по а.с. СССР №370423, F26B 17/10, 1975 г., содержащая корпус с перфорированной неподвижно защемленной газораспределительной решеткой с инертной насадкой, распылитель, вибрационный механизм, выполненный в виде пластин, установленных в корпусе сушилки с возможностью поворота относительно осей, кинематически связанных с кулачком и управляемых им по заданному закону (прототип).

Недостаток прототипа – сравнительно невысокая производительность сушки конечного продукта, так как в известной установке сжижение слоя инертных тел достигается за счет ударных действий вибрирующих пластин. Однако вибрация пластин передается только прилегающему к ним слою инертных тел, поэтому остальная масса слоя сжижается менее интенсивно, что особенно проявляется при работе на установках с большими габаритами.

Технический результат – повышение производительности сушки.

Это достигается тем, что в распылительной сушилке кипящего слоя с инертной насадкой, содержащей корпус с газораспределительной решеткой, вибрирующие пластины, инертную насадку, форсунку, вибрационный механизм, выполненный в виде пластин, установленных в корпусе сушилки с возможностью поворота относительно осей, на вибрирующих пластинах в шахматном порядке жестко закреплены дополнительные пластины разной длины под углом к вибрирующим пластинам, лежащим в диапазоне, например 80…40°, причем свободные вершины дополнительных пластин у правой вибрирующей пластины обращены вверх, а у левой – вниз, причем в нижней части корпуса расположена система улавливания, включающая в себя акустическую установку, где происходит акустическая агломерация мелких частиц, циклон и рукавный фильтр с бункером, а форсунка выполнена акустической в виде корпуса с размещенным внутри генератором ультразвуковых колебаний в виде сопла и кольцевого объемного резонатора, причем корпус выполнен в виде вертикально расположенной цилиндрической втулки, в верхней части которой расположена трубка для подвода распыливающего агента, перпендикулярно ее оси расположена трубка для подвода жидкости, при этом внутри корпуса соосно ему жестко закреплена втулка с фланцами верхним и нижним, причем нижний фланец жестко зафиксирован в проточке, выполненной в корпусе, а внутри втулки соосно ей расположен кольцевой объемный резонатор, выполненный в виде чашки с конической поверхностью, при этом чашка запрессована на стержне диаметром d резонатора, а в его хвостовой части расположены фиксирующие диски, выполненные в виде упругих лепестков, взаимодействующих с внутренней поверхностью втулки, причем в нижнем фланце расположено, по крайней мере, одно сопло под углом к оси резонатора, величина которого лежит в следующем интервале величин: 20°÷40°, при этом продолжение оси сопла лежит на окружности, находящейся в средней части конической поверхности, а на внутренней поверхности втулки выполнены соосные коническое и цилиндрическое отверстия.

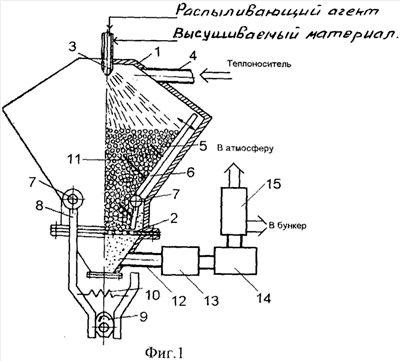

На фиг.1 изображена распылительная сушилка кипящего слоя с инертной насадкой, общий вид; на фиг.2 – схема акустической форсунки.

Распылительная сушилка кипящего слоя с инертной насадкой состоит из сушильной камеры 1 конусообразного прямоугольного сечения, в верхней части которой размещен питатель для паст и растворов – акустическая форсунка 3 для распыливания растворов.

Сушильная камера 1 с газораспределительной решеткой 2 снабжена патрубками ввода 4 и вывода 12 теплоносителя. Внутри камер имеются две (левая и правая) вибрирующие пластины 6, установленные под определенным углом к слою инертного материала, например 30…40°. Вибрирующие пластины 6 на расстоянии примерно ²/₃ от верхнего конца шарнирно закреплены на оси вала 7 в корпусе сушильной камеры с инертной насадкой 5, что позволяет им колебаться относительно осей вала 7. На вибрирующих пластинах 6 в шахматном порядке жестко закреплены под углом к вибрирующим пластинам 6, лежащим в диапазоне, например 80…40°, дополнительные пластины 11 разной длины, причем свободные вершины дополнительных пластин 11 у правой вибрирующей пластины 6 обращены вверх, а у левой (на чертеже не показано) – вниз. Дополнительные пластины 11 служат для более интенсивного перемешивания инертной насадки.

Пластины 6 штангами 8 связаны с кулачком 9, а штанги прижимаются к кулачку пружиной 10.

Вибрирующие пластины 6 передают динамические и статические воздействия слою инертного материала 5 и задают ему определенный закон движения, что достигается углом наклона вибрирующих пластин 6, профилем кулачка 9 и числом его оборотов. Кулачок 9 насажен на вал привода (не показан). Кулачок служит для задания определенного, например синусоидального, закона движения вибрирующим пластинам 6.

Акустическая форсунка фиг.2 содержит корпус 16 с размещенным внутри генератором ультразвуковых колебаний в виде сопла 18 и кольцевого объемного резонатора 20. Корпус 16 выполнен в виде вертикально расположенной цилиндрической втулки, в верхней части которой расположена трубка 22 для подвода распыливающего агента, перпендикулярно ее оси расположена трубка 23 для подвода высушиваемого материала. Внутри корпуса 16 соосно ему жестко закреплена втулка 29 с фланцами: верхним 17 и нижним 21, причем нижний фланец 21 жестко зафиксирован в проточке, выполненной в корпусе 16. Внутри втулки 17 соосно ей расположен кольцевой объемный резонатор 20, выполненный в виде чашки 24 с конической поверхностью 26.

Чашка 24 запрессована на стержне диаметром d резонатора 20, а в его хвостовой части 19 расположены фиксирующие диски 27 и 28, выполненные в виде упругих лепестков, взаимодействующих с внутренней поверхностью втулки 29. В нижнем фланце 21 расположено, по крайней мере, одно сопло 25 под углом к оси резонатора 20, величина которого лежит в следующем интервале величин: 20°÷40, причем продолжение оси сопла 25 лежит на окружности, находящейся в средней части конической поверхности 26. На внутренней поверхности втулки 29 выполнены соосные коническое 30 и цилиндрическое 31 отверстия.

Для оптимальной работы форсунки должны соблюдаться следующие соотношения ее параметров.

Отношение высоты h₁ кольцевого объемного резонатора 20 к расстоянию h между верхним основанием конической поверхности 26 и нижней торцевой поверхностью корпуса 16 лежит в оптимальном интервале величин h₁/h=1÷3.

Отношение внутреннего диаметра d₁ чашки 24 резонатора 20 к диаметру d₂ его внешней цилиндрической поверхности лежит в оптимальном интервале величин: d₁/d₂=0,7÷0,9.

Отношение внутреннего диаметра d₁ чашки 24 резонатора 20 к диаметру d его стержня лежит в оптимальном интервале величин: d₁/d=1÷3.

Отношение внутреннего диаметра d₁ чашки 24 резонатора 20 к высоте h₁ кольцевого объемного резонатора лежит в оптимальном интервале величин: d₁/h₁=1÷2.

Распылительная сушилка кипящего слоя с инертной насадкой работает следующим образом.

В сушильную камеру 1 загружают необходимое количество инертного материала, затем включают привод, от которого вращается кулачок 9. Последний через штанги, насаженные на оси вала 7 вибрирующих пластин 6, передает движение вибрирующим пластинам и газораспределительной решетке 2. Ударно-вибрационные воздействия вибрирующих пластин 6 с дополнительными пластинами 11 передаются слою частиц инертного материала, которые, соударяясь, совершают сложные циркуляционные движения в сушильной камере 1. По патрубку 4 подают теплоноситель, который нагревает сушильную камеру 1 и слой инертного материала. После равномерного нагрева сушильной камеры 1 через питатель для паст и растворов – акустическую форсунку 3 в сушильную камеру 1 подают высушиваемый материал, который напыляется или намазывается на верхний слой инертного материала, затем высушивается, скалывается и уходит через газораспределительную решетку 2 и патрубок 12 в систему улавливания: сначала в акустическую установку 13, где происходит акустическая агломерация мелких частиц, а затем в циклон 14 и рукавный фильтр 15 с бункером.

В предложенной установке газораспределительная решетка 2 выполнена в виде пакета сеток, собранных из металлических пружин, связанных или соприкасающихся одна с другой, которые соединены с вибрирующими пластинами.

Такая газораспределительная решетка позволяет более равномерно ожижать слой инертных тел за счет колебательного движения вибрирующих пластин и воздействия на них сил инерции, возникающих вследствие пульсирующих сжимающе-растягивающих движений газораспределительной решетки. Такая конструкция газораспределительной решетки решает проблему ее очистки при сушке липких материалов. Постоянная регенерация сетчатой решетки происходит в результате постоянного смещения отдельных элементов решетки относительно друг друга в процессе вибрации.

Акустическая форсунка 3 для распыливания высушиваемого материала работает следующим образом.

Распыливающий агент, например воздух, подается по трубке 22, где встречает на своем пути кольцевой объемный резонатор 20. В результате прохождения резонатора 20 распыливающим агентом, в последнем возникают пульсации давления, создающие акустические колебания, частота которых зависит от параметров резонатора. Акустические колебания распыливающего агента способствуют более тонкому распыливанию высушиваемого материала, подаваемого через трубку 23 в сопло 25, откуда он попадает на окружность, находящуюся в средней части конической поверхности резонатора 20, затем дробится под воздействием акустических колебаний распыливающего агента на мелкие капли, в результате чего образуется факел распыленного раствора высушиваемого материала с распыливающим агентом, угол которого определяется величиной угла наклона конической поверхности 26 резонатора 20.

В результате сушки получают тонкие порошки продуктов с влажностью до 0,8%.

Формула изобретения

1. Распылительная сушилка кипящего слоя с инертной насадкой, содержащая корпус с газораспределительной решеткой, вибрационный механизм, выполненный в виде вибрирующих пластин, установленных в корпусе сушилки с возможностью поворота относительно осей, инертную насадку и форсунку, отличающаяся тем, что на вибрирующих пластинах в шахматном порядке жестко закреплены дополнительные пластины разной длины под углом к вибрирующим пластинам, лежащим в диапазоне, например, 80-40°, причем свободные вершины дополнительных пластин у правой вибрирующей пластины обращены вверх, а у левой – вниз, причем в нижней части корпуса расположена система улавливания, включающая в себя акустическую установку, где происходит акустическая агломерация мелких частиц, циклон и рукавный фильтр с бункером, а форсунка выполнена акустической в виде корпуса с размещенным внутри генератором ультразвуковых колебаний в виде сопла и кольцевого объемного резонатора, причем корпус выполнен в виде вертикально расположенной цилиндрической втулки, в верхней части которой расположена трубка для подвода распыливающего агента, перпендикулярно ее оси расположена трубка для подвода жидкости, при этом внутри корпуса, соосно ему жестко закреплена втулка с фланцами верхним и нижним, причем нижний фланец жестко зафиксирован в проточке, выполненной в корпусе, а внутри втулки, соосно ей расположен кольцевой объемный резонатор, выполненный в виде чашки с конической поверхностью, при этом чашка запрессована на стержне диаметром d резонатора, а в его хвостовой части расположены фиксирующие диски, выполненные в виде упругих лепестков, взаимодействующих с внутренней поверхностью втулки, причем в нижнем фланце расположено, по крайней мере, одно сопло под углом к оси резонатора, величина которого лежит в интервале 20-40°, при этом продолжение оси сопла лежит на окружности, находящейся в средней части конической поверхности, а на внутренней поверхности втулки выполнены соосные коническое и цилиндрическое отверстия.

2. Распылительная сушилка по п.1, отличающаяся тем, что отношение высоты h₁ кольцевого объемного резонатора к расстоянию h между верхним основанием конической поверхности и нижней торцевой поверхностью корпуса лежит в оптимальном интервале величин: h₁/h=1÷3; отношение внутреннего диаметра d₁ чашки резонатора к диаметру d₂ его внешней цилиндрической поверхности лежит в оптимальном интервале величин: d₁/d₂=0,7÷0,9, отношение внутреннего диаметра d₁ чашки резонатора к диаметру d его стержня лежит в оптимальном интервале величин: d₁/d=1÷3; отношение внутреннего диаметра d₁ чашки резонатора к высоте h₁ кольцевого объемного резонатора лежит в оптимальном интервале величин: d₁/h₁=1÷2.
