Патент на изобретение №2338895

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2338895 (13) C1
(51) МПК

F01N1/08 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.10.2010 – может прекратить свое действие

(21), (22) Заявка: 2007110160/06, 19.03.2007

(24) Дата начала отсчета срока действия патента:

19.03.2007

(46) Опубликовано: 20.11.2008

(56) Список документов, цитированных в отчете о
поиске:
RU 2005101598 A, 10.07.2006. US 3353628 A, 21.11.1967. US 2009343 A, 23.07.1935. FR 526863 A, 15.10.1921. DE 2508261 A1, 09.09.1976. SU 1554486 A1, 27.11.1995.

Адрес для переписки:

424000, Республика Марий Эл, г.Йошкар-Ола, пл. Ленина, 3, ГОУ ВПО МарГТУ, отдел интеллектуальной собственности

(72) Автор(ы):

Царев Евгений Михайлович (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования Марийский государственный технический университет (RU)

(54) ГЛУШИТЕЛЬ

(57) Реферат:

Изобретение относится к двигателям внутреннего сгорания и может быть использовано для снижения шума выхлопных газов. Глушитель содержит корпус в виде полого цилиндра, с торцов которого жестко закреплены входной и выходной патрубки. Внутри корпуса помещены секции, каждая из которых выполнена из двух поперечных перегородок в виде цилиндрических пластин и продольных перегородок в виде прямоугольных пластин с перфорацией. Перегородки жестко соединены между собой и установлены относительно друг друга под углом, равным 90°. Перфорации как поперечных пластин, так и продольных разнесены относительно друг друга на угол, равный 180°. Между секциями смонтированы перемычки в виде полых цилиндров с установленным в них стяжным стержнем, который проходит также через сквозные отверстия в каждой из секций. Изобретение позволяет повысить эффективность шумоглушения. 3 ил.

Изобретение относится к двигателям внутреннего сгорания и может быть использовано для снижения звука выхлопных газов.

Известны технические решения (а.с. № 1108227, патент RU 2224896, RU 2276735), содержащие корпус, впускную и выпускную трубы, перегородки.

Основным недостатком их является громоздкость конструкции.

Наиболее близким по технической сущности является устройство (а.с. № 1370263, МКИ F01N 1/00), содержащее корпус, входной и выходной патрубки, перегородки.

Основным недостатком этого устройства является недостаточное шумоглушение.

Задачей, решаемой заявителем, является повышение эффективности шумоглушения.

Поставленная цель достигается тем, что корпус устройства изготавливается в виде полого цилиндра, с торцов которого жестко закреплены входной и выходной патрубки, а внутри его помещены секции, каждая из которых выполнена из двух поперечных перегородок в виде цилиндрических пластин с перфорацией с одного края на величину, равную одной трети ее площади, и двух продольных перегородок в виде прямоугольных пластин с перфорацией с одного края на величину, равную одной трети ее площади, которые жестко соединены между собой и установлены относительно друг друга под углом, равным 90°, при этом между поперечными пластинами по оси симметрии смонтирован патрубок, внутреннее отверстие которого совпадает со сквозными отверстиями поперечных перегородок, причем перфорации как поперечных пластин, так и продольных разнесены относительно друг друга на угол, равный 180°, а между секциями смонтированы перемычки в виде полых цилиндров с установленным в них стяжным стержнем, который проходит также через сквозные отверстия в каждой из секций.

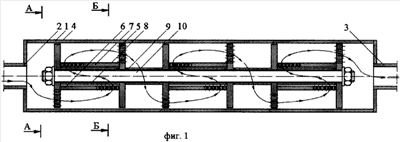

Предлагаемое изобретение поясняется чертежами, где на фиг.1 показан вид сбоку (сечение), на фиг.2 и фиг.3 показано поперечное сечение устройства.

Предлагаемое изобретение содержит корпус 1, изготовленный в виде полого цилиндра, с торцов которого жестко закреплены входной 2 и выходной патрубки 3, а внутри корпуса помещены секции, каждая из которых выполнена из двух поперечных перегородок 4 и 5 в виде цилиндрических пластин с перфорацией с одного края на величину, равную одной трети ее площади, и двух продольных перегородок 6 и 7 в виде прямоугольных пластин с перфорацией с одного края на величину, равную одной трети ее площади, которые жестко соединены между собой и установлены относительно друг друга под углом, равным 90°, при этом между поперечными пластинами по оси симметрии смонтирован патрубок 8, внутреннее отверстие которого совпадает со сквозными отверстиями поперечных перегородок 4 и 5, причем перфорации как поперечных перегородок 4 и 5, так и продольных 6 и 7 разнесены относительно друг друга на угол, равный 180°, а между секциями смонтированы перемычки 9 в виде полых цилиндров с установленным в них стяжным стержнем 10, который проходит также через сквозные отверстия в каждой из секций.

Устройство работает следующим образом. От двигателя внутреннего сгорания газы подаются во входной патрубок 2, проходят по нему и через перфорацию первой поперечной перегородки 4 попадают вовнутрь первой секции, затем проходят через перфорацию поочередно обеих продольных перегородок 6 и 7 и перфорацию второй поперечной перегородки 5, попадают в пространство между секциями. Аналогично, как и в первой секции, газы проходят остальные секции и выходят за пределы устройства.

При этом за счет применения данного устройства значительно снижается уровень шума выхлопных газов.

Формула изобретения

Глушитель шума преимущественно двигателя внутреннего сгорания, содержащий корпус, входной и выходной патрубки, перегородки, отличающийся тем, что корпус устройства изготавливается в виде полого цилиндра, с торцов которого жестко закреплены входной и выходной патрубки, а внутри его помещены секции, каждая из которых выполнена из двух поперечных перегородок в виде цилиндрических пластин с перфорацией с одного края на величину, равную одной трети ее площади, и двух продольных перегородок в виде прямоугольных пластин с перфорацией с одного края на величину, равную одной трети ее площади, которые жестко соединены между собой и установлены относительно друг друга под углом, равным 90°, при этом между поперечными пластинами по оси симметрии смонтирован патрубок, внутреннее отверстие которого совпадает со сквозными отверстиями поперечных перегородок, причем перфорации как поперечных пластин, так и продольных разнесены относительно друг друга на угол, равный 180°, а между секциями смонтированы перемычки в виде полых цилиндров с установленным в них стяжным стержнем, который проходит также через сквозные отверстия в каждой из секций.

РИСУНКИ
