Патент на изобретение №2338894

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2338894 (13) C1
(51) МПК

F01N1/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.10.2010 – может прекратить свое действие

(21), (22) Заявка: 2007110101/06, 19.03.2007

(24) Дата начала отсчета срока действия патента:

19.03.2007

(46) Опубликовано: 20.11.2008

(56) Список документов, цитированных в отчете о
поиске:
SU 1477915 A1, 07.05.1989. GB 610000 A, 08.10.1948. US 3586123 A, 22.06.1971. US 3672464 A, 27.06.1972. FR 2713701 A1, 16.06.1995.

Адрес для переписки:

424000, Республика Марий Эл, г.Йошкар-Ола, пл. Ленина, 3, МарГТУ, отдел интеллектуальной собственности

(72) Автор(ы):

Царев Евгений Михайлович (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования Марийский государственный технический университет (RU)

(54) ГЛУШИТЕЛЬ

(57) Реферат:

Изобретение относится к двигателям внутреннего сгорания и может быть использовано для снижения шума выхлопных газов. Корпус глушителя выполнен в виде полого цилиндра, с торцов которого жестко закреплены входной и выходной патрубки. Внутри корпуса помещены секции, каждая из которых выполнена из четырех поперечных перегородок в виде пластин с перфорацией по краям, а также размещенной между ними одной сплошной центральной поперечной перегородки со сквозным отверстием и жестко закрепленным внутри нее патрубком, на свободных концах которого установлены внутренние поперечные перегородки, вмонтированные в стаканы, которые, в свою очередь, жестко закреплены на теле внешних поперечных перегородок. Размеры внешних и центральной перегородок равны внутреннему диаметру корпуса, а внутренних перегородок – внутреннему диаметру стаканов. Такое выполнение глушителя позволяет повысить эффективность шумоглушения. 3 ил.

Изобретение относится к двигателям внутреннего сгорания и может быть использовано для снижения звука выхлопных газов.

Известны технические решения (а.с. № 1108227, патент России RU 2224896, RU 2276735), содержащие корпус, впускную и выпускную трубы, перегородки.

Основными недостатками их является громоздкость конструкции.

Наиболее близким по технической сущности является устройство (а.с. № 1370263, МКИ F01N 1/00), содержащее корпус, входной и выходной патрубки, перегородки.

Основным недостатком этого устройства являются недостаточное шумоглушение.

Задачей, решаемой заявителем, является повышение эффективности шумоглушения.

Поставленная цель достигается тем, что корпус устройства изготавливается в виде полого цилиндра, с торцов которого жестко закреплены входной и выходной патрубки, а внутри его помещены секции, каждая из которых выполнена из четырех поперечных перегородок в виде цилиндрических пластин с перфорацией по краям, а также размещенной между ними одной сплошной центральной поперечной перегородки со сквозным отверстием и жестко закрепленным патрубком внутри нее, на свободных концах которого установлены внутренние поперечные перегородки, вмонтированные в стаканы, которые, в свою очередь, жестко закреплены на теле внешних поперечных перегородок, при этом размеры наружных и центральной перегородок равны внутреннему диаметру корпуса, а внутренних перегородок – внутреннему диаметру стаканов.

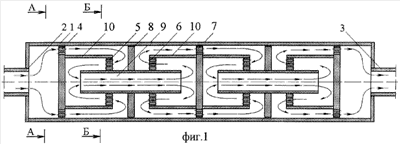

Предлагаемое изобретение поясняется чертежами, где на фиг.1 показан вид сбоку глушителя (сечение); на фиг.2 и 3 – поперечное сечение устройства.

Устройство содержит корпус 1, изготовленный в виде полого цилиндра, с торцов которого жестко закреплены входной 2 и выходной патрубки 3, а внутри корпуса помещены секции, каждая из которых выполнена из четырех поперечных перегородок 4, 5, 6, 7 в виде цилиндрических пластин с перфорацией по краям, а также одной сплошной центральной поперечной перегородки 8 со сквозным отверстием и размещенной между ними, в которой жестко закреплен патрубок 9, на свободных концах которого установлены внутренние поперечные перегородки 5 и 6, вмонтированные в стаканы 10, которые, в свою очередь, жестко закреплены на теле внешних поперечных перегородок 4 и 7.

Устройство работает следующим образом.

От двигателя внутреннего сгорания газы подаются во входной патрубок 2, проходят по нему и через перфорацию первой наружной поперечной перегородки 4 попадают внутрь первой половины секции. Пройдя через перфорацию первой внутренней перегородки 5 и патрубок 9, газы проходят перфорацию второй внутренней поперечной перегородки 6 и попадают во вторую половину секции. Затем проходят перфорацию второй наружной поперечной перегородки 7 и выходят во вторую секцию.

Аналогично, как и в первой секции, газы проходят и во второй секции, а затем выходят за пределы устройства.

При этом за счет применения данного устройства значительно снижается уровень шума выхлопных газов.

Формула изобретения

Глушитель шума преимущественно двигателя внутреннего сгорания, содержащий корпус, входной и выходной патрубки, перегородки, отличающийся тем, что корпус устройства изготавливается в виде полого цилиндра, с торцов которого жестко закреплены входной и выходной патрубки, а внутри него помещены секции, каждая из которых выполнена из четырех поперечных перегородок в виде цилиндрических пластин с перфорацией по краям, а также размещенной между ними одной сплошной центральной поперечной перегородки со сквозным отверстием и жестко закрепленным патрубком внутри нее, на свободных концах которого установлены внутренние поперечные перегородки, вмонтированные в стаканы, которые, в свою очередь, жестко закреплены на теле внешних поперечных перегородок, при этом размеры наружных и центральной перегородок равны внутреннему диаметру корпуса, а внутренних перегородок – внутреннему диаметру стаканов.

РИСУНКИ
