Патент на изобретение №2338892

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2338892 (13) C1
(51) МПК

F01K17/02 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.10.2010 – может прекратить свое действие

(21), (22) Заявка: 2007121458/06, 07.06.2007

(24) Дата начала отсчета срока действия патента:

07.06.2007

(46) Опубликовано: 20.11.2008

(56) Список документов, цитированных в отчете о
поиске:
ИОНИН А.А., ХЛЫБОВ Б.М. и др. ТЕПЛОСНАБЖЕНИЕ. – М.: СТРОЙИЗДАТ, 1982, с.274, 275. SU 730988 A1, 30.04.1980. RU 2008442 C1, 28.02.1994. RU 2211929 C1, 10.09.2003. JP 2004232561 A, 19.08.2004. JP 03253707 A, 12.11.1991. JP 11351509 A, 24.12.1999. JP 8200606 A, 06.08.1996. RU 2230255 C2, 20.01.2004.

Адрес для переписки:

432027, г.Ульяновск, Северный Венец, 32, ГОУ ВПО “Ульяновский государственный технический университет”, проректору по научной работе

(72) Автор(ы):

Шарапов Владимир Иванович (RU),
Маликов Михаил Александрович (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования “Ульяновский государственный технический университет” (RU)

(54) СПОСОБ РАБОТЫ ТЕПЛОВОЙ ЭЛЕКТРИЧЕСКОЙ СТАНЦИИ

(57) Реферат:

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях. Предложен способ работы тепловой электрической станции, по которому основной конденсат турбины подогревают в подогревателях низкого давления и подают в деаэратор питательной воды, затем питательную воду подогревают в подогревателях высокого давления, подключенных по греющей среде к регенеративным отборам пара турбины. Конденсат пара подогревателей высокого давления направляют по конденсатопроводу в барабан-испаритель. Полученный в барабане-испарителе пар по паропроводу направляют в качестве дополнительного греющего агента в деаэратор питательной воды. Неиспарившейся в барабане-испарителе конденсат направляют по конденсатопроводу в качестве греющего агента в вакуумный деаэратор добавочной питательной воды. Приготовленную в вакуумном деаэраторе добавочную питательную воду подают питательным насосом по трубопроводу в трубопровод основного конденсата, например, за вторым по ходу основного конденсата подогревателем низкого давления. Предложенное позволяет повысить экономичность работы ТЭС. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях.

Известен аналог – способ работы тепловой электрической станции, по которому основной конденсат турбины подогревают в подогревателях низкого давления и подают в деаэратор питательной воды, затем питательную воду подогревают в подогревателях высокого давления, подключенных по греющей среде к регенеративным отборам пара турбины, конденсат пара подогревателей высокого давления подают в деаэрационную колонку деаэратора питательной воды (А.А.Ионин, Б.М.Хлыбов, В.Н.Братенков, Е.Н.Терлецкая. Теплоснабжение: Учебник для вузов. Под ред. А.А.Ионина. М.: Стройиздат, 1982, – 336 с., с.274-275). Этот аналог принят в качестве прототипа.

Недостатком аналога и прототипа является низкая экономичность тепловых электростанций вследствие недостаточного использования ценных свойств высокопотенциального конденсата подогревателей высокого давления при его отводе в деаэрационную колонку деаэратора питательной воды.

Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности тепловой электрической станции путем повышения эффективности использования в деаэрационных установках в качестве греющих агентов потоков, полученных сепарацией в барабане-испарителе конденсата пара подогревателей высокого давления.

Для достижения этого результата предложен способ работы тепловой электрической станции, по которому основной конденсат турбины подогревают в подогревателях низкого давления и подают в деаэратор питательной воды, затем питательную воду подогревают в подогревателях высокого давления, подключенных по греющей среде к регенеративным отборам пара турбины.

Особенность заключается в том, что конденсат пара подогревателей высокого давления отводят из первого по ходу питательной воды подогревателя высокого давления в барабан-испаритель, вырабатываемый в барабане-испарителе пар используют в качестве дополнительного греющего агента в деаэраторе питательной воды, а неиспарившийся конденсат направляют в качестве греющего агента в вакуумный деаэратор добавочной питательной воды.

Новый способ работы тепловой электрической станции позволяет повысить эффективность использования высокопотенциального конденсата пара подогревателей высокого давления, а значит, повысить экономичность работы тепловой электрической станции за счет снижения расходов основных греющих агентов в деаэрационных установках.

Далее рассмотрим сведения, подтверждающие возможность осуществления изобретения с получением искомого технического результата.

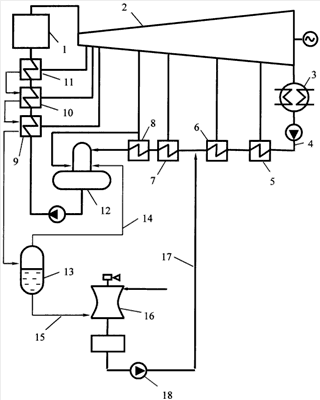

На чертеже изображена принципиальная схема тепловой электрической станции, поясняющая предложенный способ. Станция содержит котел 1, паровую турбину 2 с регенеративными отборами, конденсатор 3, трубопровод основного конденсата турбины 4 со включенными в него подогревателями низкого 5, 6, 7, 8 и высокого 9, 10, 11 давлений, деаэратор питательной воды 12. Барабан-испаритель 13 соединен паропроводом 14 с деаэратором питательной воды 12, а конденсатопроводом 15 соединен с вакуумным деаэратором добавочной питательной воды 16, который подключен трубопроводом добавочной питательной воды 17 через насос 18 к трубопроводу основного конденсата 4 турбины 2, например, за вторым по ходу основного конденсата подогревателем низкого давления 6.

Рассмотрим пример реализации заявленного способа работы тепловой электрической станции.

Вырабатываемый в котле 1 пар направляют в турбину 2 и конденсируют в конденсаторе 3, основной конденсат турбин подают в подогреватели низкого давления 5, 6, 7, 8, далее в деаэратор питательной воды 12, после которого питательную воду питательным насосом прокачивают через подогреватели высокого давления 9, 10, 11 и подают в паровой котел. В качестве дополнительного греющего агента в деаэратор питательной воды 12 по паропроводу 14 из барабана-испарителя 13 подают полученный в нем пар, при этом неиспарившейся в барабане-испарителе 13 конденсат направляют по конденсатопроводу 15 в качестве греющего агента в вакуумный деаэратор добавочной питательной воды 16, а приготовленную в нем добавочную питательную воду подают питательным насосом 18 по трубопроводу 17 в трубопровод основного конденсата 4, например, за вторым по ходу основного конденсата подогревателем низкого давления 6.

Таким образом, новый способ позволяет повысить экономичность тепловой электрической станции путем эффективного использования в деаэрационных установках в качестве греющих агентов потоков, полученных сепарацией в барабане-испарителе конденсата пара подогревателей высокого давления.

Формула изобретения

Способ работы тепловой электрической станции, по которому основной конденсат турбины подогревают в подогревателях низкого давления и подают в деаэратор питательной воды, затем питательную воду подогревают в подогревателях высокого давления, подключенных по греющей среде к регенеративным отборам пара турбины, отличающийся тем, что конденсат пара подогревателей высокого давления отводят из первого по ходу питательной воды подогревателя высокого давления в барабан-испаритель, вырабатываемый в барабане-испарителе пар используют в качестве дополнительного греющего агента в деаэраторе питательной воды, а неиспарившийся конденсат направляют в качестве греющего агента в вакуумный деаэратор добавочной питательной воды.

РИСУНКИ
