Патент на изобретение №2338891

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2338891 (13) C1
(51) МПК

F01K17/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.10.2010 – может прекратить свое действие

(21), (22) Заявка: 2007121459/06, 07.06.2007

(24) Дата начала отсчета срока действия патента:

07.06.2007

(46) Опубликовано: 20.11.2008

(56) Список документов, цитированных в отчете о
поиске:
ИОНИН А.А., ХЛЫБОВ Б.М. и др. ТЕПЛОСНАБЖЕНИЕ. – М.: СТРОЙИЗДАТ, 1982, с.274, 275. RU 2107826 C1, 27.03.1998. RU 2067668 C1, 10.10.1996. SU 1813885 A1, 07.05.1993. JP 2004232561 A, 19.08.2004. JP 03253707 A, 12.11.1991. JP 11351509 A, 24.12.1999. JP 8200606 A, 06.08.1996. RU 2230255 C2, 20.01.2004.

Адрес для переписки:

432027, г.Ульяновск, Северный Венец, 32, ГОУ ВПО “Ульяновский государственный технический университет”, проректору по научной работе

(72) Автор(ы):

Шарапов Владимир Иванович (RU),
Маликов Михаил Александрович (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования “Ульяновский государственный технический университет” (RU)

(54) ТЕПЛОВАЯ ЭЛЕКТРИЧЕСКАЯ СТАНЦИЯ

(57) Реферат:

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях. Тепловая электрическая станция содержит котел, паровую турбину с регенеративными отборами, конденсатор, трубопровод основного конденсата турбины со включенными в него подогревателями низкого и высокого давлений. Первый по ходу движения питательной воды подогреватель высокого давления связан конденсатопроводом с барабаном-испарителем, который соединен паропроводом с деаэрационной колонкой деаэратора питательной воды, а конденсатопроводом соединен с баком-аккумулятором этого же деаэратора. Изобретение позволяет повысить экономичность работы ТЭС. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях.

Известен аналог – тепловая электрическая станция, содержащая паровую турбину, включенные в трубопровод питательной воды турбины после деаэратора питательной воды подогреватели высокого давления, подключенные по греющей среде к регенеративным отборам пара турбины, конденсатопровод первого по ходу питательной воды подогревателя высокого давления подключен к деаэрационной колонке деаэратора питательной воды, (А.А.Ионин, Б.М.Хлыбов, В.Н.Братенков, Е.Н.Терлецкая. Теплоснабжение: Учебник для вузов; Под ред. А.А.Ионина. М.: Строиздат, 1982. – 336 с., с.274-275). Этот аналог принят в качестве прототипа.

Недостатками аналога и прототипа является низкая экономичность тепловых электростанций вследствие недостаточного использования ценных свойств высокопотенциального конденсата подогревателей высокого давления при его отводе в деаэрационную колонку деаэратора питательной воды.

Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности тепловой электрической станции за счет снижения расхода основного греющего агента деаэратора питательной воды, при подводе к нему в качестве дополнительного греющего агента пара, полученного сепарацией в барабане-испарителе конденсата подогревателей высокого давления.

Для достижения этого результата предложена тепловая электрическая станция, содержащая паровую турбину, включенные в трубопровод питательной воды турбины после деаэратора питательной воды подогреватели высокого давления, подключенные по греющей среде к регенеративным отборам пара турбины.

Особенность заключается в том, что первый по ходу питательной воды подогреватель высокого давления связан конденсатопроводом с барабаном-испарителем, подключенным по пару к деаэрационной колонке деаэратора питательной воды, а конденсатопроводом подключенным к баку-аккумулятору этого же деаэратора.

Новая взаимосвязь элементов позволяет повысить эффективность использования высокопотенциального конденсата подогревателей высокого давления, а значит, повысить экономичность работы тепловой электрической станции за счет снижения расхода основного греющего агента в деаэраторе питательной воды.

Далее рассмотрим сведения, подтверждающие возможность осуществления изобретения с получением искомого технического результата.

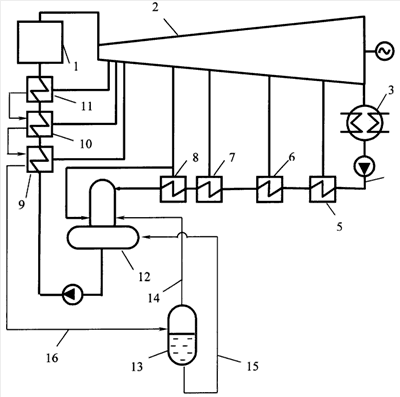

На чертеже изображена принципиальная схема тепловой электрической станции. Станция содержит котел 1, паровую турбину 2 с регенеративными отборами, конденсатор 3, трубопровод основного конденсата турбины 4 со включенными в него подогревателями низкого 5, 6, 7, 8 и высокого 9, 10, 11, давлений, деаэратор питательной воды 12. Первый по ходу питательной воды подогреватель высокого давления 9 связан конденсатопроводом 16 с барабаном-испарителем 13, который соединен паропроводом 14 с деаэрационной колонкой деаэратора питательной воды 12, а конденсатопроводом 15 соединен с баком-аккумулятором деаэратора питательной воды 12.

Тепловая электрическая станция работает следующим образом.

Вырабатываемый в котле 1 пар направляют в турбину 2 и конденсируют в конденсаторе 3, основной конденсат турбин подают в подогреватели низкого давления 5, 6, 7, 8, далее в деаэратор питательной воды 12, после которого питательную воду питательным насосом прокачивают через подогреватели высокого давления 9, 10, 11 и подают в паровой котел. Конденсат пара подогревателей высокого давления 9, 10, 11 направляют из первого по ходу движения питательной воды подогревателя высокого давления 9 по конденсатопроводу 19 в барабан-испаритель 13. В качестве дополнительного греющего агента в деаэратор питательной воды 12 по паропроводу 14 из барабана-испарителя 13 подают полученный в нем пар, при этом неиспарившийся в барабане-испарителе 13 конденсат направляют по конденсатопроводу 15 в бак-аккумулятор деаэратора питательной воды 12.

Таким образом, предложенное решение позволяет повысить экономичность тепловой электрической станции за счет снижения расхода основного греющего агента деаэратора питательной воды путем подвода к нему в качестве дополнительного греющего агента пара, полученного сепарацией в барабане-испарителе конденсата подогревателей высокого давления.

Формула изобретения

Тепловая электрическая станция, содержащая паровую турбину, включенные в трубопровод питательной воды турбины после деаэратора питательной воды подогреватели высокого давления, подключенные по греющей среде к регенеративным отборам пара турбины, отличающаяся тем, что первый по ходу питательной воды подогреватель высокого давления связан конденсатопроводом с барабаном-испарителем, подключенным по пару к деаэрационной колонке деаэратора питательной воды, а конденсатопроводом, подключенным к баку-аккумулятору этого же деаэратора.

РИСУНКИ
