Патент на изобретение №2338890

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2338890 (13) C1
(51) МПК

F01K17/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.10.2010 – может прекратить свое действие

(21), (22) Заявка: 2007121457/06, 07.06.2007

(24) Дата начала отсчета срока действия патента:

07.06.2007

(46) Опубликовано: 20.11.2008

(56) Список документов, цитированных в отчете о
поиске:
ИОНИН А.А., ХЛЫБОВ Б.М. и др. ТЕПЛОСНАБЖЕНИЕ. – М.: СТРОЙИЗДАТ, 1982, с.274-275. RU 2107826 С1, 27.03.1998. RU 2067668 C1, 10.10.1996. SU 1813885 A1, 07.05.1993. JP 2004232561 A, 19.08.2004. JP 03253707 A, 12.11.1991. JP 11351509 A, 24.12.1999. JP 8200606 A, 06.08.1996. RU 2230255 C2, 20.01.2004.

Адрес для переписки:

432027, г.Ульяновск, Северный Венец, 32, ГОУ ВПО “Ульяновский государственный технический университет”, проректору по научной работе

(72) Автор(ы):

Шарапов Владимир Иванович (RU),
Маликов Михаил Александрович (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования “Ульяновский государственный технический университет” (RU)

(54) ТЕПЛОВАЯ ЭЛЕКТРИЧЕСКАЯ СТАНЦИЯ

(57) Реферат:

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях. Тепловая электрическая станция содержит котел, паровую турбину с регенеративными отборами, конденсатор, трубопровод основного конденсата турбины со включенными в него подогревателями низкого и высокого давлений. Первый по ходу движения питательной воды подогреватель высокого давления связан конденсатопроводом с барабаном-испарителем. Подогреватель исходной химически очищенной воды связан трубопроводом химически очищенной воды и конденсатопроводом с вакуумным деаэратором добавочной питательной воды. Барабан-испаритель соединен паропроводом с подогревателем исходной химически очищенной воды, а конденсатопроводом соединен с вакуумным деаэратором, который подключен трубопроводом добавочной питательной воды через насос к трубопроводу основного конденсата турбины, например, за вторым по ходу основного конденсата подогревателем низкого давления. Изобретение позволяет повысить экономичность ТЭС. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях.

Известен аналог – тепловая электрическая станция, содержащая паровую турбину, включенные в трубопровод питательной воды турбины после деаэратора питательной воды подогреватели высокого давления, подключенные по греющей среде к регенеративным отборам пара турбины, конденсатопровод первого по ходу питательной воды подогревателя высокого давления подключен к деаэрационной колонке деаэратора питательной воды (А.А.Ионин, Б.М.Хлыбов, В.Н.Братенков, Е.Н.Терлецкая. Теплоснабжение: Учебник для вузов. Под ред. А.А.Ионина. М.: Строиздат, 1982. – 336 с., с.274-275). Этот аналог принят в качестве прототипа.

Недостатком прототипа является низкая экономичность тепловых электростанций вследствие недостаточного использования ценных свойств высокопотенциального конденсата подогревателей высокого давления при его отводе в деаэрационную колонку деаэратора питательной воды.

Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности тепловых электрических станций за счет использования в вакуумном деаэраторе добавочной питательной воды в качестве греющего агента, а также использования в подогревателе исходной химически очищенной воды в качестве греющей среды потоков, полученных сепарацией в барабане-испарителе конденсата пара подогревателей высокого давления.

Для достижения этого результата предложена тепловая электрическая станция, содержащая паровую турбину, включенные в трубопровод питательной воды турбины после деаэратора питательной воды подогреватели высокого давления, подключенные по греющей среде к регенеративным отборам пара турбины.

Особенность заключается в том, что первый по ходу питательной воды подогреватель высокого давления связан конденсатопроводом с барабаном-испарителем, подключенным по конденсату к вакуумному деаэратору добавочной питательной воды, а по пару подключенным к подогревателю исходной химически очищенной воды, связанному трубопроводами химически очищенной воды и конденсата с вакуумным деаэратором добавочной питательной воды.

Новая взаимосвязь элементов позволяет повысить экономичность тепловых электрических станций за счет использования высокопотенциального потока конденсата подогревателей высокого давления в качестве греющего агента в вакуумном деаэраторе добавочной питательной воды, а также в качестве греющей среды в подогревателе исходной химически очищенной воды.

Далее рассмотрим сведения, подтверждающие возможность осуществления изобретения с получением искомого технического результата.

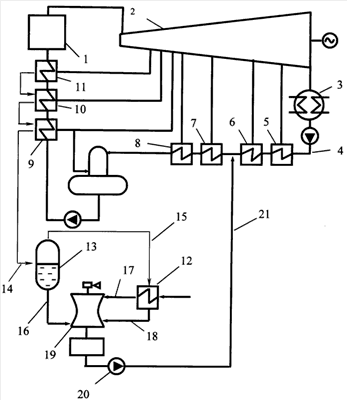

На чертеже изображена принципиальная схема тепловой электрической станции. Станция содержит котел 1, паровую турбину 2 с регенеративными отборами, конденсатор 3, трубопровод основного конденсата турбины 4 со включенными в него подогревателями низкого 5, 6, 7, 8 и высокого 9, 10, 11 давлений. Первый по ходу движения питательной воды подогреватель высокого давления 9 связан конденсатопроводом 14 с барабаном-испарителем 13. Подогреватель исходной химически очищенной воды 12 связан трубопроводом химически очищенной воды 17 и конденсатопроводом 18 с вакуумным деаэратором добавочной питательной воды 19. Барабан-испаритель 13 соединен паропроводом 15 с подогревателем исходной химически очищенной воды 12, а конденсатопроводом 16 соединен с вакуумным деаэратором 19, который подключен трубопроводом добавочной питательной воды 21 через насос 20 к трубопроводу основного конденсата турбины 4, например, за вторым по ходу основного конденсата подогревателем низкого давления 6.

Тепловая электрическая станция работает следующим образом.

Вырабатываемый в котле 1 пар направляют в турбину 2 и конденсируют в конденсаторе 3, основной конденсат турбин подают в подогреватели низкого давления 5, 6, 7, 8, далее в деаэратор питательной воды 12, после которого питательную воду питательным насосом прокачивают через подогреватели высокого давления 9, 10, 11 и подают в паровой котел. Конденсат пара подогревателей высокого давления 9, 10, 11 направляют из первого по ходу движения питательной воды подогревателя высокого давления 9 по конденсатопроводу 14 в барабан-испаритель 13. В качестве греющей среды в подогреватель исходной химически очищенной воды 12 по паропроводу 15 из барабана-испарителя 13 подают полученный в нем пар, при этом неиспарившийся в барабане-испарителе 13 конденсат направляют по конденсатопроводу 16 в качестве греющего агента в вакуумный деаэратор добавочной питательной воды 19. Подогретую в подогревателе 12 химически очищенную воду направляют по трубопроводу 17 в вакуумный деаэратор 19. Образовавшийся в подогревателе исходной химически очищенной воды 12 конденсат пара направляют по трубопроводу 18 в вакуумный деаэратор 19. Приготовленную в вакуумном деаэраторе 19 добавочную питательную воду подают питательным насосом 20 по трубопроводу 21 в трубопровод основного конденсата турбины 4, например, за вторым по ходу основного конденсата подогревателем низкого давления 6.

Таким образом, предложенное решение позволяет повысить экономичность тепловых электрических станций за счет использования в вакуумном деаэраторе добавочной питательной воды в качестве греющего агента, а также использования в подогревателе исходной химически очищенной воды в качестве греющей среды потоков, полученных сепарацией в барабане-испарителе конденсата подогревателей высокого давления.

Формула изобретения

Тепловая электрическая станция, содержащая паровую турбину, включенные в трубопровод питательной воды турбины после деаэратора питательной воды подогреватели высокого давления, подключенные по греющей среде к регенеративным отборам пара турбины, отличающаяся тем, что первый по ходу питательной воды подогреватель высокого давления связан конденсатопроводом с барабаном-испарителем, подключенным по конденсату к вакуумному деаэратору добавочной питательной воды, а по пару подключенным к подогревателю исходной химически очищенной воды, связанному трубопроводами химически очищенной воды и конденсата с вакуумным деаэратором добавочной питательной воды.

РИСУНКИ
