Патент на изобретение №2338889

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2338889 (13) C1
(51) МПК

F01K17/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.10.2010 – может прекратить свое действие

(21), (22) Заявка: 2007121437/06, 07.06.2007

(24) Дата начала отсчета срока действия патента:

07.06.2007

(46) Опубликовано: 20.11.2008

(56) Список документов, цитированных в отчете о
поиске:
ИОНИН А.А., ХЛЫБОВ Б.М. и др. ТЕПЛОСНАБЖЕНИЕ. – М.: СТРОЙИЗДАТ, 1982, с.274, 275. RU 2107826 C1, 27.03.1998. RU 2067668 C1, 10.10.1996. SU 1813885 A1, 07.05.1993. JP 2004232561 A, 19.08.2004. JP 03253707 A, 12.11.1991. JP 11351509 A, 24.12.1999. JP 8200606 A, 06.08.1996. RU 2230255 C2, 20.01.2004.

Адрес для переписки:

432027, г.Ульяновск, Северный Венец, 32, ГОУ ВПО “Ульяновский государственный технический университет”, проректору по научной работе

(72) Автор(ы):

Шарапов Владимир Иванович (RU),
Маликов Михаил Александрович (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования “Ульяновский государственный технический университет” (RU)

(54) ТЕПЛОВАЯ ЭЛЕКТРИЧЕСКАЯ СТАНЦИЯ

(57) Реферат:

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях. Тепловая электрическая станция содержит котел, паровую турбину с регенеративными отборами, конденсатор, трубопровод основного конденсата турбины с включенными в него подогревателями низкого и высокого давления. Первый по ходу движения питательной воды подогреватель высокого давления связан конденсатопроводом с барабаном-испарителем, который соединен паропроводом с паровой частью бака-аккумулятора деаэратора питательной воды, а конденсатопроводом соединен с водяной частью бака-аккумулятора деаэратора питательной воды. Изобретение позволяет повысить надежность работы ТЭС. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях.

Известен аналог – тепловая электрическая станция, содержащая паровую турбину, включенные в трубопровод питательной воды турбины после деаэратора питательной воды подогреватели высокого давления, подключенные по греющей среде к регенеративным отборам пара турбины, конденсатопровод первого по ходу питательной воды подогревателя высокого давления подключен к деаэрационной колонке деаэратора питательной воды (А.А.Ионин, Б.М.Хлыбов, В.Н.Братенков, Е.Н.Терлецкая Теплоснабжение: Учебник для вузов; Под ред. А.А.Ионина. М.: Стройиздат, 1982. – 336 с., с.274-275). Этот аналог принят в качестве прототипа.

Недостатками аналога и прототипа является низкая экономичность тепловых электростанций вследствие недостаточного использования ценных свойств высокопотенциального конденсата подогревателей высокого давления при его отводе в деаэрационную колонку деаэратора питательной воды.

Техническим результатом, достигаемым настоящим изобретением, является повышение надежности работы тепловой электрической станции за счет удаления из паровой части бака-аккумулятора деаэратора питательной воды коррозионно-активных газов, а также за счет повышения эффективности использования конденсата подогревателей высокого давления.

Для достижения этого результата предложена тепловая электрическая станция, содержащая паровую турбину, включенные в трубопровод питательной воды турбины после деаэратора питательной воды подогреватели высокого давления, подключенные по греющей среде к регенеративным отборам пара турбины.

Особенность заключается в том, что первый по ходу питательной воды подогреватель высокого давления связан конденсатопроводом с барабаном-испарителем, подключенным по пару к паровой части бака-аккумулятора деаэратора питательной воды, а по конденсату подключен к водяной части этого же бака-аккумулятора.

Новая взаимосвязь элементов позволяет повысить эффективность использования высокопотенциального конденсата подогревателей высокого давления, а значит, повысить надежность работы тепловой электрической станции за счет предотвращения насыщения потоков питательной воды коррозионно-активными газами при прохождении бака-аккумулятора деаэратора питательной воды.

Далее рассмотрим сведения, подтверждающие возможность осуществления изобретения с получением искомого технического результата.

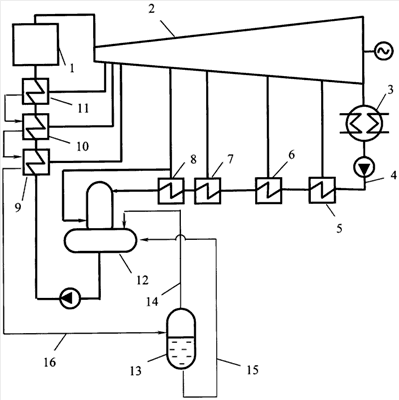

На чертеже изображена принципиальная схема тепловой электрической станции. Станция содержит котел 1, паровую турбину 2 с регенеративными отборами, конденсатор 3, трубопровод основного конденсата турбины 4 с включенными в него подогревателями низкого 5, 6, 7, 8 и высокого 9, 10, 11 давления, деаэратор питательной воды 12. Первый по ходу питательной воды подогреватель высокого давления 9 связан конденсатопроводом 16 с барабаном-испарителем 13, который соединен паропроводом 14 с паровой частью бака-аккумулятора деаэратора питательной воды 12, а конденсатопроводом 15 соединен с водяной частью бака-аккумулятора деаэратора питательной воды 12.

Тепловая электрическая станция работает следующим образом.

Вырабатываемый в котле 1 пар направляют в турбину 2 и конденсируют в конденсаторе 3, основной конденсат турбин подают в подогреватели низкого давления 5, 6, 7, 8, далее в деаэратор питательной воды 12, после которого питательную воду питательным насосом прокачивают через подогреватели высокого давления 9, 10, 11 и подают в паровой котел. Конденсат пара подогревателей высокого давления 9, 10, 11 направляют из первого по ходу движения питательной воды подогревателя высокого давления 9 по конденсатопроводу 19 в барабан-испаритель 13. В качестве продувочной среды в паровую часть бака-аккумулятора деаэратора питательной воды 12 по паропроводу 14 из барабана-испарителя 13 подают полученный в нем пар, при этом неиспарившийся в барабане-испарителе 13 конденсат направляют по конденсатопроводу 15 в водяную часть бака-аккумулятора деаэратора питательной воды 12.

Таким образом, предложенное решение позволяет повысить надежность работы тепловой электрической станции за счет удаления из паровой части бака-аккумулятора деаэратора питательной воды коррозионно-активных газов, а также за счет повышения эффективности использования конденсата подогревателей высокого давления.

Формула изобретения

Тепловая электрическая станция, содержащая паровую турбину, включенные в трубопровод питательной воды турбины после деаэратора питательной воды подогреватели высокого давления, подключенные по греющей среде к регенеративным отборам пара турбины, отличающаяся тем, что первый по ходу питательной воды подогреватель высокого давления связан конденсатопроводом с барабаном-испарителем, подключенным по пару к паровой части бака-аккумулятора деаэратора питательной воды, а по конденсату подключенным к водяной части этого же бака-аккумулятора.

РИСУНКИ
