Патент на изобретение №2338850

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2338850 (13) C1
(51) МПК

E04B7/20 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.10.2010 – прекратил действие, но может быть восстановлен

(21), (22) Заявка: 2007103674/03, 22.01.2007

(24) Дата начала отсчета срока действия патента:

22.01.2007

(46) Опубликовано: 20.11.2008

(56) Список документов, цитированных в отчете о
поиске:
ХИСАМОВ Р.И. и др. Ограждающие конструкции покрытий производственных зданий из стального профилированного настила. – Чебоксары, 1990, с.37. SU 314864 A1, 01.01.1971. RU 2072413 C1, 27.01.1997. SU 894125 A1, 30.12.1981. GB 837751 A, 15.06.1960.

Адрес для переписки:

420043, г.Казань, Зеленая, 1, КГАСУ, ПИО, Ф.И. Давлетбаевой

(72) Автор(ы):

Хисамов Рафаиль Ибрагимович (RU),
Маркелов Вадим Сергеевич (RU),
Ибатуллина Гюльнара Рафаильевна (RU),
Закиров Тимур Дамирович (RU)

(73) Патентообладатель(и):

ФГОУ ВПО Казанский архитектурно-строительный университет (ФГОУ ВПО КГАСУ) (RU)

(54) ПЛИТА ПОКРЫТИЯ

(57) Реферат:

Изобретение относится к области строительства, в частности к плите покрытия. Технический результат заключается в повышении несущей способности. Плита покрытия включает верхний пояс из профнастила и жесткие торцевые балки. Верхний пояс подкреплен в пролете шпренгельной системой. Жесткие торцевые балки установлены на опорах плиты и соединены с профнастилом. Жесткая торцевая балка расположена снизу в полости гофра профнастила и выполнена Н-образной формы. Стойки балки соединены внахлест со стенками профнастила посредством накладок. К поперечной перекладине торцевой балки прикреплен шпренгель. 3 ил.

Изобретение относится к строительству и касается плит, подкрепленных шпренгелями.

Известна шпренгельная плита покрытия, содержащая полку плиты, подкрепленную в пролете шпренгельной системой, с креплением шпренгелей в углах плиты (см. а.с. СССР №894125, МКл 3 Е04С 2/50, Бюллетень №48, 30.12.81).

Такое конструктивное решение не может быть использовано в плите при выполнении ее верхнего пояса из стального профнастила, так как прочность крепления шпренгельной системы в профнастиле не обеспечена.

Прототипом изобретения является плита покрытия, включающая верхний пояс из профнастила, который подкреплен в пролете шпренгельной системой, прикрепленной на опорах плиты к жестким торцевым балкам в форме уголкового профиля, которые, в свою очередь, прикреплены к нижним полкам профнастила (см. Хисамов Р.И., Голубчиков А.В. Ограждающие конструкции покрытий производственных зданий из стального профилированного настила. Чебоксары, 1990, стр.37, рис.38).

Такое конструктивное решение снижает несущую способность плиты из-за передачи усилия со шпренгелей на профнастил только через нижние полки профнастила.

Изобретение направлено на повышение несущей способности плиты покрытия.

Результат достигается тем, что в плите покрытия, включающей верхний пояс из профнастила, который подкреплен в пролете шпренгельной системой, прикрепленной на опорах плиты к жестким торцевым балкам, которые прикреплены к профнастилу, согласно изобретению жесткая торцевая балка в плане выполнена Н-образной формы и расположена снизу в полости гофра профнастила, при этом сечения стоек торцевой балки Н-образной формы повторяют профили стенок профнастила и прикреплены внахлест к стенкам профнастила, а шпренгель плиты прикреплен к поперечной перекладине торцевой балки Н-образной формы.

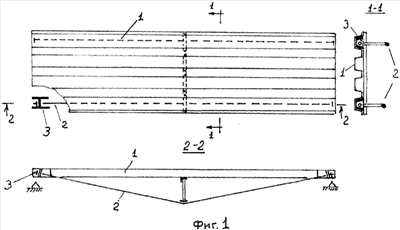

На фиг.1 изображена плита покрытия, на фиг.2 – аксонометрия узла крепления шпренгеля к профнастилу через жесткую торцевую балку Н-образной в плане формы, на фиг.3 изображено сечение поперечной балки Н-образной формы при многогранном профиле профнастила.

Плита покрытия включает верхний пояс из профнастила 1, который подкреплен в пролете плиты шпренгелями 2, прикрепленными на опорах плиты к жестким торцевым балкам 3 (фиг.1, 2), которые прикреплены болтами к профнастилу 1. Жесткая торцевая балка 3 выполнена Н-образной в плане формы (фиг.2). Балка 3 расположена снизу в полости гофра профнастила 1, при этом сечение стоек 4 торцевой балки Н-образной формы 3 повторяет профиль стенок 5 профнастила 1 (фиг.2). Стойки 4 жесткой торцевой балки 3 Н-образной формы прикреплены внахлест к стенкам 5 профнастила 1 посредством накладок 8 (фиг.2); а шпренгель 2 плиты прикреплен к поперечной перекладине 7 торцевой балки Н-образной формы (фиг.2). Крепление балок 3 к профнастилу 1 осуществляется на болтах через верхние накладки 8 (фиг.2). Стойки Н-образной балки могут повторять стенки 5 и полки 6 профнастила 1 и прикреплены к ним внахлест (фиг.3).

Плита работает следующим образом. Усилие в шпренгеле 2 передается на профнастил 1 через Н-образную жесткую торцевую балку 3, что повышает несущую способность узла и плиты в целом.

Благодаря такому решению обеспечивается более равномерная передача сосредоточенной силы со шпренгеля на полки и стенки профнастила, что повышает несущую способность плиты.

Изобретение может быть использовано для изготовления облегченных плит покрытий зданий, в том числе сборно-разборных покрытий и складных плит покрытий.

Формула изобретения

Плита покрытия, включающая верхний пояс из профнастила, подкрепленный в пролете шпренгельной системой, и жесткие торцевые балки, установленные на опорах плиты и соединенные с профнастилом, отличающаяся тем, что жесткая торцевая балка расположена снизу в полости гофра профнастила и выполнена Н-образной формы, стойки которой соединены внахлест со стенками профнастила посредством накладок, а к поперечной перекладине торцевой балки прикреплен шпренгель.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 23.01.2009

Извещение опубликовано: 20.06.2010 БИ: 17/2010
