Патент на изобретение №2338505

(54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ МЫШЦ И ВЫТЯЖЕНИЯ ПОЗВОНОЧНИКА

(57) Реферат:

Изобретение относится к медицинской технике и может быть использовано для профилактики и лечения болезней позвоночника. Устройство для тренировки мышц и вытяжения позвоночника содержит опорные стойки, вертикальный держатель и снабжено, как минимум, одним элементом, по меньшей мере, с одним отверстием для установки средства с опорной поверхностью. Держатель выполнен с возможностью поворота вокруг горизонтальной оси. Средство с опорной поверхностью выполнено с сечением, которое ограничено отрезком архимедовой спирали. Технический результат – расширение эксплуатационных возможностей. 10 з.п. ф-лы, 3 ил.

Изобретение относится к медицинской промышленности, в частности к изготовлению средств профилактики и лечения болезней позвоночника.

Известны устройства для тренировки мышц и вытяжения позвоночника, содержащие опорные стойки и вертикальный держатель, выполненный с возможностью поворота вокруг горизонтальной оси (заявка на изобретение РФ №2004134034 от 22.11.2004 г.).

Указанные устройства достаточно трудоемки в изготовлении, так как изначально требуют точной установки исходного положения вертикального держателя относительно вертикальной плоскости.

Кроме этого, они рассчитаны на фиксированные положения вертикального держателя относительно вертикальной плоскости и не позволяют регулировать в процессе эксплуатации исходное и промежуточные положения в зависимости от индивидуальных особенностей телосложения пользователей и необходимого оптимального угла поворота.

Указанное устройство является наиболее близким по технической сущности к предлагаемому изобретению.

Технический результат изобретения заключается в повышении удобства пользования устройством, в снижении точности установки исходного положения вертикального держателя относительно вертикальной оси, в расширении эксплуатационных возможностей устройства.

Технический результат достигается за счет того, что устройство для тренировки мышц и вытяжения позвоночника, содержащее опорные стойки и вертикальный держатель, выполненный с возможностью поворота вокруг горизонтальной оси, как минимум, один элемент, по меньшей мере, с одним отверстием для установки средства с опорной поверхностью, выполнено с возможностью регулирования посредством средства с опорной поверхностью, как минимум, одного угла поворота вертикального держателя.

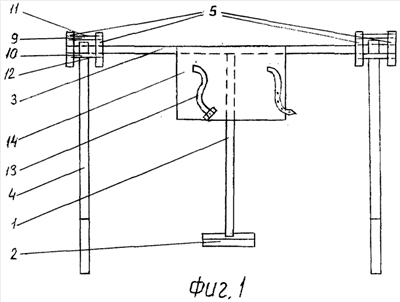

На фиг.1 изображено устройство для тренировки мышц и вытяжения позвоночника, общий вид; на фиг.2 – то же самое, вид сбоку; на фиг.3 – средство с опорной поверхностью.

Устройство для тренировки мышц и вытяжения позвоночника содержит вертикальный держатель 1 с средством фиксации ног 2, соединенный с перекладиной 3, выполненной на опорных стойках 4 с возможностью поворота, устройство ограничения угла поворота, состоящее из дисков 5 с отверстиями 6, 7, 8 для средств 9 и 10 с опорными поверхностями 11 и 12 соответственно, а также элементы фиксации пациента в виде страховочного ремня 13 и опоры 14.

Средство 10 с опорной поверхностью 12 служит для регулировки исходного положения вертикального держателя 1, а средство 9 с опорной поверхностью 11 – для регулировки положения вертикального держателя при нахождении пользователя вниз головой.

Рассмотрим средство с опорной поверхностью 10 (фиг.3), которое может быть одинаковым с другими средствами с опорной поверхностью или отличаться от них.

Оно содержит среднюю часть 15 и конечные части 16 и 17.

Профильная поверхность 18 средней части 15 и является непосредственно опорной поверхностью. При этом конечная часть 16 выполнена с резьбой для соединения с отверстием 8 в диске 5, а конечная часть 17 выполнена без резьбы.

Сечение средней части 15 ограничено отрезком кривой 19, имеющей форму архимедовой спирали.

Концы отрезка архимедовой спирали могут переходить в прямые (показаны пунктирной линией).

В процессе вращения средства с опорной поверхностью в отверстиях 8 изменяется расстояние от опорной поверхности 19 до оси вращения О, в результате чего либо увеличивается, либо уменьшается, в зависимости от направления вращения, расстояние опорной поверхности 19 до опорной стойки 4. Соответственно меняется и угол между осевой линией вертикального держателя 1 и его проекцией на вертикальную плоскость.

Угол , определяющий исходное положение вертикального держателя 1, может подбираться оптимальным для каждого пользователя с учетом его телосложения.

Углы, определяющие рабочее положение вертикального держателя в процессе выполнения пользователем тренировочных упражнений, могут подбираться для каждого пользователя индивидуально с учетом его самочувствия и по совету врача.

Устройство используется следующим образом.

При помощи устройства ограничения угла поворота выбираются и путем использования того или иного отверстия на диске 5 устанавливаются оптимальными исходный и рабочий углы поворота вертикального держателя 1.

Наиболее важным при этом является исходный угол поворота вертикального держателя (угол ), который определяет возможность быстрого поворота вертикального держателя 1 и вхождение пользователя в рабочее положение. Более точный подбор рабочего положения вертикального держателя производится путем вращения средств с опорной поверхностью (в том числе 9 и 10) в отверстиях 6, 7, 8.

Для выполнения упражнений тело пользователя фиксируется средством фиксации ног 2 и страховочным ремнем 13 для предотвращения падения при выходе из режима тренировки или вытяжения позвоночника.

Проделав указанные действия, пользователь переносит центр тяжести тела через перекладину 3 и переворачивается вместе с нею на заданный угол. Далее в течение определенного времени производятся необходимые упражнения, рекомендованные врачом или специалистом – тренером.

Выход из режима тренировки производится перемещением центра тяжести пользователя через перекладину в том числе с помощью рук по вертикальному держателю.

После возвращения в исходное состояние снимаются страховочные ремни с туловища и ног. На этом сеанс заканчивается.

Таким образом, для плавного регулирования положения вертикального держателя средство с опорной поверхностью выполняется не только с возможностью замены на другое, но и с возможностью вращения в отверстии вокруг своей оси. Оно также может иметь разъемное соединение с элементом, содержащим отверстия, в которых устанавливается.

Наиболее удобным представляется разъемное соединение, выполненное резьбовым.

С целью снижения трудоемкости изготовления резьбовое соединение может выполняться с одного конца средства с опорной поверхностью.

Средства с опорной поверхностью имеют рабочую часть, сечение которой выполняется в виде прямоугольника или ограничено отрезком архимедовой спирали.

При этом концы отрезка архимедовой спирали могут переходить в прямые, в том числе выполненные взаимно перпендикулярными.

Средства с опорной поверхностью в ряде случаев выполняются сменными. Они могут иметь опорную поверхность, выполненную одинаковой или конструктивно разной с учетом воздействующих на них нагрузок. Кроме этого, они могут быть выполнены со сменными накладками.

В качестве элемента с отверстиями помимо диска может применяться опорная стойка.

Преимущества предлагаемого технического решения.

1. Точная установка оптимальных углов поворота с помощью средств регулирования, что позволяет выбрать оптимальный режим занятий, получать максимальный эффект, избегая каких-либо отрицательных последствий самыми многочисленными пользователями с учетом их индивидуальных особенностей, связанных с телосложением и образом жизни. При определенных условиях, а именно при наличии необходимого количества отверстий, как минимум, на одном диске и определенного профиля опорной поверхности средств с опорной поверхностью, можно добиться плавной регулировки не только исходного положения, но и возможности с помощью регулирования положения вертикального держателя (путем вращения в отверстиях средств с опорной поверхностью) устанавливать вертикальный держатель в любом рабочем положении в диапазоне углов от 0 до 180 градусов.

2. Снижение стоимости измерительных средств для измерения положения вертикального держателя относительно вертикальной плоскости, так как требуется менее высокая точность измерений угла поворота вертикального держателя.

3. Расширение эксплуатационных возможностей в связи с фиксацией вертикального держателя в любом положении в пространстве относительно вертикальной плоскости в диапазоне от 0 до 180 градусов, что позволяет фиксировать вертикальный держатель с пользователем в любом положении. Соответственно расширяется круг пользователей. Предлагаемое техническое решение обладает новизной, промышленно применимо, явным образом для среднего специалиста из уровня техники не следует.

Формула изобретения

1. Устройство для тренировки мышц и вытяжения позвоночника, содержащее опорные стойки и вертикальный держатель, выполненный с возможностью поворота вокруг горизонтальной оси, как минимум, один элемент, по меньшей мере, с одним отверстием для установки средства с опорной поверхностью, отличающееся тем, что выполнено с возможностью регулирования посредством средства с опорной поверхностью, как минимум, одного угла поворота вертикального держателя, причем средство с опорной поверхностью выполнено с возможностью вращения в отверстии вокруг своей оси и имеет рабочую часть с сечением в виде прямоугольника или с сечением, ограниченным отрезком архимедовой спирали.

2. Устройство по п.1, отличающееся тем, что средство с опорной поверхностью имеет разъемное соединение с элементом, по меньшей мере, с одним отверстием для установки средства с опорной поверхностью.

3. Устройство по п.2, отличающееся тем, что разъемное соединение выполнено резьбовым.

4. Устройство по п.3, отличающееся тем, что резьбовое соединение выполнено с одного конца средства.

5. Устройство по п.1, отличающееся тем, что концы отрезка архимедовой спирали переходят в прямые.

6. Устройство по п.5, отличающееся тем, что прямые выполнены взаимноперпендикулярными.

7. Устройство по п.1, отличающееся тем, что средство с опорной поверхностью выполнено сменным.

8. Устройство по п.1, отличающееся тем, что средства с опорной поверхностью выполнены одинаковыми.

9. Устройство по п.1, отличающееся тем, что средства с опорной поверхностью выполнены конструктивно разными с учетом воздействующих на них нагрузок.

10. Устройство по п.1, отличающееся тем, что средство с опорной поверхностью выполнено со сменными накладками.

11. Устройство по п.1, отличающееся тем, что в качестве элемента, по меньшей мере, с одним отверстием для установки средства с опорной поверхностью, применена опорная стойка.

РИСУНКИ
