Патент на изобретение №2338343

(54) ШУМОЗАЩИЩЕННЫЙ КОЖУХ ДЛЯ ЭЛЕКТРОННЫХ СРЕДСТВ

(57) Реферат:

Изобретение относится к области радиотехники и может быть использовано при разработке аппаратуры, требующей защиты от внешних воздействий. Техническим результатом является расширение области применения путем защиты электронных приборов от воздействия механических, акустических и электрических шумов широкого частотного диапазона. Шумозащищенный кожух, например, для кварцевого генератора состоит из внешнего кожуха и расположенного концентрически внутри него внутреннего кожуха, выполненного в виде сферы. Внешний кожух выполнен с возможностью закрепления его на корпусе аппаратуры с помощью пружинных амортизаторов, установленных на стойках, расположенных в цилиндрах, заполненных герметиком. Пространство между внешним и внутренним кожухами заполнено пористым шумоизолирующим герметиком, причем внутренний кожух эластично зафиксирован при помощи вкладышей из шумоизолирующего материала. 1 ил.

Изобретение относится к области радиотехники и может быть использовано при конструировании аппаратуры, требующей экранировки, и может использоваться для защиты электронных приборов от воздействия шумов и помех.

Известен кожух для защиты изделий, содержащих газообразные вещества, содержащий внутреннюю и внешнюю оболочки из нержавеющей стали и имеющие наполнитель из полиуретана или пробкового дерева. (Л.1 WO 99/54887 А1, 28.10.1999).

Известен кожух для защиты приборов, чувствительных к механическим воздействиям, содержащий два корпуса: внешний и установленный в нем внутренний корпус, который укреплен на опорах таким образом, что его центр тяжести ниже точек опоры. (Л.2 SU 763201 А, Л.Н.Егорычев и др., 15.09.1980).

Недостатком такого кожуха является то, что он, защищая приборы от механических воздействий, не обеспечивает защиту от шумов электрического и акустического происхождения.

Технический результат состоит в расширении функциональных возможностей, состоящих в защите электронных приборов от воздействия механических (удары), акустических (звуковые) и электрических шумов широкого частотного диапазона.

Для этого в шумозащищенном кожухе для электронных приборов, например для кварцевого генератора, включающем внутренний, преимущественно сферический кожух, с предусмотренными внутри него креплениями для электронного прибора, внутренний кожух концентрически расположен внутри внешнего кожуха, причем пространство внутреннего кожуха и пространство между внутренним и внешним кожухами заполнено пористым шумоизолирующим герметиком, например, из ряда кремний органических полимеров.

Внешний кожух закреплен на корпусе аппаратуры с помощью пружинных амортизаторов на по меньшей мере трех стойках, которые расположены в цилиндрах, заполненных герметиком.

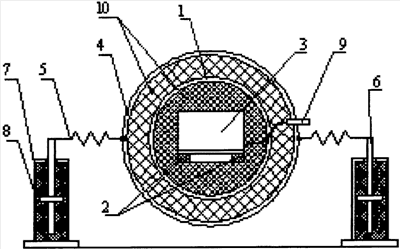

На чертеже дана схема, показывающая расположение электронного прибора, например кварцевого генератора, в шумозащищенном кожухе.

Шумозащищенный кожух для электронных приборов, например для кварцевого генератора, содержит внутренний, преимущественно сферический кожух 1, с предусмотренными внутри него креплениями 2 для электронного прибора 3, внутренний кожух 1 концентрически расположен внутри внешнего кожуха 4, внешний кожух закреплен на корпусе аппаратуры с помощью пружинных амортизаторов 5 на по меньшей мере трех стойках 6, которые расположены в цилиндрах 7, заполненных герметиком 8, кожуха выполнены с возможностью выпуска выводов 9 электронного прибора, причем пространство внутреннего кожуха и пространство между внутренним и внешным кожухами заполнено пористым шумоизолирующим герметиком 10.

Внутренний кожух выполнен из материала, прочность которого достаточна для удержания электронного прибора в устойчивом положении, а внешний кожух выполнен из материала, прочность которого достаточна для удержания внутреннего кожуха с наполнением в устойчивом положении.

Внутренний кожух жестко не крепится к внешнему кожуху, а его пространственная фиксация обеспечивается вкладышами из пористого шумоизолирующего герметика. Внешний кожух может иметь необязательно сферическую поверхность или иметь подставку для устойчивого горизонтального положения электронного прибора. Такое выполнение кожуха обеспечивает защиту электронного прибора от механических и электрических воздействий, что особенно важно для высокоточного кварцевого генератора.

Перечень позиций

1 – внутренний кожух

2 – крепление электронного прибора

3 – электронный прибор

4 – внешний кожух

5 – пружинный амортизатор

6 – стойка амортизатора

7 – цилиндр амортизатора

8 – герметик демпфирующий

9 – вводы электронного прибора

10 – пористый шумоизолирующий герметик

Формула изобретения

1. Шумозащищенный кожух для электронных приборов, например для кольцевого генератора, включающий внутренний кожух, закрепленный внутри внешнего кожуха, отличающийся тем, что внутренний кожух с предусмотренными внутри него креплениями для электронного прибора выполнен преимущественно в виде сферического кожуха, концентрически расположенного внутри внешнего кожуха, закрепленного на корпусе аппаратуры с помощью пружинных амортизаторов на стойках, помещенных в цилиндры, заполненные герметиком, причем пространство внутреннего кожуха и пространство между внутренним и внешним кожухами заполнено пористым шумоизолирующим герметиком, а внутренний кожух эластично зафиксирован при помощи вкладышей из шумоизолирующего герметика.

2. Шумозащищенный кожух по п.1, отличающийся тем, что внешний кожух закреплен на, по меньшей мере, трех стойках.

РИСУНКИ

TK4A – Поправки к публикациям сведений об изобретениях в бюллетенях “Изобретения (заявки и патенты)” и “Изобретения. Полезные модели”

Напечатано: (57) 1. Шумозащищенный кожух для электронных приборов, например для кольцевого генератора, …

Следует читать: (57) 1. Шумозащищенный кожух для электронных приборов, например для кварцевого генератора, …

Номер и год публикации бюллетеня: 31-2008

Код раздела: FG4A

Извещение опубликовано: 20.01.2009 БИ: 02/2009
