Патент на изобретение №2338185

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2338185 (13) C2
(51) МПК

G01N29/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.10.2010 – может прекратить свое действие

(21), (22) Заявка: 2004105326/28, 24.02.2004

(24) Дата начала отсчета срока действия патента:

24.02.2004

(43) Дата публикации заявки: 10.08.2005

(46) Опубликовано: 10.11.2008

(56) Список документов, цитированных в отчете о
поиске:
SU 1286986 A1, 30.01.1987. SU 1173302 A, 15.08.1985. SU 1651197 A1, 23.05.1991.

Адрес для переписки:

394000, г.Воронеж, ул. Студенческая, 10, Воронежская государственная медицинская академия им. Н.Н. Бурденко, патентный отдел

(72) Автор(ы):

Пархисенко Юрий Александрович (RU),
Мещеряков Геннадий Иванович (RU),
Трофимов Дмитрий Петрович (RU),
Беклемишев Игорь Борисович (RU),
Мошуров Иван Петрович (RU)

(73) Патентообладатель(и):

Воронежская государственная медицинская академия им. Н.Н. Бурденко (RU)

(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КОНЦЕНТРАЦИИ ОЗОНА В ЖИДКОСТЯХ

(57) Реферат:

Предлагаемое изобретение относится к медицинской технике, в частности к способам и устройствам для определения концентрации растворенного озона в непрозрачных жидкостях, например в озонированных растительных маслах. Устройство для определения концентрации озона в жидкости, например в масле, содержащее сосуд с приемным и сливным штуцерами, оснащенными вентилями, излучатель ультразвуковых колебаний, подключенный к ультразвуковому генератору, отвод для определяемого газа, соединенный регистрирующим устройством через газоанализатор. Объем жидкости подвергается ультразвуковой дегазации с последующим селективным определением содержания озона в газовой фазе. Изобретение обеспечивает возможность определения концентрации озона в непрозрачных жидкостях, например в масле, в том числе при растворении смеси газов в жидкости, при одновременном повышении точности измерений. 1 ил.

Предлагаемое изобретение относится к медицинской технике, в частности к способам и устройствам для определения концентрации растворенного озона в непрозрачных жидкостях, например в озонированных растительных маслах.

Известен способ определения газосодержания в жидкости [1], включающий определение объемной доли газов, растворенных в пробе жидкости, например в трансформаторном масле, для чего в объеме пробы создают разряжение, которое после определенной выдержки снимают, измеряют размер газового пузырька, образовавшегося при разряжении в объеме жидкости, и затем по специальной тарировочной зависимости размера газового пузырька от степени загазованности жидкости определяют газосодержание в пробе.

Однако указанный способ измерения газосодержания неточен и малопригоден в случае растворения в жидкости смеси газов.

Известно устройство для определения газосодержания в жидкости [1], включающее блок для определения объемной доли газов, растворенных в пробе жидкости, выполненный в виде полого прозрачного сосуда с герметичной подвижной перегородкой, например в виде цилиндра с поршнем, на днище цилиндра смонтированы приемный и сливной штуцера, оснащенные вентилями, и выполнены каналы, соединяющие внутреннюю полость цилиндра со штуцерами, причем канал, примыкающий к полости цилиндра, имеет определенный диаметр, и по его длине нанесена мерная шкала.

Недостатком устройства является то, что оно не позволяет селективно определять количество растворенного газа в непрозрачных жидкостях, например в масле, с необходимой точностью.

Техническим результатом изобретения является возможность определять концентрацию озона в непрозрачных жидкостях, например в масле, в том числе при растворении смеси газов в жидкости, а также повышение точности измерения.

Технический результат достигается тем, что устройство для определения концентрации озона в жидкости, например в масле, содержит сосуд с приемным и сливным штуцерами, оснащенными вентилями, при этом объем жидкости подвергается ультразвуковой дегазации с последующим селективным определением содержания озона в газовой фазе, устройство содержит излучатель ультразвуковых колебаний, подключенный к ультразвуковому генератору, отвод для определяемого газа, соединенный регистрирующим устройством через газоанализатор (АНКАТ 7601, например).

Таким образом, в устройстве согласно изобретению применяется эффективный способ дегазации жидкости, например ультразвуковой, с последующим селективным определением содержания озона в газовой фазе.

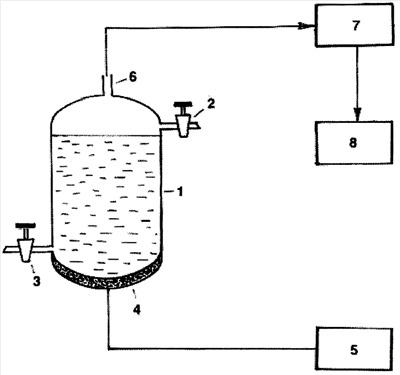

На чертеже представлен общий вид предлагаемого устройства.

Оно состоит из сосуда 1 с приемным 2 и сливным 3 штуцерами, оснащенными вентилями, излучателя ультразвуковых колебаний 4, подключенного к ультразвуковому генератору 5, отвода для исследуемого газа 6, газоанализатора 7 и регистрирующего устройства 8.

Устройство работает следующим образом. Переменный ток от ультразвукового генератора 5 поступает на излучатель ультразвуковых колебаний 4, закрепленный в днище сосуда 1. Жидкость, например озонированное масло, залитое в сосуд 1 через приемный штуцер 2, под действием ультразвуковых колебаний выделяет газообразный озон, который собирается над жидкостью и всасывается компрессором газоанализатора 7. От газоанализатора 7 выходной сигнал подается на регистрирующее устройство 8. Слив масла после измерения концентрации озона производится через сливной штуцер 3.

Изготовленный и апробированный в лабораторных условиях макет предлагаемого устройства, работа которого основана на предлагаемом способе определения озона в непрозрачных жидкостях, позволяет с достаточной точностью определять концентрацию озона в исследуемом объеме жидкости, в том числе при растворении в жидкости смеси газов.

Источники информации

1. Заявка РФ №2001124778, G01N 30/00, 2003.07.20. Способ определения газосодержания в жидкости и устройство для его осуществления.

Формула изобретения

Устройство для определения концентрации озона в жидкости, например в масле, содержащее сосуд с приемным и сливным штуцерами, оснащенными вентилями, путем создания разряжения в жидкости, отличающееся тем, что объем жидкости подвергается ультразвуковой дегазации с последующим селективным определением содержания озона в газовой фазе, устройство содержит излучатель ультразвуковых колебаний, подключенный к ультразвуковому генератору, отвод для определяемого газа, соединенный регистрирующим устройством через газоанализатор.

РИСУНКИ
