Патент на изобретение №2338113

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2338113 (13) C1
(51) МПК

F16L3/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.10.2010 – действует

(21), (22) Заявка: 2007114879/06, 19.04.2007

(24) Дата начала отсчета срока действия патента:

19.04.2007

(46) Опубликовано: 10.11.2008

(56) Список документов, цитированных в отчете о
поиске:
ЗАЖИМ НАТЯЖНОЙ СПИРАЛЬНЫЙ НСО-DП-М «Инструкция по монтажу», ТУ 3449-015-27560230-97. ЗАО «Электросетьпроект». – М. 1997, с.3, рис.7. RU 2289055 С1, 10.12.2006. RU 2064723 С1, 27.07.1996. US 5435507 А, 25.07.1995. US 6135398 А, 24.10.2000. US 2887669 А, 19.05.1959.

Адрес для переписки:

614000, г.Пермь, ул. Коммунистическая, 15, ООО “НПП “Возрождение”

(72) Автор(ы):

Арефьев Юрий Германович (RU),
Костылев Юрий Васильевич (RU),
Муленков Владимир Петрович (RU),
Шилов Андрей Адольфович (RU)

(73) Патентообладатель(и):

Общество с ограниченной ответственностью “Научно-производственное предприятие “Возрождение” (RU)

(54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ КАБЕЛЯ

(57) Реферат:

Изобретение относится к области энергетики и используется в качестве опоры для обеспечения пространственного положения кабелей волоконно-оптической техники. Кабельный хомут содержит захват и механизм натяжения кабеля. Захват кабеля выполнен в виде зажима из двух щек с зажимными губками, винтовым приводом щек и гнездом под резьбовую тягу. Две половины хомута, объединяясь, создают единый корпус, имеющий кабельный канал. Изобретение позволяет расширить арсенал технических средств. 2 з.п. ф-лы, 5 ил.

Изобретение относится к области волоконно-оптической техники, точнее к устройствам для крепления кабелей.

Известно устройство для крепления кабеля, содержащее корпус и держатель (захват) кабеля (SU а.с. 1174660, F16L 3/00).

Держатель кабеля выполнен в виде ложа и прижима кабеля, а кабель выполнен с кольцевой проточкой, которой устанавливается на ложе и фиксируется в нем прижимом.

Недостаток такого устройства для крепления кабеля заключается в невозможности установки в нем кабелей с гладкой наружной поверхностью и отсутствии механизма натяжения последнего.

Известно другое устройство для крепления кабеля, содержащее захват и механизм натяжения кабеля, имеющий резьбовую тягу и гайку (см. прилагаемую «Схему натяжного крепления самонесущего оптического кабеля на опоре круглого сечения» к «Инструкции по монтажу зажима натяжного спирального НСО-ДП-М, НСО-Т-ДП-М (ТУ 3449-015-27560230-97)» стр.3, рис.7, ЗАО «Электросетьпроект», г.Москва).

По своим признакам и достигаемому результату это устройство наиболее близко к заявляемому и принято за прототип.

Захват кабеля этого устройства выполнен в виде спирального натяжного зажима из проволоки, а механизм натяжения кабеля – в виде талрепа.

Недостаток устройства для крепления кабеля заключается в малой надежности и сложности его конструкции, что объясняется одноразовым использованием спирального натяжного зажима (перемонтаж вышеназванной «Инструкцией…» запрещен), большим количеством деталей механизма натяжения кабеля и сложностью установки и демонтажа такого устройства на опоре.

Задачей изобретения является повышение надежности и упрощение конструкции устройства.

Эта задача решается усовершенствованием устройства для крепления кабеля, содержащего захват и механизм натяжения кабеля, имеющий резьбовую тягу и гайку.

Усовершенствование заключается в том, что захват кабеля выполнен в виде зажима из двух щек с зажимными губками, винтовым приводом щек и гнездом под резьбовую тягу;

гнездо под резьбовую тягу выполнено с гнездом под гайку;

гнездо под резьбовую тягу выполнено в виде частей отверстия в щеках.

Выполнение захвата кабеля в виде зажима из двух щек с зажимными губками, винтовым приводом щек и гнездом под резьбовую тягу позволяет выполнить его многократно используемым с возможностью перехвата кабеля при натяжении и тем самым повысить надежность и упростить конструкцию устройства для крепления кабеля.

Выполнение гнезда под резьбовую тягу с гнездом под гайку позволяет повысить надежность захвата кабеля.

Выполнение гнезда под резьбовую тягу в виде частей отверстия в щеках позволяет упростить конструкцию захвата кабеля.

Ниже, со ссылкой на прилагаемые чертежи,

где показано на

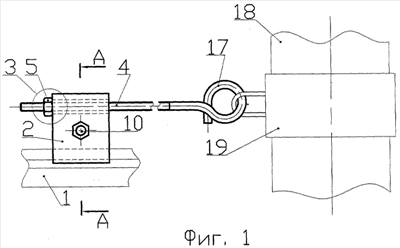

фиг.1 – общий вид устройства;

фиг.2 – сечение А-А;

фиг.3 – общий вид захвата кабеля с гнездом под резьбовую тягу и гайку;

фиг.4 – общий вид захвата кабеля с гнездом в виде частей отверстия в щеках;

фиг.5 – сечение Б-Б,

дается описание предлагаемого устройства.

Тонкими линиями на чертежах показаны опора, хомут и кабель.

Предлагаемое устройство для крепления кабеля 1 содержит захват 2 и механизм натяжения 3 кабеля 1, имеющий резьбовую тягу 4 и гайку 5.

Захват 2 (фиг.2) кабеля выполнен в виде зажима из двух щек 6, 7 с зажимными губками 8, 9, винтовым приводом 10 щек и гнездом 11 под резьбовую тягу 4 (что позволило выполнить захват кабеля многократно используемым с возможностью перехвата кабеля при натяжении).

В вариантах исполнения устройства:

фиг.3 – гнездо 11 под резьбовую тягу 4 может быть выполнено с гнездом 12 под гайку 5 (что позволит повысить надежность захвата кабеля за счет улучшения условий работы резьбовой тяги в процессе натяжения кабеля);

фиг.4, 5 – гнездо под резьбовую тягу 4 с гайкой 5 может быть выполнено в виде частей 13, 14 отверстия в щеках 15, 16 соответственно (что позволит упростить конструкцию щек и уменьшить их материалоемкость).

При эксплуатации закрепляют устройство для крепления кабеля крюком 17 резьбовой тяги 4 на опоре 18 посредством ленточного хомута 19 (фиг.1). Затем заводят кабель 1 между зажимными губками 8, 9 и создают предварительное начальное его натяжение, после чего винтовым приводом 10 зажимают кабель 1 (или его силовую часть) в губках 8, 9 винтовым приводом 10 щек и осуществляют окончательное натяжение кабеля 1 через резьбовую тягу 4. При недостаточном натяжении можно ослабить зажим кабеля 1 в губках 8, 9 и, сохраняя достигнутое натяжение (например, дополнительным устройством (на чертежах не показано), переместить гайку 5 по резьбовой тяге 4 и захват 2 в крайнее левое по чертежу положение, снова зажать кабель 1 губками 8, 9 и повторно осуществить его натяжение вращением гайки 5, что неосуществимо в прототипе.

Устройство для крепления кабеля имеет по сравнению с прототипом возможность многократного использования и характеризуется повышенной надежностью и простотой конструкции.

Формула изобретения

1. Устройство для крепления кабеля, содержащее захват и механизм натяжения кабеля, имеющий резьбовую тягу и гайку, отличающееся тем, что захват кабеля выполнен в виде зажима из двух щек с зажимными губками, винтовым приводом щек и гнездом под резьбовую тягу.

2. Устройство по п.1, отличающееся тем, что гнездо под резьбовую тягу выполнено с гнездом под гайку.

3. Устройство по п.1, отличающееся тем, что гнездо под резьбовую тягу выполнено в виде частей отверстия в щеках.

РИСУНКИ
