Патент на изобретение №2338091

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2338091 (13) C2
(51) МПК

F04B47/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.10.2010 – действует

(21), (22) Заявка: 2006146465/06, 25.12.2006

(24) Дата начала отсчета срока действия патента:

25.12.2006

(43) Дата публикации заявки: 27.06.2008

(46) Опубликовано: 10.11.2008

(56) Список документов, цитированных в отчете о
поиске:
RU 2263821 C2, 10.11.2005. SU 173169 A, 27.08.1963. SU 542018 A, 17.02.1977. SU 441398 A, 15.12.1974. WO 9813579 A, 02.04.1998. US 4630677 A, 23.12.1986.

Адрес для переписки:

420111, г.Казань, ул. К. Маркса, 10, Казанский ГТУ им. А.Н. Туполева, отдел интеллектуальной собственности

(72) Автор(ы):

Перельштейн Борис Хаимович (RU)

(73) Патентообладатель(и):

Перельштейн Борис Хаимович (RU)

(54) СПОСОБ РАБОТЫ ПОГРУЖНОГО НАСОСА И ПОГРУЖНОЙ НАСОС

(57) Реферат:

Изобретение относится к области насосостроения и может быть использовано для создания погружных нефтяных насосов с раздельной подачей нефти наверх и воды вниз в зону отвода, например для «подгона» нефти к соседней скважине. Пластовая жидкость за счет гравитационно-гидрофильно-гидрофобного воздействия разделяется на отрезке насосно-компрессорной трубы. Нефть поступает в полость воздействия верхнего плунжера двухплунжерной системы и подается наверх. Вода поступает в полость воздействия нижнего плунжера и подается под пакер в зону отвода для «подгона» пластовой жидкости к следующему насосу. Повышается эффективность работы насоса. 2 н.п. ф-лы, 1 ил.

Изобретение относится к области насосостроения и может быть использовано для создания погружных нефтяных насосов с раздельной подачей нефти наверх и воды вниз в зону отвода, например для «подгона» нефти к соседней скважине.

На ряде скважин существующие погружные насосы перекачивают наверх от 5 до 20% нефти и соответственно от 80 до 95% воды. В процессе перекачки образуется эмульсия, которую наверху разделяют, воду очищают и закачивают обратно в пласт.

Известен патент США US, 5,830,368 «Метод глубинного разделения воды и нефти в нефтяной скважине». Bruce R. Peachey; Edmonton, Canada. Nov. 3, 1998 / Sept. 3, 1996. По данному патенту на гидроциклон подается пластовая жидкость после первого из двух насосов. Отделенная масса воды перекачивается в зону отведения, доступ к которой может осуществляться из той же самой скважины. Поток обогащенной нефти выкачивается на поверхность.

Гидроциклоны очень неустойчивы в работе на небольшое отклонение параметров функционирования (соотносительность нефти, газа, воды).

Наиболее близким по технической сущности к заявляемому способу работы и взятому за прототип является способ работы погружного насоса, заключающийся в осуществлении процесса гравитационно-гидрофобно-гидрофильноо разделения пластовой жидкости с синхронным всасыванием нефти и воды в две полости воздействия с последующим раздельным нагнетанием (Перельштейн Б.Х. «Способ работы погружного насоса». Патент №2263821 от 20.04.03. Опубл. 10.11.2005. Бюл. №1).

Недостатком этого способа является то, что для его осуществления необходимо выравнивать давление в полости, нагнетающей нефть, с полостью, нагнетающую воду, т.к. воздействие происходит через промежуточную жидкость – минеральное масло. При разбалансе давлений возможно разрушение диафрагм, наполняемых промежуточной жидкостью, что усложняет способ работы из-за необходимости введения механизма выравнивания давлений, повышая тем самым энергозатраты.

Наиболее близким по технической сущности к заявляемому устройству, взятому за прототип, является способ работы погружного насоса, реализующий погружной насос, содержащий полости воздействия на пластовую жидкость, узел отбора воды и сепаратор (Перельштейн Б.Х. «Способ работы погружного насоса». Патент №2263821 от 20.04.03. Опубл. 10.11.2005. Бюл. №1).

Недостатком данного насоса является то, что он требует ввода дополнительного гидравлического редуктора с целью разделения подаваемого давления промежуточной жидкости – минерального масла на различные два давления: для вытеснения нефти и для вытеснения воды. В противном случае при разных противодавлениях в минеральном масле, системах нагнетания воды и нефти возможно разрушение диафрагм.

Решаемой технической задачей предлагаемого способа работы погружного насоса и его устройства является повышение эффективности.

Решаемая техническая задача в способе работы погружного насоса, включающем процесс гравитационно-гидрофобно-гидрофильного разделения пластовой жидкости с синхронным всасыванием нефти и воды в две полости воздействия с последующим раздельным нагнетанием достигается тем, что процесс нагнетания осуществляют при несвязанных противодавлениях воды и нефти в полостях их воздействия с помощью плунжерной системы, при этом воду направляют вниз по магистрали отвода, в зону отвода, а нефть направляют вверх на узел отбора нефти.

Решаемая техническая задача погружного насоса, содержащего полости воздействия на пластовую жидкость, узел отбора воды и сепаратор, достигается тем, что он содержит два плунжера, верхний и нижний, полость воздействия верхнего плунжера сообщена с верхней частью сепаратора, а полость воздействия нижнего плунжера – с нижней частью сепаратора, при этом узел отбора воды соединен через магистраль отвода воды с расположенной под пакером зоной отвода.

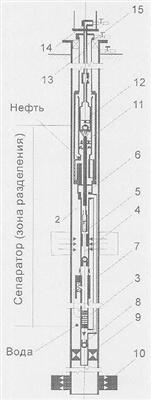

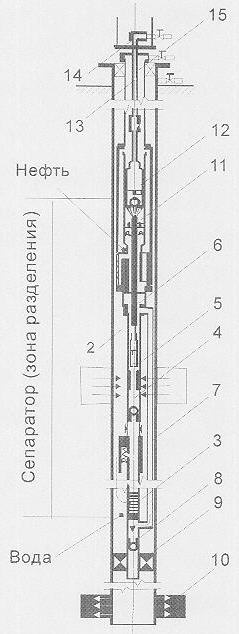

Для пояснения сущности рассмотрим чертеж, где: 1 – продуктивный пласт, 2 – сепаратор (зона разделения), 3 – фильтр, 4 – полость воздействия нижнего плунжера, 5 – нижний плунжер, 6 – узел отбора воды, 7 – магистраль отвода воды, 8 – обратный клапан, 9 – пакер, 10 – зона отвода, 11 – полость воздействия верхнего плунжера, 12 – верхний плунжер, 13 – полый шток плунжера, 14 – узел отбора нефти, 15 – узел отбора нефти из насосно-компрессорных труб.

Способ осуществляют следующим образом.

На процессе всасывания пластовая жидкость поступает из продуктивного пласта 1 в сепаратор (в зону разделения) 2. Проведенные эксперименты показали, что цикл разделения пластовой жидкости на воду и нефть составляет примерно 6-8 сек и именно это делает пространство, в частности, между верхним и нижним плунжерами насоса насосно-компрессорной трубы достаточно качественным сепаратором. Далее из нижней части сепаратора вода засасывается через фильтр 3 в полость воздействия 4 нижней части плунжера 5 (расстояние между фильтром 3 и полостью 4 может составлять десятки метров) и поступает на узел отбора воды 6. Процесс нагнетания воды осуществляют по магистрали 7 через обратный клапан 8 и далее воду подают под пакер 9 в зону отвода 10. Одновременно из верхней части сепаратора нефть поступает на вход в полость воздействия 11 верхнего плунжера 12 и далее нефть по полому штоку плунжера 13 подают наверх через узел отбора нефти 14. Если предусматривается обычный шток, то нефть подается в полость насосно-компрессорных труб и далее отводится через узел отбора 15.

Пример конкретного выполнения

На фазе всасывания начинают процесс разделения. Вода уходит вниз, а нефть – наверх, время цикла разделения порядка 6-8 сек. Последнее определяет производительность насоса ˜8-10 м3/в сутки. Зона гравитационно-гидрофильно-гидрофобного разделения определяется расстоянием между верхним и нижним заборниками (для воды и для нефти). Расстояние между ними (определяется в зависимости от конкретной геологической обстановки) и может составлять 5-50 м.

По описанному способу работы погружного насоса и устройству, его реализующего, возможна интеграция сепаратора гидрофобно-гидрофильного механизма разделения пластовой жидкости с насосами иных типов, например иными плунжерными, винтовыми, центробежными, волновыми насосами.

Для оценки технико-экономических показателей известных способов по сравнению с предложенным можно отметить, что при отводе воды в нижние продуктивные пласты энергозатраты уменьшаются до 60%. При раздельной подаче воды и нефти вверх блокируется образование устойчивых эмульсий, вязкость нефти и воды меньше, чем вязкость их эмульсии, уменьшается отложение парафинов. Потребность насосов подобной идеологии по России составляет порядка 40 тыс. Ожидаемая производительность подобных насосов составляет 8-10 м3/сут по входу.

Формула изобретения

1. Способ работы погружного насоса, включающий процесс гравитационно-гидрофобно-гидрофильного разделения пластовой жидкости с синхронным всасыванием нефти и воды в две полости воздействия с последующим раздельным нагнетанием, отличающийся тем, что процесс нагнетания осуществляют при несвязанных противодавлениях воды и нефти в полостях их воздействия с помощью плунжерной системы, при этом воду направляют вниз по магистрали отвода, в зону отвода, а нефть направляют вверх через узел отбора нефти.

2. Погружной насос, содержащий полости воздействия на пластовую жидкость, узел отбора воды и сепаратор, отличающийся тем, что он содержит два плунжера, верхний и нижний, полость воздействия верхнего плунжера сообщена с верхней частью сепаратора, а полость воздействия нижнего плунжера – с нижней частью сепаратора, при этом узел отбора воды соединен через магистраль отвода воды с расположенной под пакером зоной отвода.

РИСУНКИ


QB4A – Регистрация лицензионного договора на использование изобретения

Лицензиар(ы): Перельштейн Борис Хаимович

Вид лицензии*: НИЛ

Лицензиат(ы): Общество с ограниченной ответственностью “БРИС”

Договор № РД0053630 зарегистрирован 14.08.2009

Извещение опубликовано: 27.09.2009 БИ: 27/2009

* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
