Патент на изобретение №2338036

(54) АРМАТУРНЫЙ КАРКАС

(57) Реферат:

Изобретение относится к области строительства, а именно к пространственным арматурным каркасным сооружениям, и может быть использовано для возведения сооружений любой конфигурации. Технический результат изобретения заключается в том, что оно позволяет собирать модули под любыми углами в жесткие каркасы любой требуемой конфигурации с возможностью закрепления на них трансформируемой заливаемой обшивки. Модули выполнены из соединенных между собой октаэдров, которые образованы линейными элементами. Модули в арматурном каркасе соединены жестко по точкам касания, не расположенным на одной прямой с образованием каркаса требуемой конфигурации. Октаэдры модулей соединены между собой общими гранями в объемные фигуры без ребер, параллельные оси модулей. В вершинах октаэдров выполнены выступы в виде стержней с возможностью закрепления на них слоя заливаемой трансформируемой обшивки. 3 ил.

Изобретение относится к области строительства, а именно к пространственным арматурным каркасным сооружениям, и может быть использовано для возведения сооружений любой конфигурации.

Известен пространственный каркас сооружения [1], который содержит многогранные ячейки, установленные одна на другую гранями с образованием вертикальной или арочной конструкции. Каждая многогранная ячейка выполнена в виде ромбокубооктаэдра.

Известное техническое решение не позволяет изготавливать каркасы любой конфигурации, так как ячейки состоят из одного ромбокубооктаэдра, не содержат октаэдров и соединяются в изделия гранями, не являющимися общими. Из-за этих же факторов изделие сложно в изготовлении.

Известна строительная конструкция [2], которая состоит из вписанных в параллелепипед октаэдров, соединяющихся ребрами, которая наиболее близка к заявляемому решению по технической сущности (прототип).

Известная строительная конструкция не позволяет балкам соединяться под любым углом и получающиеся фигуры жестко подчинены геометрии параллелепипеда и не могут применяться для производства конструкции любой заданной конфигурации.

Задачей изобретения является создание арматурного каркаса, который позволит собирать модули под любыми углами в жесткие каркасы любой требуемой конфигурации с возможностью закрепления на них трансформируемой заливаемой обшивки.

Указанная задача решается тем, что арматурный каркас выполнен из соединенных между собой модулей, состоящих из октаэдров, образованных линейными элементами, причем модули в арматурном каркасе соединены жестко по точкам касания, не расположенным на одной прямой, с образованием каркаса требуемой конфигурации, а октаэдры модулей соединены между собой общими гранями в объемные фигуры, не имеющие в своей основе форму параллелепипеда, то есть выполненные без ребер, параллельных оси модулей, при этом в вершинах октаэдров выполнены выступы в виде стержней с возможностью закрепления на них заливаемой твердеющими смесями трансформируемой обшивки.

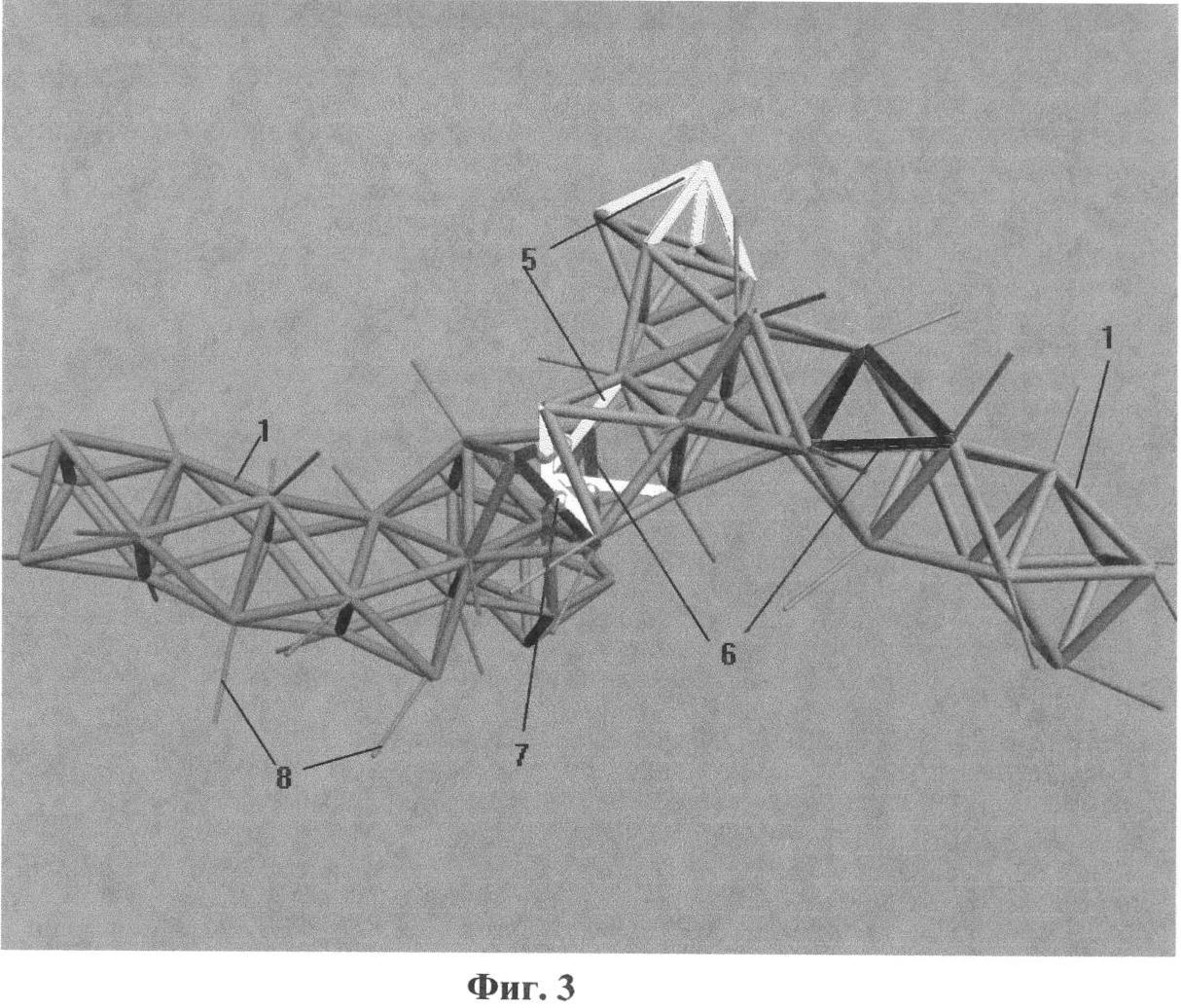

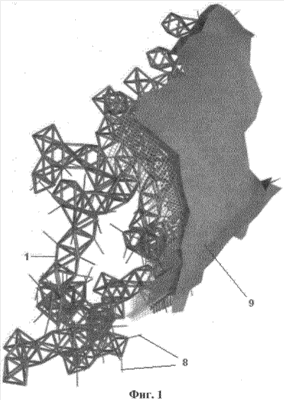

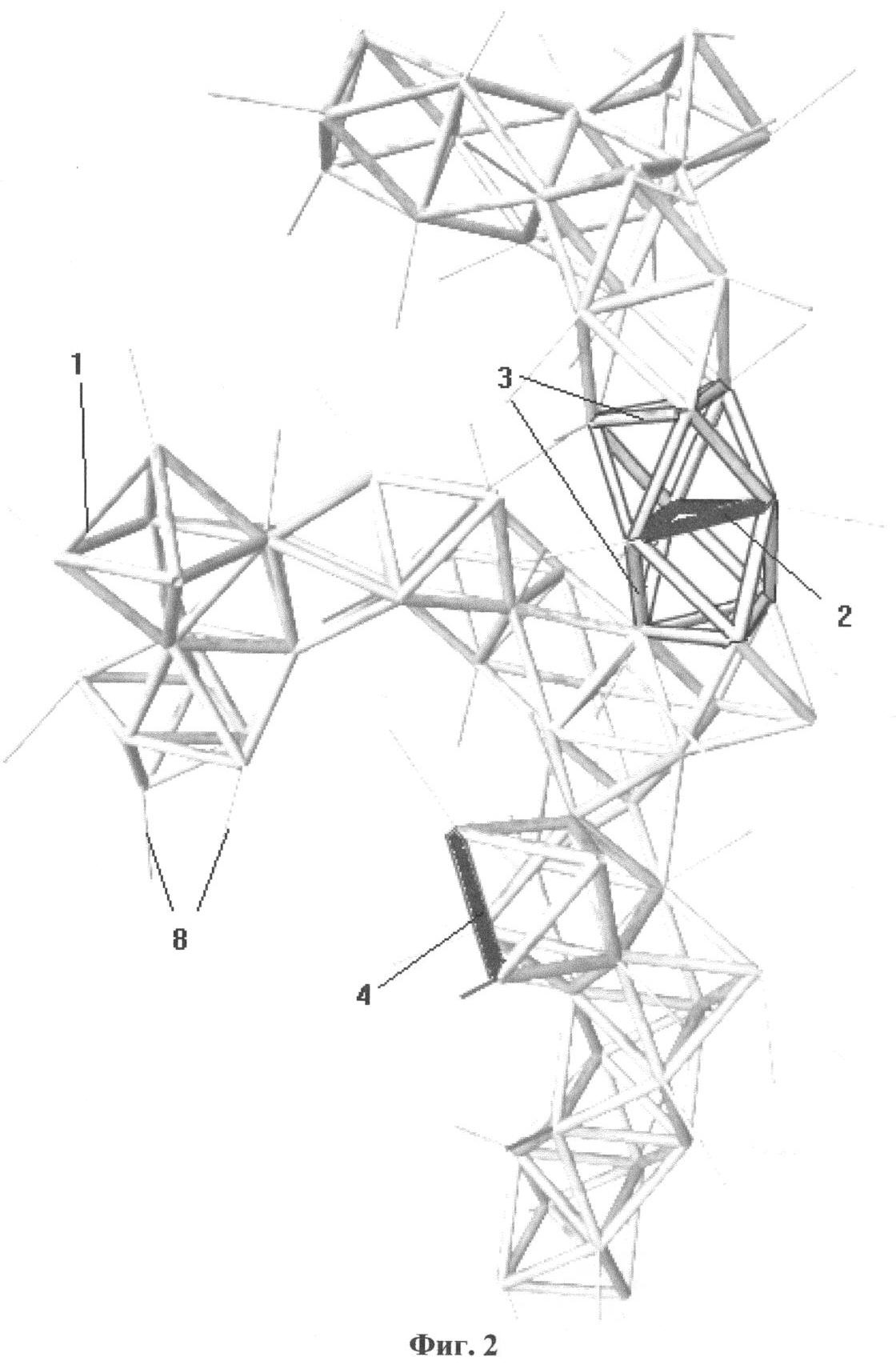

На фиг.1 изображен арматурный каркас, фиг.2 – модуль, фиг.3 – соединение модулей.

Арматурный каркас состоит из модулей 1, которые образованы из соединенных общими гранями 2 октаэдров 3, выполненных из линейных элементов 4. Модули 1 имеют поверхность, состоящую из выступов 5 – вершин октаэдров 3 и охватывающих элементов 6 – треугольных граней октаэдров 3, и поэтому при приближении выступа 5 одного модуля 1 к охватывающему элементу 6 другого модуля 1, возникает несколько точек касания 7, не лежащих на одной прямой, при этом взаимное расположение модулей 1 изменяется плавно с сохранением касания в нескольких точках 7. Соединением в этих точках 7 при подходящем взаимном расположении модулей 1 создается требуемая конфигурация арматурного каркаса.

Также конфигурацию создает сама форма модуля 1, формообразующие способности которого возрастают по мере увеличения количества составляющих его октаэдров 3 и относительно общей конструкции уменьшения их размеров, то есть меняется точность повторения каркасом требуемой конфигурации.

Таким образом, вследствие развернутой пространственной выпуклости и вогнутости взаимное расположение модулей 1 с последующим жестким закреплением можно плавно варьировать в широком диапазоне.

На жесткости октаэдров 3, в которых нагрузка на любую точку в любом направлении распределяется вдоль линейных элементов 4, основана прочность всей конструкции, обратно пропорциональная соотношению длины линейных элементов 4 к их толщине.

При заливке твердеющей смесью армированной трансформируемой обшивки, жестко закрепленной на стержневых выступах 8 вершин октаэдров 3, образуется прочно связанный с каждой точкой каркаса слой 9, ограничивающий пространство вокруг каркаса в виде монолитного корпуса.

Источники информации:

1. Патент РФ №2194128, опубл. Бюл. №34, 2002 «Пространственный каркас сооружения» М. кл. Е04В 1/26.

2. Патент США №6935076 от 30.08.2005 г. Н. кл. 52/80,2 М. кл. Е04В 7/10 «Строительная конструкция».

Формула изобретения

Арматурный каркас, выполненный из соединенных между собой модулей, состоящих из октаэдров, образованных линейными элементами, отличающийся тем, что модули в арматурном каркасе соединены жестко по точкам касания, не расположенным на одной прямой, с образованием каркаса требуемой конфигурации, а октаэдры модулей соединены между собой общими гранями в объемные фигуры без ребер, параллельных оси модулей, при этом в вершинах октаэдров выполнены выступы в виде стержней с возможностью закрепления на них слоя заливаемой трансформируемой обшивки.
