Патент на изобретение №2238531
|
||||||||||||||||||||||||||
(54) СПОСОБ ОПРЕДЕЛЕНИЯ КАЧЕСТВА ПАЯНЫХ ТРУБОК ПРИ ИЗГОТОВЛЕНИИ РАДИАТОРОВ И ТЕПЛООБМЕННИКОВ
(57) Реферат:
Изобретение относится к области изготовления паяных радиаторов и теплообменников. Для определения качества охлаждающих паяных трубок проводятся испытания на выносливость вне радиатора переменным внутренним давлением воздуха при р=

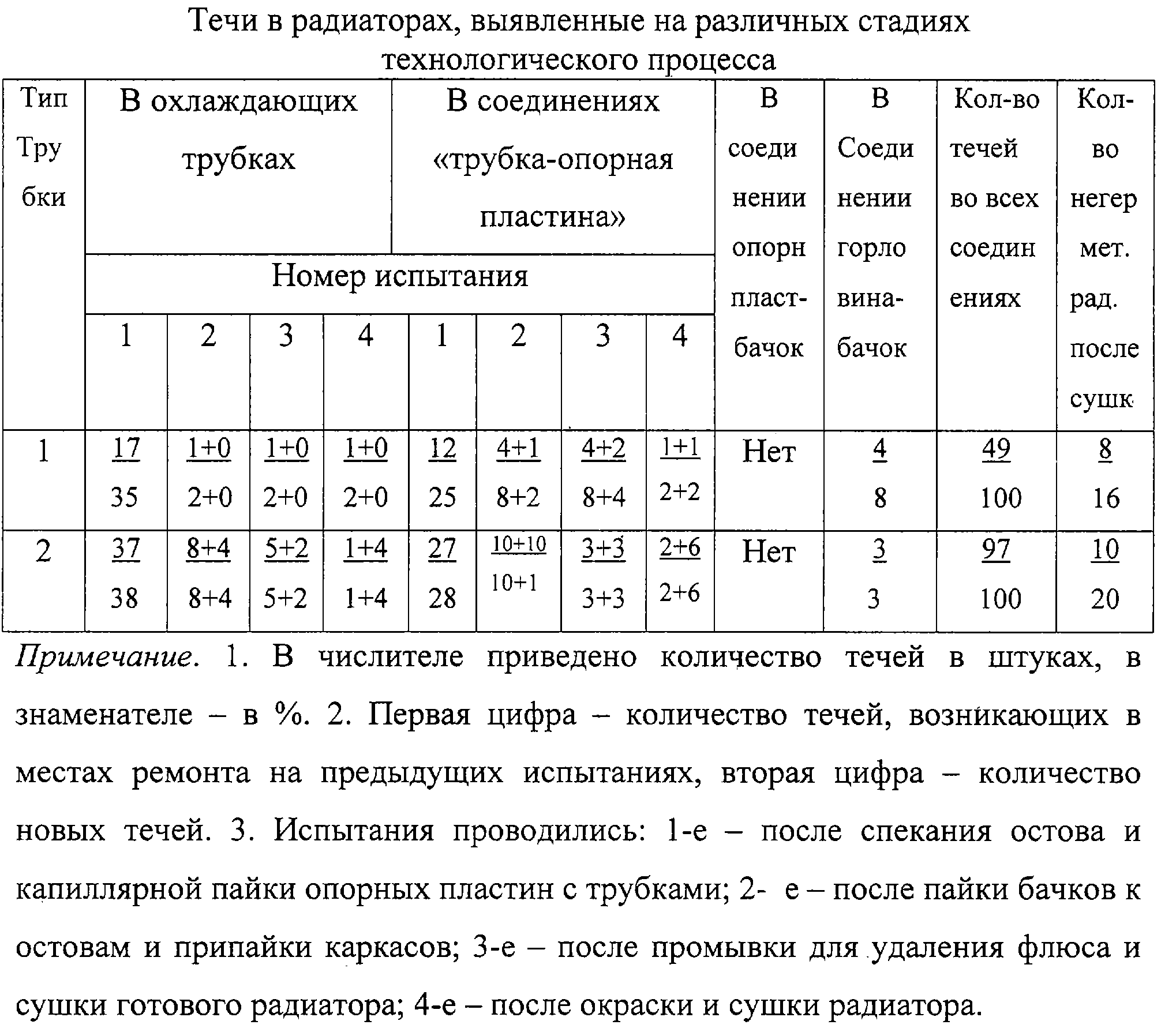

Изобретение относится к области изготовления паяных радиаторов и теплообменников. Радиаторы большегрузных автомобилей изготавливаются либо как трубчато-пластинчатые (КрАЗ), либо как трубчато-ленточные (МАЗ). В трубчато-пластинчатых радиаторах увеличение теплорассеивающей поверхности обеспечивается пластинами, надетыми и припаянными к охлаждающим трубкам, через которые проходит охлаждающая двигатель вода. В трубчато-ленточных радиаторах вместо пластин используются гофрированные ленты, припаиваемые к боковым поверхностям охлаждающих трубок (фиг.1). Изготовление радиаторов включает следующие этапы [1], [2]: 1. Изготовление охлаждающих трубок с применением пайки (фиг.2). Трубка эллиптического сечения сворачивается из ленты на трубозакатном станке, где обслуживается легкоплавким припоем с наружной стороны (тип 1) или с наружной и внутренней (тип 2), после чего в ванне запаивается замок трубки. 2. Изготовление остова, состоящего из охлаждающих трубок с нанесенным на них припоем, охлаждающих пластин или лент и опорных пластин, надеваемых на трубки и припаиваемых к ним (фиг.1). 3. Изготовление верхнего и нижнего бачков, к которым припаиваются горловина и патрубки (фиг.1). 4. Пайка верхнего и нижнего бачков к остову по контуру верхней и нижней опорных пластин (фиг.1). Качество пайки оценивается герметичностью конструкции [2]: 1. Проверяется герметичность остова. Остов после операции спекания в печи и капиллярной припайки опорных пластин заглушается со стороны опорных пластин, заполняется воздухом при избыточном 0,1-0,12 МПа (1,0-1,2 ати) статическом давлении и погружается в воду. Течи обнаруживаются по выделению пузырьков воздуха и фиксируются как: а) течи в охлаждающих трубках, б) течи под опорными пластинами. Течи запаиваются на ремонтной позиции с последующей проверкой герметичности тем же способом. 2. Проверяется герметичность радиатора после припайки к остову верхнего и нижнего бачка. Проверка герметичности осуществляется, как и в предыдущем случае. Течи фиксируются как: а) течи в охлаждающих трубках, б) течи под опорными пластинами (верхней, нижней), в) течи в горловине и патрубках верхнего или нижнего бачка. После ремонта пайкой операция проверки герметичности повторяется. 3. Проверка герметичности готового радиатора после промывки, удаляющей остатки паяльного флюса. Технология проверки герметичности и ремонта аналогична предыдущим. 4. Проверка герметичности готового радиатора после окраски и сушки. Технология проверки герметичности и ремонта аналогична предыдущим. 5. Возможна выборочная проверка герметичности готовых радиаторов на автомобильном заводе после транспортировки их с радиаторного завода. Технология проверки герметичности и ремонта аналогична предыдущим. Таким образом, на всех этапах контроль качества радиатора осуществляется лишь оценкой герметичности отдельных сборок – остова, радиатора – без отдельного контроля охлаждающих паяных трубок вне остова или вне радиатора, хотя наибольшее количество течей на всех этапах технологического цикла обнаруживается именно в охлаждающих трубках (см. таблицу). Выборочно из охлаждающих трубок изготавливаются поперечные шлифы, на которых оценивается соответствие стандарту паяного замка трубки. Применяемые методы контроля охлаждающих трубок в составе остова или радиатора не позволяют выявить место появления течи по периметру трубок, оценить прочность трубок и влияние на нее конструктивных, технологических и иных факторов, сравнить трубки, отличающиеся по конструкции и технологии изготовления. Предлагаемый способ определения качества имеет целью устранить указанные недостатки и отличается тем, что 1. Качество паяной трубки оценивается вне остова или радиатора. 2. Оценка качества паяной трубки осуществляется путем испытаний на выносливость. Определяется количество циклов до появления течи при создании в охлаждающей трубке избыточного давления воздуха р=+0,1 МПа (+1 ати), с последующим вакуумированием до р=-0,1 МПа (-1 ати) при длительности цикла “откачка – давление” 15-20 с. Появление течи обнаруживается по пузырькам воздуха, выделяющегося в воду, куда погружается трубка при испытании. 3. Позволяет определить точное место течи по периметру и длине трубки. 4. Позволяет сопоставить качество трубок в зависимости от конструкции, материалов и технологии изготовления. Предлагаемый способ апробирован при оценке качества трубок на радиаторах КРАЗ (трубчато-пластинчатых) и МАЗ (трубчато-ленточных) фиг.3, что позволило определить наименее прочные места паяных трубок. Трубки, заглушенные с одного конца и другим припаянные к воздушному коллектору, испытывались по описанному режиму до появления течи. Испытания выполнялись на 100 трубках, отбиравшихся у трубозакаточного станка в различное время. Разрушения возникали или на стороне, противоположной паяному шву (зона 1), или рядом со швом с тыльной его стороны (зона 2) при практически полном отсутствии разрушений по шву. Последнее говорит о том, что сразу после изготовления трубки шов по прочности превосходит остальные зоны, возникновение же течи в нем является результатом последующих воздействий на трубку при сборке и пайке остова и других операциях. Частотные кривые позволяют определять наиболее вероятные места течей, сопоставить трубки различной конструкции, различной технологии изготовления. Литература 1. – Лакедемонский А.В., Хряпин В.Е. Паяние и припои. – М.: Металлургиздат, 1961. 2. – ОСТ 37.001.036.72. Радиаторы, сердцевины и трубки системы охлаждения автомобильных двигателей. – Москва: Минавтопром, 1973. Формула изобретения
Способ определения качества паяных трубок при изготовлении радиаторов и теплообменников, отличающийся тем, что паяные трубки вне радиатора доводятся до разрушения при циклическом изменении давления внутри трубки от р=+0,1 МПа (+1 ати) до р=-0,1 МПа (-1 ати) при длительности цикла “давление-вакуум” 15-20 с, критерием качества является число циклов до появления течи. РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 10.04.2005
Извещение опубликовано: 10.12.2006 БИ: 34/2006
|
||||||||||||||||||||||||||
0,1 МПа (
