Патент на изобретение №2238344
|
||||||||||||||||||||||||||
(54) ЛИГАТУРА ДЛЯ ТИТАНОВЫХ СПЛАВОВ
(57) Реферат:
Изобретение относится к металлургии цветных металлов, в частности к производству лигатур, применяемых для легирования титановых сплавов. Предложена лигатура для получения титановых сплавов, содержащая следующие компоненты, мас.%: ванадий 26-35, молибден 26-35, хром 13-20, железо 0,1-0,5, цирконий 0,05-6,0, кремний максимум 0,35, максимум 0,2 каждого элемента из группы, содержащей кислород, углерод и азот. Техническим результатом изобретения является возможность получения высокооднородных по химическому составу высоколегированных титановых сплавов с содержанием алюминия не более 5 мас.%. 1 табл. Изобретение относится к металлургии цветных металлов, в частности к производству лигатур, применяемых для легирования титановых сплавов. Лигатуры широко применяются в производстве титановых сплавов. Их преимущество заключается в том, что они легкоплавкие и равномерно распределяются в сплаве. Титановые сплавы можно легировать различными способами в зависимости от химического состава сплава. Известны двойные и тройные лигатуры, например Al-V, Al-Sn, AL-Mo-Ti, Al-Cr-Mo, с помощью которых, добавляя при необходимости чистые металлы, можно выплавлять любые низко- и среднелегированные титановые сплавы (“Плавка и литье титановых сплавов” Андреев А.Л., Аношкин Н.Ф. и другие. – М.: Металлургия, 1994г, стр.127, табл. 20 [1]). Однако эти и подобные им лигатуры не позволяют получать высоколегированные сплавы с относительно низким ( Наиболее близкой по технической сущности к предлагаемой лигатуре является лигатура для получения титановых сплавов, содержащая следующие компоненты, мас.%: молибден – 23,99; ванадий – 25,44; алюминий – 49,98; железо – 0,19; кремний – 0,22; углерод – 0,06; кислород – 0,07; водород – 0,0017; азот – 0,012 (US 3387971, МПК7: С 22 С 21/00, публ. 11.06.1968) – прототип. Недостатком данной лигатуры при ее использовании для легирования титановых сплавов, содержащих цирконий и хром, является необходимость дополнительного введения чистых тугоплавких металлов в расплав, что в условиях вакуумно-дуговой плавки приводит к непроплавлению отдельных кусков циркония и хрома, приводит к появлению химической неоднородности. В высоколегированных титановых сплавах необходимо обеспечивать достаточно точно химический состав, поэтому, как правило, применение комплексных двойных и тройных лигатур приводит к превышению заданного содержания алюминия в сплаве из-за его большого содержания в двойных и тройных лигатурах. Задачей, на решение которой направлено данное изобретение, является возможность получения высокооднородных по химическому составу высоколегированных титановых сплавов с содержанием алюминия Поставленная задача решается тем, что лигатура для получения титановых сплавов, содержащая алюминий, ванадий, молибден, железо, кремний, кислород, углерод и азот, согласно изобретению дополнительно содержит хром и цирконий, при следующем соотношении компонентов, мас.%: Ванадий 26-35 Молибден 26-35 Хром 13-20 Железо 0,1-0,5 Цирконий 0,05-6,0 Кремний Максимум 0,35 Каждый элемент из группы, содержащей кислород, углерод и азот Максимум 0,2 Алюминий Остальное При содержании основных компонентов в лигатуре меньше нижнего предела не обеспечивается необходимое минимальное содержание алюминия в сплаве Пример осуществления изобретения. Алюминотермическим способом внепечной плавки на блок получены 2 лигатуры (лигатура № 1 и лигатура № 2), плотностью 5,4-5,7 г/см3, низкой пластичностью и температурой плавления, равной ~1720 Результаты химического анализа полученных слитков приведены в таблице, из которой следует что, введение в состав лигатуры циркония и увеличение содержания хрома позволяет повысить химическую однородность слитков за счет исключения добавления в шихту чистых тугоплавких и легкоиспаряющихся металлов. Предлагаемая композиция равноценна по своему химическому составу нескольким комплексным двойным и тройным лигатурам, приготовленным методом алюминотермии и содержащим большое количество алюминия. Применение при плавке нескольких аналогичных лигатур приводит к аккумулированию алюминия в сплаве до недопустимой величины и ограничивает его легирование другими элементами. Применение заявленной лигатуры позволяет получить высоколегированные титановые сплавы, с контролируемым содержанием алюминия и высокой химической однородностью слитка. Формула изобретения
Лигатура для получения титановых сплавов, содержащая алюминий, ванадий, молибден, железо, кремний, кислород, углерод и азот, отличающаяся тем, что она дополнительно содержит хром и цирконий при следующем соотношении компонентов, мас.%: Ванадий 26-35 Молибден 26-35 Хром 13-20 Железо 0,1-0,5 Цирконий 0,05-6,0 Кремний Максимум 0,35 Каждый элемент из группы, содержащей кислород, углерод и азот Максимум 0,2 Алюминий Остальное |
||||||||||||||||||||||||||
5%) содержанием алюминия и высоким содержанием тугоплавких, сильно ликвирующих и летучих элементов (Mo, V, Cr, Fe, Zr) – VST 5553 (5% Al – 5% Мо – 5% V – 3% Cr), VST 55531 (5% Al – 5% Мо – 5% V – 3% Cr – 1% Zr), VST 3553 (3% A1 – 5% Mo – 5% V – 3% Cr), VST 35531 (3% Al – 5% Mo – 5% V – 3% Cr – l% Zr).

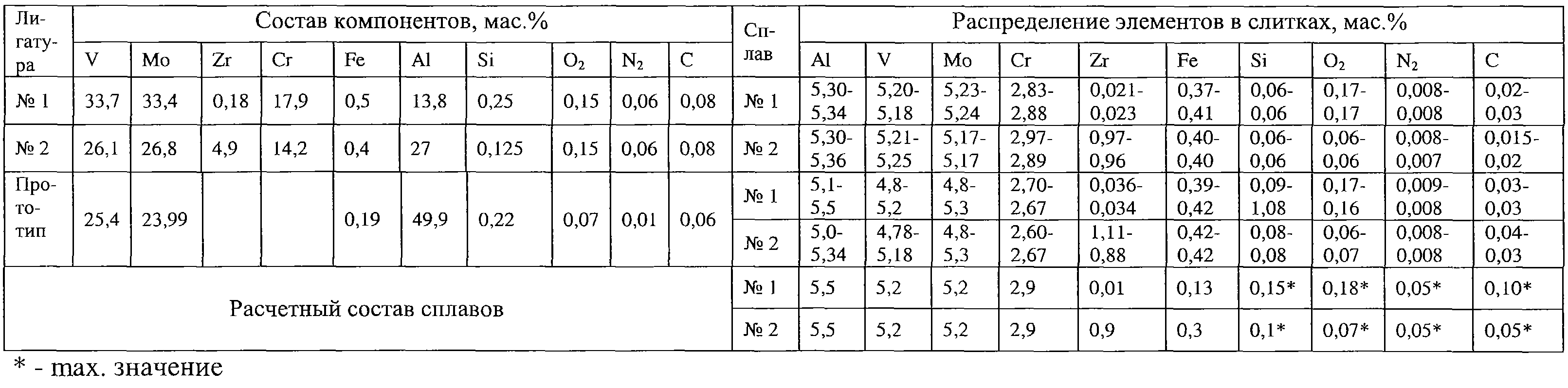

, что обеспечивает ее хорошее растворение в расплаве. Химический состав лигатур приведен в таблице. Лигатуры были апробированы при проведении 2 плавок титановых сплавов VST 5553 (№ 1) и VST 55531 (№ 2). Слитки выплавлены методом вакуумно-дугового переплава расходуемого электрода. Одновременно были проведены контрольные плавки вышеуказанных сплавов с использованием лигатуры с составом компонентов по прототипу, с добавлением металлического хрома и циркония и лигатур A1-V и Al-Mo-Ti.
