Патент на изобретение №2238302
|
||||||||||||||||||||||||||
(54) СМАЗОЧНАЯ КОМПОЗИЦИЯ
(57) Реферат:

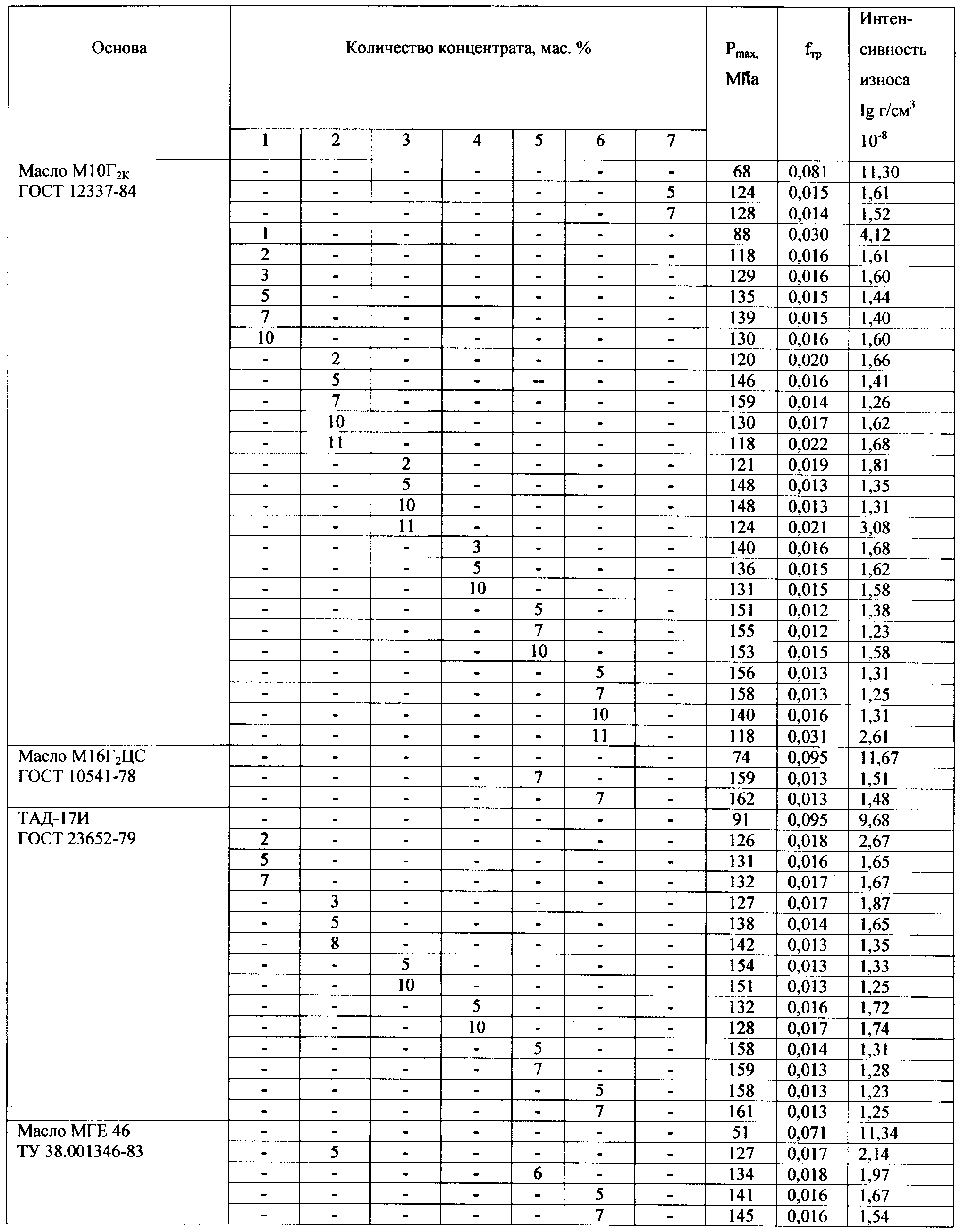

Использование: в области машиностроения при смазке узлов трения машин и механизмов. Сущность: композиция на основе нефтяных или синтетических масел содержит добавку в количестве 3-10 мас.%. Добавка включает комплекс диоксимолибдена (VI) с бензоилгидразоном 2-гидроксинафтальдегида формулы в количестве 2-5 мас.%, алкиловый (С6-С12) эфир молочной кислоты в количестве 15-98 мас.% и может содержать эфир пентаэритрита и жирных (С6-С10) кислот в количестве не более 80 мас.%. Технический результат – улучшение смазочных характеристик масел (увеличение нагрузочных характеристик и снижение коэффициента трения и интенсивности изнашивания на 20-70%). 1 табл. Изобретение относится к смазочным композициям и может быть использовано в области машиностроения при смазке узлов трения машин и механизмов. Известны смазочные композиции на нефтяной или синтетической основе с добавлением активных концентратов-добавок органического происхождения (а.с. СССР №1616977, МКИ С 10 М 135/14, 1990 г.). Их трибометрические характеристики в некоторых случаях остаются недостаточно высокими. Наиболее близкой по составу является смазочная композиция на нефтяной или синтетической основе с добавлением концентрата, включающего азотсодержащее соединение, стеарат меди и диоктилазелаинат (а.с. СССР №1616978, МКИ С 10 М 141/06, 1990 г.). Композиция обладает хорошими антифрикционными, противоизносными и нагрузочными характеристиками. Однако в некоторых случаях, в частности при использовании в качестве основы моторных, трансмиссионных и гидравлических масел, ее трибометрические характеристики остаются недостаточно высокими. Задачей изобретения является композиция на основе нефтяных или синтетических масел с высокими трибометрическими характеристиками, в том числе при использовании моторных, трансмиссионных и гидравлических масел. Техническим результатом изобретения является повышение нагрузочных, противоизносных и антифрикционных характеристик смазочных композиций на основе нефтяных и смазочных масел. Технический результат достигается тем, что композиция на основе нефтяного или синтетического масла с добавкой алкилового эфира молочной кислоты, соединения металла и органического соединения в качестве алкилового эфира молочной кислоты содержит алкиловый (С6-С12) эфир молочной кислоты /алкил (С6-C12) лактат/, в качестве соединения металла содержит комплекс диоксимолибдена (VI) с бензоилгидразоном 2-гидрокси-1-нафтальдегида формулы /комплекс молибдена/ в качестве органического соединения эфир пентаэритрита и жирных (С6-С10) кислот /эфир-2/. При этом компоненты добавки взяты в соотношении, мас.%: Комплекс молибдена 2-5 Алкил(С6-С12) лактат 15-98 Эфир-2 Не более 80 Количество добавки в композиции составляет 3-10 мас.%. Композиция обладает изобретательским уровнем, так как содержит в качестве компонентов добавки – неиспользуемый ранее в качестве добавки в смазочных композициях комплекс диоксимолибдена VI с бензоилгидразоном 2-гидрокси-1-нафтальдегида (Symal A., Kumar D. Indian J. Chem. 1982, A.21, №5, р.534-536); при этом в ряду ароилгидразонов 2-гидроксинафтальдегидов неизвестны комплексные соединения, используемые в смазочных композициях; – не описанный ранее алкиловый (C6-C12) эфир молочной кислоты в количестве 15-98 мас.%; при этом наиболее близкий по структуре алкиловый (С3-С8) эфир молочной кислоты используется в смазочной композиции в количестве 85-92 мас.% /а.с. СССР №1617954/. Для приготовления добавки в примерах осуществления изобретения использованы компоненты добавки: – эфир пентаэритрита и жирных (С6-С10) кислот /ТУ 38-101272-72/; – алкиловый (С6-С12) эфир молочной кислоты, полученный взаимодействием молочной кислоты 80%-ной /ТУ 6-09-09-13 5-88/ и смеси спиртов СН3(СН2)nOН, где n=6-12 /ТУ 6-09-14-1895-81/ в присутствии серной кислоты (d=1,84) при нагревании до 110-140 – комплекс диоксимолибдена (VI), полученный взаимодействием эквимолярных количеств раствора бензоилгидразона 2-гидрокси-1-нафтальдегида в изопропиловом спирте и молибденовокислого аммония в 1н. растворе серной кислоты при нагревании на водяной бане (Symal A., Kumar D. Indian J. Chem. 1982, А.21, №5, р.534-536). Добавку получают смешиванием компонентов при нагревании 60-100 Композицию готовят смешением компонентов (масел и добавки). Для приготовления композиции в примерах осуществления изобретения использованы моторные масла М10Г2к, М6з/12Г1, МТ-16П, М2ОВ2Ф, М16Г2ЦС, трансмиссионные масла ТАп-15В, ТАД-17И и гидравлические масла марки “А”, МГЕ-46, ВМГЗ. Смазочные характеристики исследовались на машине торцевого трения. Подвижные образцы-пальчики диаметром 6 мм и неподвижные плашки изготавливались из стали-45. Объем масляной ванны 35-40 см3, средняя скорость скольжения 0,8 м/с, нагружение ступенчатое. Длительность испытания – 5 часов. Фиксируют максимальную нагрузку (Рmах), выше которой не реализуется устойчивый режим трения и коэффициент трения (fтp). Износ определялся по разности массы образцов до и после трения. Интенсивность износа (Ig) рассчитывалась по формуле Ig=G/SL, где G – потеря массы образцов после трения, S – площадь контакта, L – путь трения. Для трибометрических испытаний готовили концентрат-добавку состава, мас.%: Концентрат 1 Комплекс молибдена 5 Алкиллактат 15 Эфир-2 Остальное Концентрат 2 Комплекс молибдена 2 Алкиллактат 30 Эфир-2 Остальное Концентрат 3 Комплекс молибдена 5 Алкиллактат 40 Эфир-2 Остальное Концентрат 4 Комплекс молибдена 4 Алкиллактат 70 Эфир-2 Остальное Концентрат 5 Комплекс молибдена 3 Алкиллактат 80 Эфир-2 Остальное Концентрат 6 Комплекс молибдена 5 Алкиллактат 95 Данные трибометрических испытаний композиций на основе масел с добавлением вышеуказанных концентратов приведены в таблице. Там же для сравнения приведены результаты испытаний композиции по а.с. №1616978 на основе масла М10Г2 с добавкой состава: Судан IV – 5 мас.%, стеарат меди – 3 мас.%, диоктилазелаинат – остальное (концентрат 7). Данные таблицы свидетельствуют об улучшении смазочных характеристик предлагаемой композиции по сравнению с известной при добавлении одинаковых количеств добавок к одним и тем же маслам. Так нагрузочные характеристики, антифрикционные и противоизносные увеличиваются на 20-70%. Формула изобретения
Смазочная композиция, содержащая нефтяное или синтетическое масло и 3-10 мас.% добавки, включающей комплекс диоксимолибдена (VI) с бензоилгидразоном 2-гидрокси-1-нафтальдегида формулы: алкиловый(С6-С12)эфир молочной кислоты (алкил(С6-С12)лактат) и эфир пентаэритрита и жирных(С6-С10) кислот (эфир-2) при следующем соотношении компонентов добавки, мас.%: Комплекс молибдена 2-5 Алкил(С6-С12)лактат 15-98 Эфир-2 Не более 80 |
||||||||||||||||||||||||||
С в вакууме; выход продукта составляет 70-80 вес.%; продукт идентифицирован методами УФ- и ИК-спектроскопии;
(комплекс молибдена)
