Патент на изобретение №2238289
|
||||||||||||||||||||||||||
(54) ЭПОКСИДНАЯ КОМПОЗИЦИЯ ДЛЯ ЗАЩИТЫ ОТ КОРРОЗИИ ДЕТАЛЕЙ МАШИН И МЕХАНИЗМОВ
(57) Реферат:
Изобретение относится к эпоксидным композициям и может быть использовано для защиты от коррозии деталей машин и механизмов, работающих в контакте с коррозионными средами в машиностроении, а также для защиты нефтедобывающего оборудования, тары, цистерн и резервуаров. Композиция включает эпоксидную смолу ЭД-20, смолу оксилин-5 или оксилин-6, аминофенольный отвердитель АФ-2, аэросил, полиэтиленполиамин, толуол и жидкость гидрофобизирующую 136-41. Определенное соотношение компонентов повышает долговечность композиции. 3 табл. Изобретение относится к эпоксидным композициям и может быть использовано в машиностроении, нефтяной и нефтехимической промышленности для защиты от коррозии деталей машин и механизмов, работающих в контакте с коррозионными средами, а также для защиты и нефтегазодобывающего оборудования, тары, цистерн и резервуаров. Известна эпоксидно-оксилиновая композиция /В.И.Сафрончик. Защита от коррозии строительных конструкций и технологического оборудования. Л.: Стройиздат, 1988 г., с.57, таблица. II, рецептура X/, содержащая эпоксидную смолу ЭД-20, смолу оксилин-5 или оксилин-6, аминофенольный отвердитель АФ-2, фуриловый спирт, графитовый порошок, аэросил при следующем соотношении компонентов, мас.ч.: Эпоксидная смола ЭД-20 15 Смола оксилин-5 или оксилин-6 85 Аминофенольный отвердитель АФ-2 25 Фуриловый спирт 20 Графитовый порошок 40 Аэросил 3,5 Однако известная композиция после ее нанесения и отвердения не обладает достаточной водонепроницаемостью, предъявляемой при эксплуатации к эпоксидным композициям. Наиболее близким техническим решением к заявляемому изобретению является эпоксидная композиция [патент №2165947, С 09 D 5/10], включающая эпоксидную смолу ЭД-20, смолу оксилин-5 или оксилин-6, аминофенольный отвердитель АФ-2, аэросил, полиэтиленполиамин, толуол и пудру алюминиевую при следующем соотношении компонентов, мас.ч.: Эпоксидная смола ЭД-20 78…82 Смола оксилин-5 или оксилин-6 18…22 Аминофенольный отвердитель АФ-2 5…7 Аэросил 3…3,5 Полиэтиленполиамин 6…9 Толуол 12…18 Пудра алюминиевая 15…25 Недостатком прототипа являются невысокие защитные свойства покрытий при длительном воздействии воды и водных электролитов, обусловленные развитием подпленочной коррозии металла и отслоения материала покрытия от основы (обычно стали, чугуна). Предлагаемое изобретение решает техническую задачу повышения долговечности эпоксидной композиции. Сущность изобретения заключается в том, что известная эпоксидная композиция, включающая эпоксидную смолу ЭД-20, смолу оксилин-5 или оксилин-6, аминофенольный отвердитель АФ-2, аэросил, полиэтиленполиамин, толуол, согласно изобретению дополнительно содержит жидкость гидрофобизирующую 136-41 при следующем соотношении компонентов, мас.ч.: Эпоксидная смола ЭД-20 65…70 Смола оксилин-5 или оксилин-6 30…35 Аминофенольный отвердитель АФ-2 18…22 Аэросил 3…3,5 Полиэтиленполиамин 5…7 Толуол 12…18 Графит молотый 25…30 Жидкость гидрофобизирующая 136-41 4…5 Эпоксидную композицию для защиты от коррозии деталей машин и оборудования изготавливают на основе эпоксидной смолы ЭД-20 в виде готовых компаундов с другими добавками при точном дозировании и перемешивании, причем отвердители АФ-2 и полиэтиленполиамин добавляют в последнюю очередь. Физико-механические свойства определяли на образцах, полученных путем отвердения композиций в формах при температуре 18…22 Пример 1. Графитовый порошок 25 мас. ч. тщательно смешивают с жидкостью гирофобизирующей 4 мас. ч. и толуолом 12 мас. ч., добавляют эпоксидную смолу ЭД-20 65 мас. ч., смолу оксилин-5 35 мас. ч., аэросил 3 мас. ч., тщательно перевешивают в стеклянном сосуде, затем добавляют полиэтиленполиамин 7 мас. ч. и АФ-2 22 мас. ч., продолжая интенсивное перемешивание. В зависимости от того, какая характеристика подлежит определению, приготовленной композицией заполняют соответствующие формы или наносят на поверхность субстрата (сталь 20). Отвердение образцов проводят при комнатной температуре в течение 48 ч, после чего определяют свойства. Результаты испытаний приведены в таблице 2. Пример 2. Графитовый порошок 30 мас. ч. тщательно смешивают с жидкостью гирофобизирующей 5 мас. ч. и толуолом 18 мас. ч., добавляют эпоксидную смолу ЭД-20 70 мас. ч., смолу оксилин-5 30 мас. ч., аэросил 3,5 мас. ч., тщательно перевешивают в стеклянном сосуде, затем добавляют полиэтиленполиамин 5 мас. ч. и АФ-2 22 мас. ч., продолжая интенсивное перемешивание. В зависимости от того, какая характеристика подлежит определению, приготовленной композицией заполняют соответствующие формы или наносят на поверхность субстрата (сталь 20). Отвердение образцов проводят при комнатной температуре в течение 48 ч, после чего определяют свойства. Результаты измерений представлены в таблице 3. Из таблиц 1, 2, 3 видно, что водопоглощение предлагаемой композиции существенно ниже, чем у прототипа, при сохранении прочих свойств примерно на уровне прототипа. Для получения предлагаемой в данном изобретении эпоксидной композиции использовали эпоксидную смолу ЭД-20 по ГОСТ 10587-84, смолу оксилин-5 или оксилин-6 ТУ 6-02-1376-87, АФ-2 ТУ 6-05-1663-79, аэросил ГОСТ 14922-77, полиэтиленполиамин (ПЭПА) ТУ 202.2-906-86, толуол ГОСТ 5789-78, графитовый порошок ГОСТ 5420-74, жидкость гидрофобизирующая 136-41 ГОСТ 10834-76. Жидкость гидрофобизирующая 136-41 представляет собой полимер этилгидросилоксана и предназначается для придания гидрофобных свойств различным материалам и изделиям. Плотность жидкости при 20 Эпоксидная композиция по предлагаемому изобретению может быть использована в машиностроительной, нефтегазодобывающей, нефтеперерабатывающей, нефтехимической промышленности. Использование предлагаемой композиции позволяет повысить водостойкость покрытий к их долговечности при использовании в условиях контакта с водосодержащими рабочими средами. Формула изобретения
Эпоксидная композиция для защиты от коррозии деталей машин и механизмов, включающая эпоксидную смолу ЭД-20, оксилин-5 или оксилин-6, аминофенольный отвердитель АФ-2, аэросил, полиэтиленполиамин, толуол, отличающаяся тем, что она дополнительно содержит жидкость гидрофобизирующую 136-41 на основе этилгидросилоксана при следующем соотношении компонентов, мас.ч.: Эпоксидная смола ЭД-20 65-70 Смола оксилин-5 или оксилин-6 30-35 Аминофенольный отвердитель АФ-2 18-22 Аэросил 3-3,5 Полиэтиленполиамин 5-7 Толуол 12-18 Графит молотый 25-30 Жидкость гидрофобизирующая 136-41 4-5 MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 23.05.2005
Извещение опубликовано: 10.12.2006 БИ: 34/2006
|
||||||||||||||||||||||||||

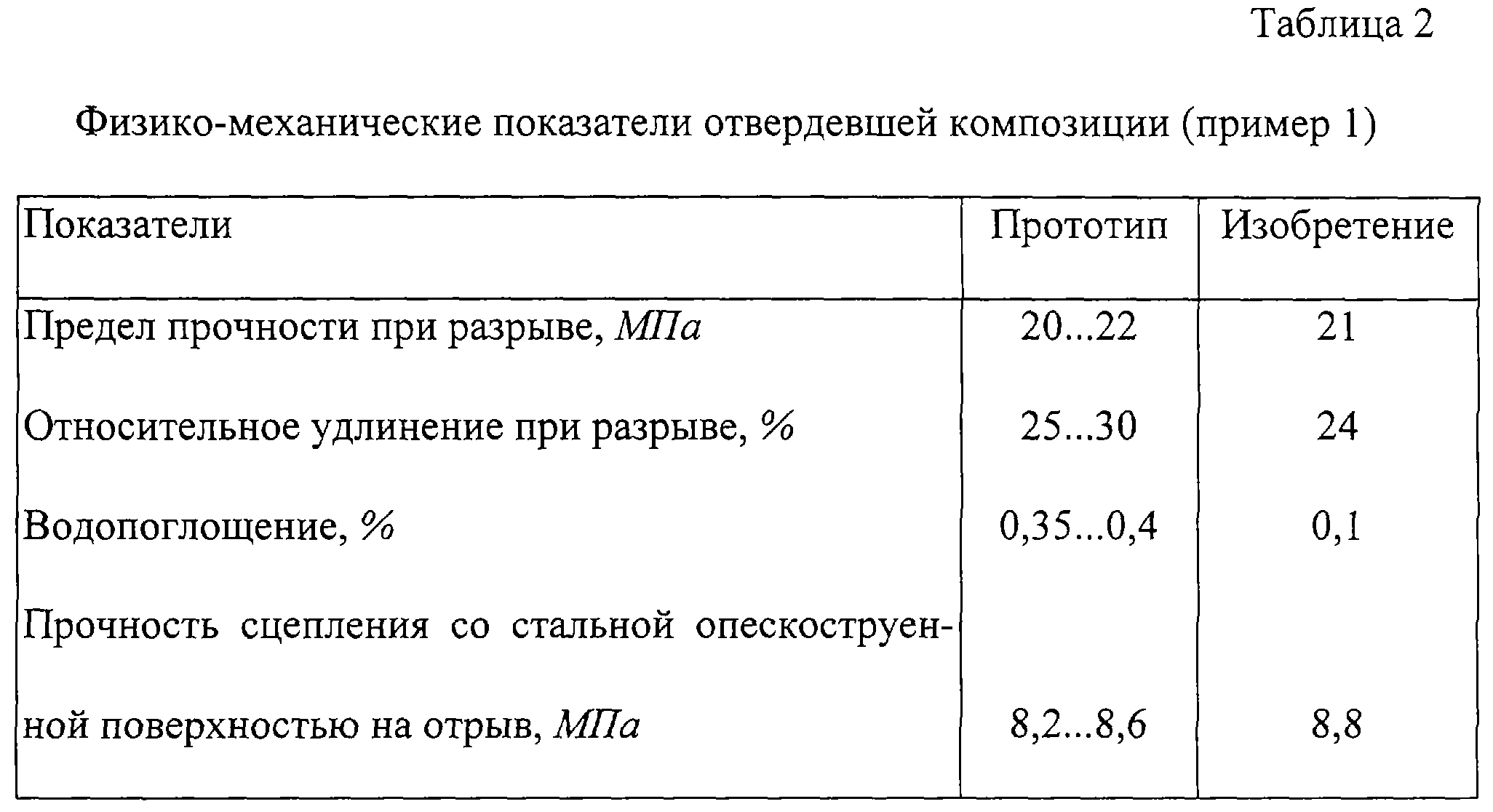

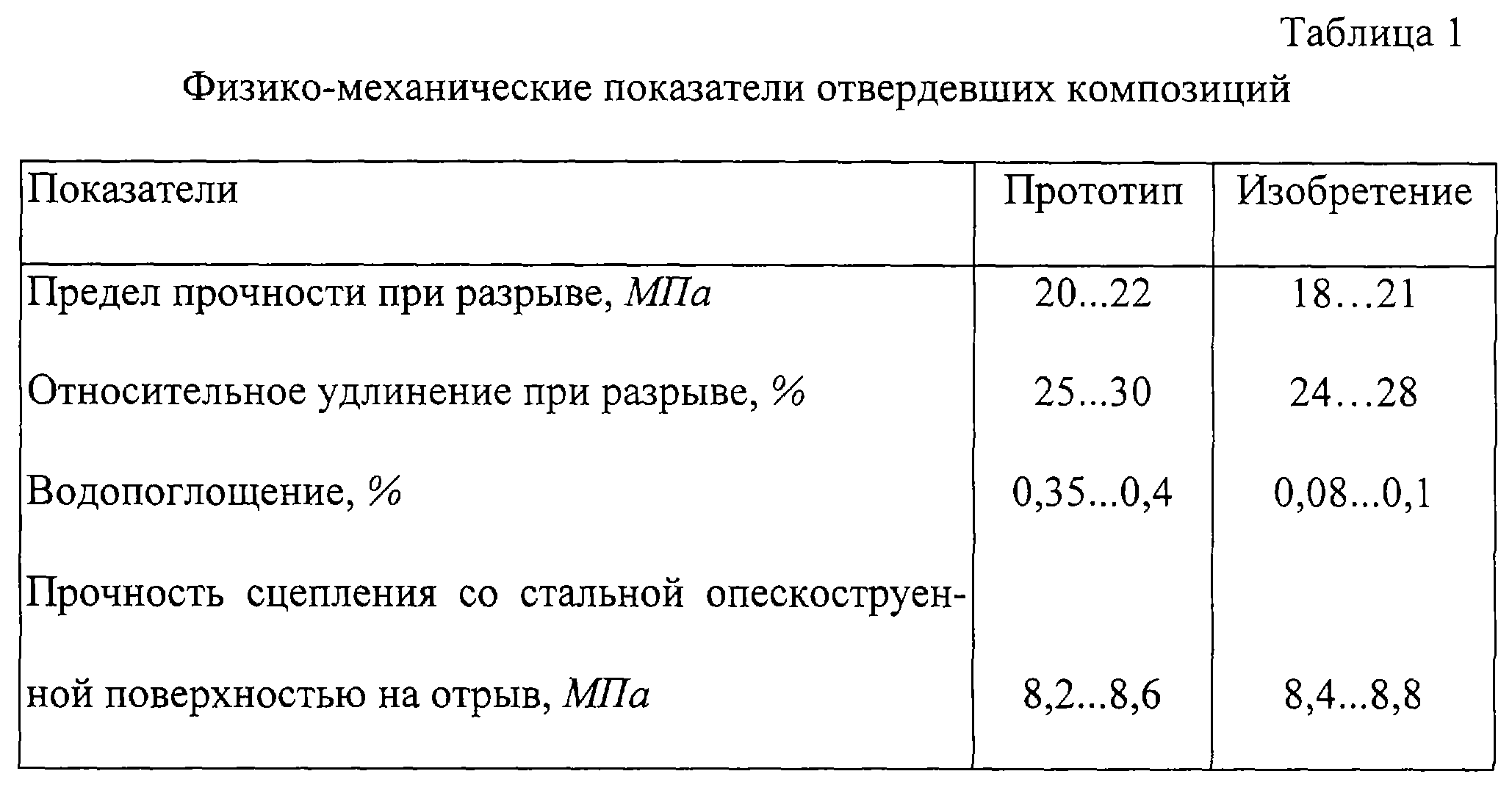

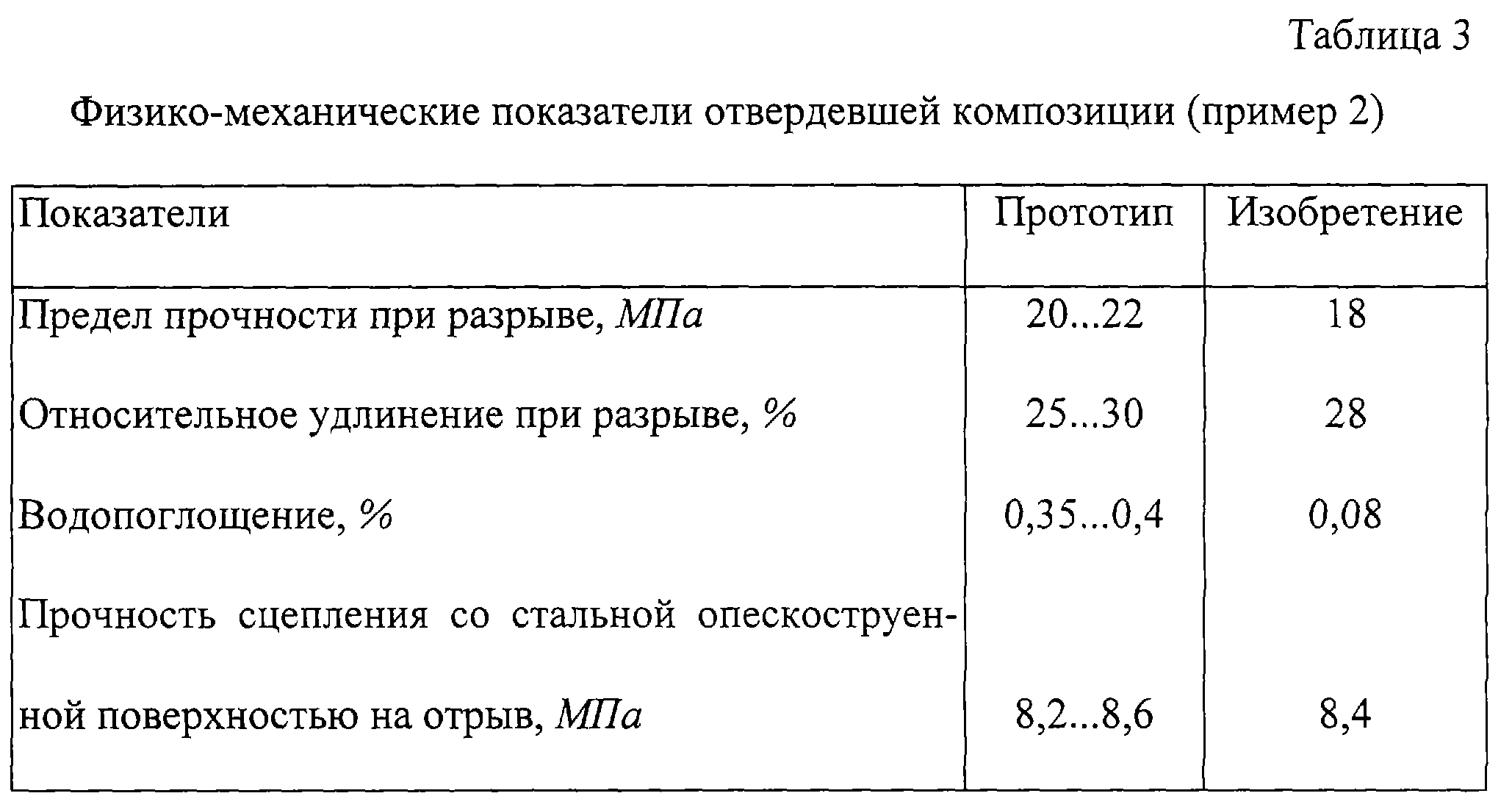

С в течение 48 часов (таблица 1).
