Патент на изобретение №2238257
|
||||||||||||||||||||||||||
(54) СОСТАВ ВОСПЛАМЕНИТЕЛЬНЫЙ ТЕРМОСТОЙКИЙ
(57) Реферат:
Изобретение относится к воспламенительным составам, используемым для снаряжения замедлительных и предохранительных взрывательных устройств, работающих в условиях кинетического нагрева. Предложен состав воспламенительный термостойкий, содержащий горючее – кремний, окислители – свинцовый сурик и хромат свинца, связующее – кремнийорганический лак. Изобретение направлено на создание термостойкого воспламенительного состава с высокой воспламеняющей способностью и малой чувствительностью к механическим воздействиям. 1 табл. Изобретение относится к пиротехническим составам, а именно к воспламенительным составам, используемым для снаряжения замедлительных и предохранительных взрывательных устройств (ВУ), работающих в условиях кинетического нагрева. Известны пиротехнические воспламенительные составы: патенты Франции №2216248 от 1973 г., №2210984 от 1975 г.; патенты США №3753811 от 1973 г., №3793100 от 1974 г., №3712222 от 1974 г., №3617403 от 1972 г., №4042430 от 1972 г., №3701697 от 1972 г.; патенты ФРГ №2210944 от 1975 г., №3018210 от 1985 г.; патент Великобритании №1344609 от 1974 г. и другие, которые рекомендуются как средства воспламенения. Но одни составы не термостойкие, разлагаются и окисляются при температуре выше 180 Составы, имеющие в своей рецептуре такие горючие, как цирконий или бор, обладают повышенной чувствительностью к механическим воздействиям. Приведенные недостатки не позволяют применять эти составы в современных ВУ. Наиболее близким аналогом изобретения является огнеупорный состав, стойкий при хранении, служащий для передачи огня пиросоставам (пат. США №3617403, РЖ, 1972, 16 Н 568) имеет рецептуру, мас.%: Горючее – бор или кремний 3-12 Окислитель – свинцовый сурик или окись свинца 80-95 Фторполимер “Viton A” (CF2CHzCF2)х 2-12 Состав по прототипу термостоек, но имеет высокую скорость горения, низкую воспламеняющую способность и высокую чувствительность к трению. Технической задачей данного изобретения является создание нового термостойкого воспламенительного состава с высокой воспламеняющей способностью и малой чувствительностью к механическим воздействиям. Технический результат достигается за счет того, что в качестве горючего используется кремний, в качестве окислителя свинцовый сурик и дополнительно хромат свинца, в качестве связующего кремнийорганический лак, а компоненты взяты в следующем соотношении, мас.%: Кремний 18-22 Свинцовый сурик 14-25 Хромат свинца 56-60 Лак кремнийорганический 1-4 Указанные компоненты выпускаются российской промышленностью, хорошо изучены, но в данной композиции и соотношении используются впервые. Соотношение компонентов и характеристики патентуемого состава и прототипа представлены в таблице. Из таблицы видно, что патентуемый состав благодаря применению в качестве горючего кремния, окислителей – свинцового сурика и хромата свинца, а в качестве связующего кремнийорганического лака при выбранном соотношении компонентов имеет одинаковую с прототипом термостойкость, но при этом меньшую скорость горения (почти в 3 раза), что улучшает его воспламеняющую способность, чувствительность к трению его на порядок ниже; состав безотказно передает огневой импульс как при нормальных условиях, так и в вакууме и при отрицательных температурах. Патентуемый состав прошел успешные испытания в специализированных организациях и рекомендован для снаряжения замедлительных и предохранительных ВУ, работающих в условиях кинетического нагрева. Формула изобретения

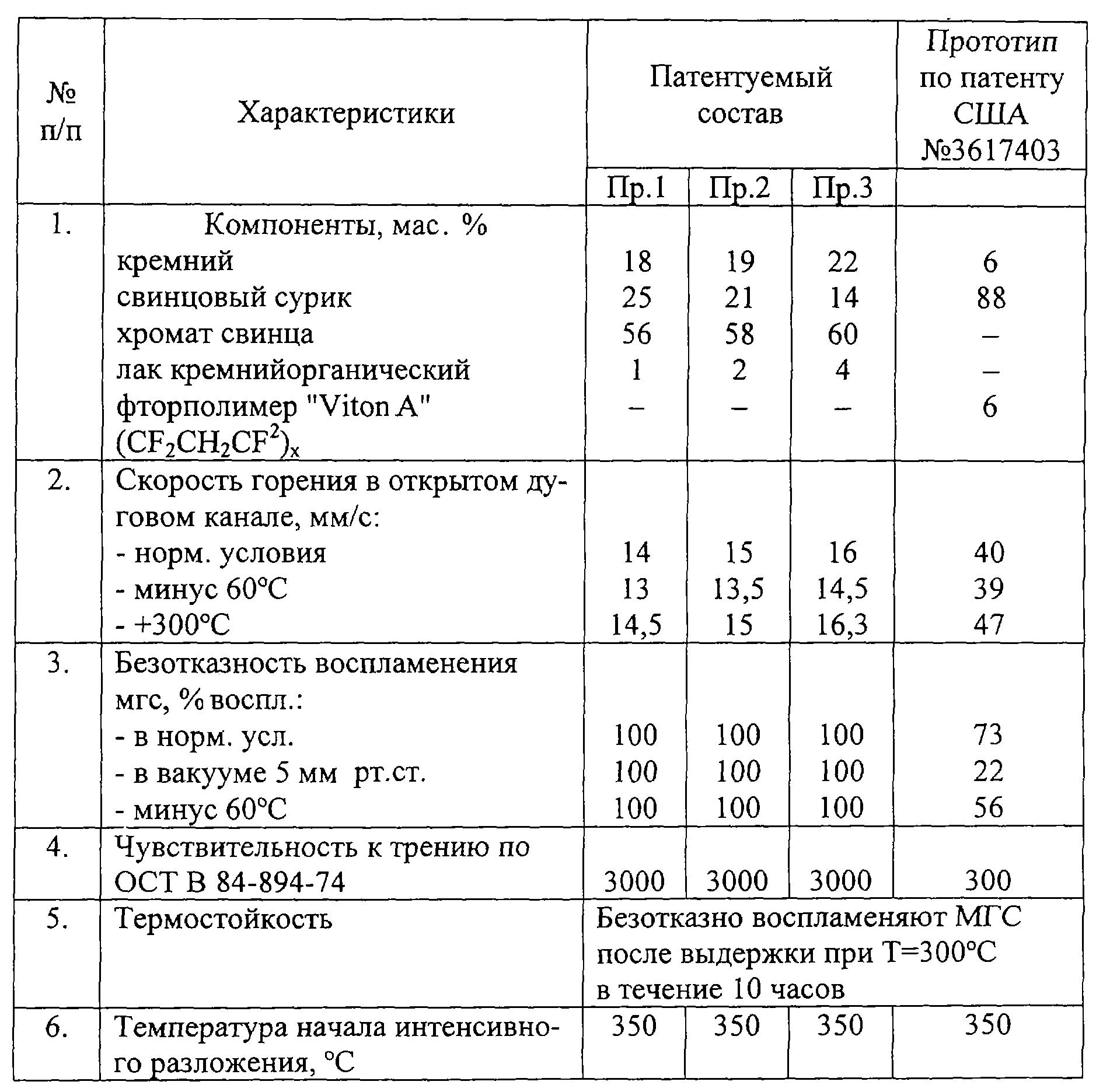

Состав воспламенительный термостойкий, содержащий окислитель – свинцовый сурик, горючее – кремний и связующее, отличающийся тем, что в качестве окислителя он дополнительно содержит хромат свинца, а в качестве связующего – кремнийорганический лак, при следующем соотношении, мас.%: Горючее – кремний 18-22 Окислитель – свинцовый сурик 14-25 Окислитель – хромат свинца 56-60 Связующее – кремнийорганический лак 1-4 |
||||||||||||||||||||||||||
С, т.к. содержат коллоксилин, калиевую селитру, цирконий. Другие составы имеют высокую скорость горения, которая не обеспечивает длительный контакт с воспламеняемой поверхностью, а большое количество шлаков, образующихся при высокой (до 700°С) температуре горения, выбрасывается из канала, что ухудшает воспламеняющую способность.
