Патент на изобретение №2335843
|
||||||||||||||||||||||||||
(54) КОММУТАТОР НАПРЯЖЕНИЯ С ЗАЩИТОЙ ОТ ПЕРЕГРУЗКИ ПО ТОКУ
(57) Реферат:
Предлагаемое изобретение относится к области электронной техники и может быть использовано в коммутируемых источниках питания с защитой от перегрузки по току. Технический результат заключается в расширении функциональных возможностей за счет осуществления защиты от перегрузки по току как в переходном процессе – при наличии емкостной нагрузки – при включении питания блока нагрузки или дополнительных потребителей после включения блока нагрузки, так и в установившемся состоянии. Коммутатор напряжения с защитой от перегрузки по току содержит датчик тока, электронный ключ, выполненный по схеме двухтактного повторителя, который подает питание в блок нагрузки. Дополнительно введенные апериодическое звено, транзистор и диод, включенный последовательно с база-эмиттерным переходом указанного транзистора, включены в цепь управления электронного ключа в виде электронного шунта. Выходным сигналом электронного ключа при превышении нагрузки выше заданной обеспечивается управлением электронным шунтом, обеспечивая прерывание тока через нагрузку. 1 з.п. ф-лы, 2 ил.
Предлагаемое изобретение относится к техническим средствам электронной техники и может быть использовано для коммутации напряжения от источника питания в блок нагрузки с защитой его от превышения тока, а также для защиты от перегрузки как источника питания, так и самого коммутатора напряжения. Известен компенсационный стабилизатор напряжения [1] с защитой от перегрузки по току, содержащий электронный коммутатор, выполненный на транзисторе, ограничительный резистор и второй транзистор, управляющий электронным коммутатором. Недостатком указанного устройства является невозможность полного отключения нагрузки от источника напряжения, что может привести к недопустимым режимам работы блока нагрузки. Например, если блоком нагрузки является электронное устройство, то элементы этого устройства будут находиться под пониженным недопустимым напряжением. Известен ряд устройств – коммутаторов напряжения [2-5], построенных на основе последовательно соединенных электронного ключа и шунта; по увеличению падения напряжения на последнем с помощью компараторов и элементов логики осуществляется управление (выключение) электронного ключа. В качестве прототипа заявляемого устройства по функциональному назначению можно указать на «Коммутатор напряжения с защитой от перегрузки по току» [5]. Устройство-прототип содержит соединенные последовательно с блоком нагрузки электронный ключ и датчик тока нагрузки, а также триггер и блок защиты от перегрузок по току, обеспечивающий через схему ИЛИ выключение коммутатора при любой нагрузке. Недостатком известного устройства является отсутствие ограничения пусковых токов, что может привести к ложному срабатыванию схемы защиты. Кроме того, устройство имеет пониженную помехоустойчивость из-за возможности ложного срабатывания триггера. Задача изобретения – расширение функциональных возможностей за счет осуществления защиты от перегрузки по току в переходных режимах – при наличии емкостных составляющих блока нагрузки и увеличение помехоустойчивости при изменениях входного напряжения и токов нагрузки. Эта задача достигается тем, что в коммутатор напряжения с защитой от перегрузки по току, содержащий последовательно соединенные шину положительного потенциала входного напряжения, датчик тока, электронный ключ, управляющий вход которого соединен через резистор с входной и выходной шинами отрицательного потенциала напряжения, при этом электронный ключ выполнен в виде двухтактного повторителя с n-p-n транзистором в цепи коммутируемого тока, и шину положительного потенциала выходного напряжения, дополнительно введены диод, p-n-p транзистор, эмиттер которого соединен с шиной положительного потенциала входного напряжения, а коллектор соединен с катодом диода и с управляющим входом электронного ключа, а также введено апериодическое звено, вход которого соединен с выходом электронного ключа, а выход соединен с базой p-n-p транзистора, при этом общая точка апериодического звена соединена с входом электронного ключа, апериодическое звено выполнено в виде конденсатора и двух последовательно соединенных первыми выводами резисторов, при этом один вывод конденсатора соединен с первыми выводами резисторов, а второй его вывод является общей точкой апериодического звена, вторые выводы резисторов являются соответственно входом и выходом апериодического звена Функционирование заявляемого устройства поясняется фиг.1 и 2. На фиг.1 приведена схема коммутатора напряжения с защитой от перегрузки по току. На схеме показано: 1 – шина положительного потенциала входного напряжения, 2 – шина отрицательного потенциала входного напряжения, 3 – шина положительного потенциала выходного напряжения, 4 – шина отрицательного потенциала выходного напряжения, 5 – p-n-p транзистор, 6 – электронный ключ – в составе: 7 – n-p-n транзистор, 8 – p-n-p транзистор, 9 – защитный диод, 10 – защитный резистор, 11 – апериодическое звено – в составе: 12 – входной резистор, 13 – выходной резисторы 14 – конденсатор, 15 – диод, 16 – датчик тока, 17 – резистор, 18 – блок нагрузки, 19 – емкостная составляющая нагрузки, 20 – активная составляющая нагрузки. На фиг.2 показано: а – пример формы напряжения, поступающего на вход устройства, б – форма напряжения на датчике тока 16, в – ток базы n-p-n транзистора 8, г – ток нагрузки, протекающий через шину положительного потенциала выходного напряжения 3, д – возможный характер изменения нагрузки. Графики, приведенные на фиг.2 являются результатом математического моделирования заявляемого устройства. Устройство выполнено следующим образом. Шина положительного потенциала входного напряжения 1 соединена с эмиттером p-n-p транзистора 5 и, через датчик тока 16, с входом (6а) электронного ключа 6 и общей точкой (11с) апериодического звена 11. Выход (6b) электронного ключа 6 соединен с шиной положительного потенциала выходного напряжения 3 (выход устройства) и с входом (11а) апериодического звена 11. Выход (11b) апериодического звена 11 соединен с базой p-n-p транзистора 5 и с анодом диода 15. Катод диода 15, вход управления (6с) электронного ключа 6 и коллектор p-n-p транзистора 5 соединены через резистор 17 с шиной отрицательного потенциала входного напряжения 2 и шиной отрицательного потенциала выходного напряжения 4 («общая точка» входа и выхода устройства). Электронный ключ 6 выполнен в виде двухтактного повторителя [6] и состоит из силового n-p-n транзистора 7, коллектор которого является входом (6а) электронного ключа, а эмиттер является выходом (6b) электронного ключа 6. P-n-p транзистор 8 соединен эмиттером с коллектором n-p-n транзистора 7, база которого соединена с коллектором n-p-n транзистора 8. База p-n-p транзистора 8 является входом управления (6с) электронного ключа 6. Защитный диод 9 соединен анодом с эмиттером n-p-n транзистора 7, а катодом с коллектором последнего. Защитный резистор 10 включен между базой и эмиттером n-p-n транзистора 7. Апериодическое звено 11 выполнено в виде трехполюсника с входным (12) и выходным (13) резисторами и конденсатором 14, соединенным с резисторами 12 и 13 с одной стороны и общей точкой трехполюсника с другой стороны. Коммутатор напряжения с защитой от перегрузки по току работает следующим образом. Пусть, например, в момент t1 между шинами положительного потенциала входного напряжения 1 и отрицательного потенциала входного напряжения 2 устройства подается напряжение U1 (фиг 2, а). Возникает ток Iб 8 в цепи: шина положительного потенциала входного напряжения 1 Если, например, на входе коммутатора напряжения появится помеха, приводящая к увеличению напряжения U1 (участок времени от t3 до t4), то происходит увеличение напряжения U16, уменьшаются токи Iб 8 в и I3 и, следовательно, происходит ограничение емкостной составляющей выходного тока. Скачок тока Iб 8 на участке от t4 до t5, а также «провалы» напряжения U16 и тока I3 связаны с током разряда емкости нагрузки после пропадания сигнала помехи; при этом напряжение на нагрузке не станет ниже напряжения, которое было до действия помехи. Пусть, например, в некоторый момент t6 произошло увеличение нагрузки: уменьшение активной составляющей 20 с R1 до R2 (фиг.2, д) или значительное увеличение емкостной составляющей нагрузки 19 до недопустимых пределов, в частном случае – это может быть короткое замыкание. При дальнейшем изложении, для простоты будем говорить о случае короткого замыкания в нагрузке. При коротком замыкании напряжение на выходе устройства падает, что эквивалентно подаче отрицательного напряжения на вход апериодического звена 11 (относительно его общей точки). При этом в процессе заряда конденсатора 14 напряжение между базой и эмиттером транзистора p-n-p 5 увеличивается до значения, при котором он открывается (если, конечно, до момента его открытия короткое замыкание не исчезнет). Открытие p-n-p транзистора 5 приводит к шунтированию последним база-эмиттерного перехода p-n-p транзистора 8, чем, в свою очередь, прерывается базовый и коллекторные токи n-p-n транзистора 7 (момент времени t8). После этого момента вне зависимости от состояния нагрузки (короткое замыкание может исчезнуть – момент времени t9) транзистор находится в режиме самоблокировки в открытом состоянии. Далее, если входное напряжение снять (момент t10), а затем опять подать (момент t11), схема восстанавливается и функционирует, как описано выше. Для того чтобы апериодическое звено 11 не оказывало влияние на процесс включения (при начальной подаче питания), его постоянную времени выбирают в несколько раз больше времени переходного процесса при включении. Например, если время включения (от t1 до t2) составляет от 1 до 5 мс, то постоянная времени апериодического звена выбирается от 100 до 200 мс. При этом время срабатывания защиты (время до открытия p-n-p транзистора 5) будет составлять от 20 до 50 мс. По сравнению с известным коммутатором напряжения [5] предлагаемое изобретение расширяет функциональные возможности за счет осуществления защиты от перегрузки по току как в переходном процессе при включении питания блока нагрузки с емкостной составляющей или при подключении дополнительных потребителей энергопитания после включения блока нагрузки, так и в установившемся состоянии. Предлагаемая совокупность признаков в рассмотренных авторами решениях не встречалась для решения поставленной задачи и не следует явным образом из уровня техники, что позволяет сделать вывод о соответствии технического решения критериям “новизна” и “изобретательский уровень”. Литература 1. Источники электропитания радиоэлектронной аппаратуры. Справочник под редакцией Г.С.Найвельта. Москва, «Радио и связь», 1986 г., с.1896, рис.5.19. 2. Описание изобретения к патенту РФ № 2210183, Н03K 17/08. 3. Описание изобретения к патенту РФ № 2258302, Н03K 17/08. 4. Описание изобретения к патенту РФ № 2240647, Н03K 17/08. 5. Описание изобретения к патенту РФ № 2208292, Н03K 17/08. 6. П.Хоровиц, У.Хилл. Искусство схемотехники, том 1, Москва, «Мир», 1986, с.134.
Формула изобретения
1. Коммутатор напряжения с защитой от перегрузки по току, содержащий последовательно соединенные шину положительного потенциала входного напряжения, датчик тока, электронный ключ, управляющий вход которого соединен через резистор с входной и выходной шинами отрицательного потенциала напряжения, при этом электронный ключ выполнен в виде двухтактного повторителя с n-р-n транзистором в цепи коммутируемого тока, и шину положительного потенциала выходного напряжения, отличающийся тем, что в него дополнительно введены диод, р-n-р транзистор, эмиттер которого соединен с шиной положительного потенциала входного напряжения, а коллектор соединен с катодом диода и с управляющим входом электронного ключа, а также апериодическое звено, вход которого соединен с выходом электронного ключа, а выход соединен с базой р-n-р транзистора и с анодом диода, при этом общая точка апериодического звена соединена с входом электронного ключа. 2. Коммутатор напряжения с защитой от перегрузки по току по п.1, отличающийся тем, что апериодическое звено выполнено в виде конденсатора и двух последовательно соединенных первыми выводами резисторов, при этом один вывод конденсатора соединен с первыми выводами резисторов, а второй его вывод является общей точкой апериодического звена, вторые выводы резисторов являются, соответственно, входом и выходом апериодического звена.

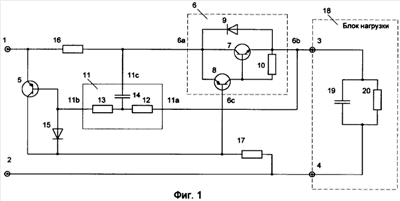

РИСУНКИ
|
||||||||||||||||||||||||||
датчик тока 16
