Патент на изобретение №2335595

(54) УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОЙ НАРЕЗКИ ТЕМПЕРАТУРНОГО ШВА В СВЕЖЕУЛОЖЕННОМ БЕТОНЕ

(57) Реферат:

Изобретение относится к строительно-дорожным машинам, преимущественно, для получения температурного шва при послойном бетонировании гидросооружений, а также аэродромных бетонных полос и дорожного строительства. Устройство для нарезки температурного шва содержит облегченный режущий нож 1, успокоительный нож 2 с эластичным элементом в виде листовой резины 3, соответствующей толщине режущего органа ножа, пригрузочную плиту 4 с фаскообразователями, что составляет единый конструктивный элемент с воронкообразной усеченно-пирамидальной емкостью 5 для размещения гранулированного гравия 6 размером 6-10 мм. Передний режущий нож 1 выполнен облегченным с косой режущей частью и с отверстием, заделанным с двух сторон тонким листом 7, причем сварка листов в последующем должна быть выровнена в размер толщины ножа. Кабельный барабан в кожухе 8, являющийся самой высокой точкой устройства, с энергосистемой соединен каротажным кабелем 9. Каротажный кабель всегда натянут с помощью гидромуфты, всегда позволяет устройству маневрировать на отведенной площади, наматывая, разматывая кабель в барабане. Технико-экономические преимущества предложенного технического решения устройства заключаются в следующем: температурный шов получается более качественный, готовый для инъекции цементным молоком из высокопрочного цемента; кабельный барабан, обеспечивая свободу перемещения устройству с помощью натяжения гидромуфтой, улучшает производство работ; за счет облегчения режущего ножа увеличивается амплитуда колебаний и соответственно воздействие ножа на бетон. 3 ил.

зобретение относится к строительству бетонных плотин гидротехнических сооружений, а также к аэродромному и дорожному строительству.

Известно устройство для нарезки швов в свежеуложенном слое бетона аэродромных и дорожных покрытий с одновременной укладкой толевых и других прокладок в швы, содержащее вибронож с пилообразной нижней режущей кромкой /1/.

Недостатком устройства является невозможность непрерывной нарезки шва и малая его глубина.

Известно устройство для образования шва в свежеуложенном бетонном покрытии, смонтированное на подвижной каретке и содержащее подвижный к последней посредством амортизатора вибратор и нож, по обеим сторонам которого смонтированы заглаживающие лыжи, имеющие возможность перемещения в вертикальной и горизонтальной плоскостях и выполненные из эластичного материала, например резины /2/.

Недостатком устройства является низкая эффективность работы из-за невозможности цикличной нарезки шва сверху вниз, что необходимо при заглублении ножа в первоначальный момент нарезки при послойном бетонировании.

Известно устройство непрерывной нарезки температурного шва в свежеуложенном бетоне, преимущественно, при строительстве гидротехнических сооружений, содержащее раму, приводную каретку, на опорной площадке которой смонтированы вибратор и режущий нож с нижней режущей кромкой, пригрузочную плиту и успокоитель с эластичной мембраной, устройство снабжено дополнительной приводной кареткой с вибратором, на опорной площадке которой смонтирован успокоитель, выполненный в виде ножа серповидной формы, охватывающего эластичную мембрану кожухом, имеющим прижимные ролики и вертикальные направляющие, в которых установлены обе каретки, режущий нож выполнен с пилообразной кромкой на переднем вертикальном торце, с пазом на противоположном, в котором размещена передняя кромка ножа успокоителя, вдоль которого расположены прижимные ролики, контактирующие с режущим ножом и ножом успокоителя, а пригрузочная плита снабжена треугольными фаскообразователями и параллельными тягами, посредством которых она соединена с рамой и выполнена продольной прорезью, вдоль которой снизу размещены фаскообразователи, причем боковые стенки кожуха имеют отверстия с размещенными в них фиксаторами, а нож успокоителя снабжен кронштейнами с регулирующими тягами, закрепленными к пригрузочной плите /3/.

Недостатком данного устройства является то, что в результате вибрационного воздействия на свежеуложенный бетон шов местами деформируется, теряя ровность, а некоторые виброоживленные места сверху заплывали. Кроме того, передний режущий бетон нож выполнен массивным, из-за чего значительная часть электроэнергии расходуется на массу самого ножа. Испытания устройства для нарезки шва показали, что кабельная проводка электроэнергии по бетонной поверхности неэффективна, часто наезжают автомобили-бетоновозы, а иногда на кабель наезжало само устройство.

Целью изобретения является сохранение полноценного температурного шва при послойном бетонировании гидротехнических сооружений, эффективность нарезки шва, сокращение массы режущего органа и обеспечение более надежной электропроводки и более продолжительной безотказной работы устройства.

Указанная цель достигается тем, что на заднем конце пригрузочной плиты и прикрепленных к ней фаскообразователей прикреплена воронкообразная усеченно-пирамидальная сквозная емкость, ось симметрии которой совпадает с осью симметрии устройства. Нижняя усеченная часть пирамиды-емкости имеет прямоугольную горловину шириной в размер нарезаемого шва, а длиной в 1,5-2 раза больше ширины, в результате чего наполненная гранулированным гравием 6-8-10 мм емкость, действуя подобно песочным часам, автоматически заполняет только что нарезанный шов до самого верха, т.е. по мере образования шва, ставя в распор и одновременно создавая воздушную пустоту, заполняет ее путем инъекции высокопрочным цементным молоком под большим давлением, в результате чего весь бетонный массив плотины становится омоноличенным.

А передний режущий нож выполнен наклонным и облегченным, с отверстием, которое с двух сторон заделано тонкими листами 4, 5 мм, а сварка выровнена в толщину нарезаемого ножа.

Электрическое обеспечение устройства осуществляется каротажным кабелем через высшую точку устройства – кабелеукладочный барабан с токосъемниками. Кабель закреплен на уровне барабана за колонны, стойки, стены, скальные берега и т.п.

Новым является то, что на заднем конце пригрузочной плиты с фаскообразователями прикреплена воронкообразная усеченно-пирамидальная емкость с прямоугольным нижним сквозным отверстием, по ширине равным ширине шва, а по длине вдоль шва – в 1,5-2 раза больше ширины. Чтобы в транспортном положении устройства усеченно-пирамидальная емкость от гранулированного гравия не опорожнилась, отверстие закрыто прямоугольной пробкой-шибером с помощью рычажной системы. Передний режущий нож выполнен облегченным, наклонно скошенным, а во внутренней полости выполнено отверстие, заделанное с двух сторон тонким листом 4,5 мм в размер толщины ножа с выравниванием сварки. Электроснабжение производится каротажным кабелем посредством барабанного кабелеукладчика с кольцевыми токосъемниками, находящимся в постоянном натяжении наличием гидромуфты, при котором устройство может приближаться, удаляться от места привязки кабеля.

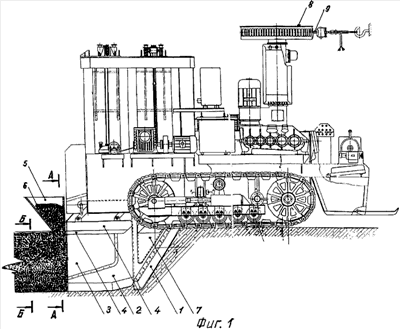

На фиг.1 показано устройство для непрерывной нарезки температурного шва в свежеуложенном бетоне;

на фиг.2 – разрез по А-А, поперечный разрез усеченно-пирамидальной емкости и заполненный гранулированным гравием шов;

на фиг.3 – шов, засыпанный гранулированным гравием, по Б-Б.

Устройство для непрерывной нарезки температурного шва в свежеуложенном бетоне содержит облегченный режущий нож 1, успокоительный нож 2 с эластичным элементом в виде листовой резины 3, соответствующей толщине режущего органа – ножа, пригрузочную плиту с фаскообразователями 4, усеченно-пирамидальной /воронкообразной/ формы емкость 5 /прямоугольный донный шибер и рычажный привод к нему на чертеже не показаны/, в которой заключен /находится/ гранулированный гравий 6. Передний режущий нож 1 выполнен облегченным с отверстием в полости, в которой с двух сторон в 4 мм прикреплены листы 7, а сварка выровнена в размер режущего ножа. Кабельный барабан в кожухе 8, являющийся самой высокой точкой устройства для нарезки шва, соединен каротажным кабелем 9, прикреплен за элементы сооружаемой плотины на уровне барабана. Каротажный кабель всегда натянут с помощью гидромуфты, обеспечивающей свободу перемещения устройству без каких-либо ограничений.

Технико-экономические показатели предложенного технического решения следующие:

– температурный шов получается более высокого качества и в результате автоматической засыпки шва гранулированным гравием шов становится подготовленным для производства омоноличивания плотины высокопрочным цементным молоком;

– кабельный барабан, обеспечивая натяжение с помощью гидромуфты, приводимой электродвигателем, улучшает условия безопасного ведения работ;

– за счет облегчения переднего режущего органа /ножа/ увеличивается амплитуда колебаний и соответственно воздействие ножа на бетон.

Источники информации

1. Авторское свидетельство СССР №86119, кл. E01C 23/09, 1949.

2. Авторское свидетельство СССР №237922, кл. E01C 11/02, 1968.

3. Авторское свидетельство СССР №653323, кл. E01C 23/02, 1976.

Формула изобретения

Устройство для непрерывной нарезки температурного шва в свежеуложенном бетоне, содержащее режущий, успокоительный ножи, посаженные на каретках с вибраторами на вертикальные направляющие, пригрузочную плиту с фаскообразователями, отличающееся тем, что на хвостовой части пригрузочной фаскообразующей плиты прикреплена воронкообразная емкость для гранулированного гравия 6-10 мм в виде перевернутой усеченной пирамиды со сквозным перекрываемым шибером донным прямоугольным отверстием, режущий нож выполнен облегченным с отверстием и скошенной передней кромкой, при этом в отверстии ножа с двух сторон закреплены сваркой листы, места сварки выровнены в размер толщины листа ножа, кроме того, к устройству в верхней части прикреплен кабельный барабан в кожухе с токосъемниками и приводом от гидромуфты.

РИСУНКИ
