Патент на изобретение №2335425

(54) СКЛАДНОЙ ЯКОРЬ

(57) Реферат:

Изобретение относится к донным опорам и может быть использовано для удержания на месте маломерных судов на водохранилищах. Складной якорь содержит веретено и крестовину с установленными на ней лапами. Крестовина устройства изготовлена в виде прямоугольной пластины с жестко закрепленной на ней одной из лап, на которой в свою очередь шарнирно смонтирована противолежащая лапа. Перпендикулярно первым двум лапам с противоположных сторон шарнирно установлены две лапы с возможностью поворота на 90°. На одной из лап шарнирно установлено веретено с защелкой, выполненной в виде накладки. На свободном конце защелки выполнено отверстие, соединенное болтовым соединением с отверстием кронштейна, установленного на противолежащей лапе. Технический результат направлен на упрощение изготовления и эксплуатации устройства. 4 ил.

Изобретение относится к донным опорам и может быть использовано для удержания на месте маломерных судов на водохранилищах.

Известны технические решения (а.с. №965880, №1024352, №1087409, №113466, №1421603, МКИ В63В 21/36), содержащие веретено, крестовину с складывающимися лапами.

Основным недостатком их является сложность изготовления.

Наиболее близким по технической сущности является устройство (а.с. №901150, МКИ В63В 21/36), содержащее веретено, имеющее нижнюю головку и крестовину с шарнирно установленными складными составными лапами с ограничением угла их раскрытия.

Основным недостатком этого устройства является сложность изготовления конструкции.

Задачей, решаемой заявителем, является упрощение изготовления и эксплуатации устройства.

Поставленная цель достигается тем, что крестовина устройства изготовлена в виде прямоугольной пластины с жестко закрепленной к ней лапой, на которой в свою очередь шарнирно смонтирована противолежащая лапа, а перпендикулярно им с противоположных сторон шарнирно установлены две лапы с возможностью поворота на 90°, при этом к одной лапе шарнирно закреплена защелка, выполненная в виде накладки, в средней части которой жестко установлено веретено, а на свободном конце выполнено отверстие, посредством которого с помощью болтового соединения она соединена с отверстием кронштейна, установленного на противолежащей лапе.

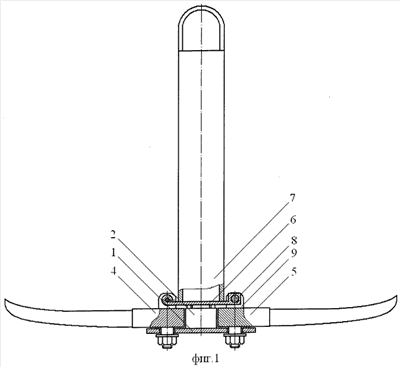

Устройство поясняется чертежами, где на фиг.1 показан вид сбоку (разложенное), на фиг.2 показан вид сверху (разложенное), а на фиг.3 – вид сверху (сложенное), на фиг.4 показан вид сбоку (сложенное).

Предлагаемое изобретение состоит из крестовины 1, изготовленной в виде прямоугольной пластины с жестко закрепленной к ней лапой 2, на которой в свою очередь шарнирно смонтирована противолежащая лапа 3, а перпендикулярно им с противоположных сторон шарнирно установлены две лапы 4 и 5 с возможностью поворота на 90°, при этом к лапе 4 шарнирно закреплена защелка 6 с веретеном 7, которая выполнена в виде накладки, на свободном конце которой выполнено отверстие, через которое с помощью болтового соединения 8 она соединена с отверстием кронштейна 9, установленного на противолежащей лапе 5.

Устройство разбирается следующим образом. С кронштейна снимают болтовое соединение 8, а защелку 6 с веретеном 7 поворачивают на угол 90° в сторону лапы 4. Затем поворачивают лапу 3 устройства, которая смонтирована на лапе 2, а лапы 4 и 5 поворачивают относительно своих осей на 90°. Устройство в этом случае собрано для хранения. Выполняя все действия в обратном порядке, устройство приводится в состояние для работы.

При этом затрачивается минимальное время на сборку устройства и на разборку, а в разобранном виде оно компактно и удобно для транспортировки.

Формула изобретения

Складной якорь, содержащий веретено, крестовину с установленными на ней лапами, отличающийся тем, что крестовина устройства изготовлена в виде прямоугольной пластины с жестко закрепленной к ней лапой, на которой в свою очередь шарнирно смонтирована противолежащая лапа, а перпендикулярно им с противоположных сторон шарнирно установлены две лапы с возможностью поворота на 90°, при этом к одной лапе шарнирно закреплена защелка, выполненная в виде накладки, в средней части которой жестко установлено веретено, а на свободном конце ее выполнено отверстие, посредством которого с помощью болтового соединения она соединена с отверстием кронштейна, установленного на противолежащей лапе.

РИСУНКИ
