Патент на изобретение №2335415
|
||||||||||||||||||||||||||
(54) КАРДАННАЯ ПЕРЕДАЧА НАЗЕМНЫХ ТРАНСПОРТНЫХ СРЕДСТВ
(57) Реферат:
Изобретение относится к области машиностроения, а именно к изготовлению карданных передач автомобилей и других наземных транспортных средств. Карданная передача содержит две фланец-вилки, три или более шарнира неравных угловых скоростей, механизм изменения длины, промежуточную опору с виброизолятором. Виброизолятор охвачен буртиками сопрягаемой с ним обоймы, в которой установлен подшипник закрытого типа и дополнительные грязеотражатели. Буртики обоймы одновременно являются базовыми поверхностями при динамической балансировке карданной передачи. Это позволяет повысить надежность карданных передач в процессе эксплуатации. 4 ил.
Изобретение относится к области машиностроения, а именно к изготовлению карданных передач автомобилей и других наземных транспортных средств. Известна конструкция карданной передачи, в которой виброизолятор промежуточной опоры закреплен с помощью крышек, соединенных между собой болтами, а применение подшипника открытого типа требует установки, помимо грязеотражателей, уплотнений для исключения утечки смазки и защиты подшипника от внешних воздействий и смазывающего устройства (Fabrika mechanizmow samochodowych. POLMO. Каталог. – Польша, Щетин. – С.2, исполнение 05.0.). Недостатком известной конструкции является значительное увеличение массы и трудоемкости изготовления деталей, следовательно, и всей карданной передачи, что вызывает увеличение ее стоимости. Кроме того, увеличивается трудоемкость технического обслуживания карданной передачи, т.к. необходимо периодически производить пополнение смазки через смазывающее устройство. Наиболее близкой к предлагаемой является конструкция карданной передачи, содержащая две фланец-вилки, три или более карданных шарнира неравных угловых скоростей, механизм изменения длины и промежуточную опору, в которой виброизолятор непосредственно установлен на грязеотражатели и подшипник (GKN Gelenkwellenbau. Gelenkwellen für den Fahrzeugbau. Каталог. – Германия, Ессен, 1994. – С.7). Недостатком данной конструкции является уменьшение жесткости фиксации виброизолятора, что приводит к появлению вибрации промежуточной опоры в процессе эксплуатации карданных передач, которая оказывает отрицательное воздействие на работоспособность карданной передачи, уменьшая долговечность и надежность передачи. Задачей изобретения является снижение массы, трудоемкости изготовления деталей и сборки промежуточной опоры карданных передач, обеспечение надежной защиты подшипника промежуточной опоры, что позволяет повысить надежность карданных передач в процессе эксплуатации. Поставленная задача решается следующим образом. Согласно изобретению карданная передача наземных транспортных средств содержит две фланец-вилки, три или более шарнира неравных угловых скоростей, механизм изменения длины, промежуточную опору с виброизолятором, который охвачен буртиками сопрягаемой с ним обоймы, в которой установлен подшипник закрытого типа и дополнительные грязеотражатели. Буртики обоймы одновременно являются базовыми поверхностями при динамической балансировке карданной передачи. Существенность отличий изобретения заключается в том, что виброизолятор установлен на обойму и жестко зафиксирован буртиками обоймы, в результате чего отпадает необходимость дополнительного крепления виброизолятора. В обойме установлен подшипник закрытого типа, потому что установка защитных уплотнений не требуется. Изобретение поясняется чертежами, где на фиг.1 представлен продольный разрез карданной передачи, на фиг.2 – обойма, на фиг.3 – подшипник закрытого типа, на фиг.4 – дополнительный грязеотражатель. Карданная передача наземных транспортных средств содержит две фланец-вилки 1, три или более карданных шарнира неравных угловых скоростей 2, механизм изменения длины 3, промежуточную опору 4 с виброизолятором 5, который установлен и жестко зафиксирован буртиками обоймы 6. В обойме 6 установлен подшипник закрытого типа 7 и с двух сторон подшипника установлены грязеотражатели 8. Карданная передача наземных транспортных средств работает следующим образом. Карданная передача при установке на автомобиль или другое транспортное средство крепится к соединяемым агрегатам фланец-вилками 1, которые через карданные шарниры неравных угловых скоростей 2 соединены с механизмом изменения длины 3. Кроме того, крепление карданной передачи к раме автомобиля осуществляется через промежуточную опору 4 с помощью виброизолятора 5, который вместе с обоймой 6 прочно закреплен к раме автомобиля, а вращение карданной передачи обеспечивается через подшипник закрытого типа 7, для защиты которого от воздействия окружающей среды установлены грязеотражатели 8. Снижение массы промежуточной опоры, а в целом и карданной передачи, и использование буртиков обоймы в качестве базовых поверхностей при динамической балансировке позволяет снизить остаточный дисбаланс карданной передачи и тем самым улучшить ее работоспособность, а применение подшипника закрытого типа с установкой дополнительных грязеотражателей – увеличить надежность и долговечность карданной передачи в процессе ее эксплуатации.
Формула изобретения
Карданная передача наземных транспортных средств, содержащая две фланец-вилки, три или более карданных шарнира неравных угловых скоростей, механизм изменения длины, промежуточную опору с виброизолятором, отличающаяся тем, что виброизолятор промежуточной опоры охвачен буртиками сопрягаемой с ним обоймы, в которой установлен подшипник закрытого типа и дополнительные грязеотражатели.

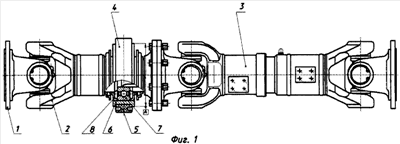

РИСУНКИ
|
||||||||||||||||||||||||||
