Патент на изобретение №2335408
|
||||||||||||||||||||||||||
(54) СПОСОБ ИЗГОТОВЛЕНИЯ ДЕКОРАТИВНОЙ ПАНЕЛИ (ВАРИАНТЫ)
(57) Реферат:
Изобретение относится к области производства художественно-декоративных изделий. Способ изготовления декоративной панели включает раскрой исходного материала на детали с необходимой формой кромки, размещение деталей на синтетическом материале и их соединение друг с другом с помощью отверждающегося вещества на основе эпоксидной смолы. Способ изготовления декоративной панели также включает нанесение рисунка на исходный материал, осуществление прорезей в соответствии с рисунком и обработку полученных отверстий отверждающимся веществом на основе эпоксидной смолы. Кроме того, способ изготовления декоративной панели включает нанесение рисунка на исходный материал, осуществление прорезей в соответствии с рисунком на глубину, меньшую толщины плитного материала с получением выемок, и обработку полученных выемок отверждающимся веществом на основе эпоксидной смолы. В качестве отверждающегося вещества используют цветную эпоксидную композицию, приготовленную с использованием аминного отвердителя в количестве 5-10 мас.% от массы эпоксидной смолы. Изобретение обеспечивает повышение производительности процесса, улучшение эксплуатационных и декоративно-художественных качеств панелей. 3 н.п. ф-лы, 5 ил.
Изобретение относится к области производства художественно-декоративных изделий, которые могут быть использованы в интерьере помещений, при изготовлении дверей, мебели, а также могут найти применение в архитектуре. Из уровня техники известен способ изготовления декоративной панели, описанный в А.С. №697356, Кл. В44С 1/28, опубл. 25.11.1979 и принятый в качестве ближайшего аналога для первого варианта способа. В известном способе вырезают отдельные элементы, передают на стол комплектования, скомплектованную плиту укладывают в металлическую форму на конвейере для подачи в тепловую камеру. Форма снабжена поджимным приспособлением, в местах швов наносят клей, в качестве которого используют эпоксидную смолу. Для того, чтобы не происходила утечка клея при прохождении через швы, на дно металлической формы укладывают оберточную бумагу. Недостатками известного способа являются его низкая производительность и высокая стоимость изготовления панели. Кроме того, известен способ изготовления декоративной панели, охарактеризованный в патенте РФ №2289513, Кл. В44С 1/26, опубл. 10.08.2006, выбранный в качестве прототипа для второго и третьего варианта предложенного решения. Способ осуществляют следующим образом. Наносят рисунок на удлиненную деревянную заготовку, устанавливают ее на каретке фрезерного станка, производят пропил в соответствии с рисунком. После выполнения прорези производят механическую зачистку пропила и заполнение его клеящим составом на основе эпоксидной смолы, способным при застывании зафиксировать вставку в прорези. Вставку изготавливают из ценных пород дерева. После установки каждой вставки производят сушку фиксирующего состава до полного отверждения. Недостатками известного способа также являются его низкая производительность и высокая стоимость изготовления панели. Задачей предлагаемого технического решения является создание способа изготовления декоративной панели. Технический результат предлагаемого решения заключается в повышении производительности процесса, улучшении эксплуатационных и декоративно-художественных качеств панелей и снижении стоимости изготовления. Указанный технический результат достигается тем, что способ изготовления декоративной панели включает раскрой исходного материала на детали с необходимой формой кромки, размещение деталей на синтетическом материале и их соединение друг с другом с помощью отверждающегося вещества на основе эпоксидной смолы. При этом в качестве исходного материала используют плитный древесный или древесно-композиционный материал, а в качестве синтетического материала используют клеевую пленку, которую предварительно размещают на ровной плоской поверхности клеевым слоем вверх, натягивают и фиксируют для предотвращения растекания отверждающегося вещества. Укладывают детали на синтетическую клеевую пленку с зазором по отношению друг к другу. Заливают зазоры между деталями отверждающимся веществом, в качестве которого используют цветную эпоксидную композицию, приготовленную с использованием аминного отвердителя в количестве 5-10 мас.% от массы эпоксидной смолы. Детали прижимают к поверхности, после полимеризации эпоксидной смолы заготовку снимают с синтетической клеевой пленки, опиливают, шлифуют и отделывают лаком. Способ изготовления декоративной панели также включает нанесение рисунка на исходный материал, осуществление прорезей в соответствии с рисунком и обработку полученных отверстий отверждающимся веществом на основе эпоксидной смолы. При этом в качестве исходного материала используют плитный древесный или древесно-композиционный материал, в котором осуществляют прорези в соответствии с рисунком по всей толщине плитного материала с получением сквозных отверстий. Затем полученную деталь укладывают на синтетическую клеевую пленку, которую предварительно размещают на ровной плоской поверхности клеевым слоем вверх, натягивают и фиксируют для предотвращения растекания отверждающегося вещества. Обработку полученных в соответствии с рисунком сквозных отверстий производят путем их заливки отверждающимся веществом, в качестве которого используют цветную эпоксидную композицию, приготовленную с использованием аминного отвердителя в количестве 5-10 мас.% от массы эпоксидной смолы. Заготовку снимают с синтетической клеевой пленки после полимеризации эпоксидной смолы, шлифуют, обрезают в формат и отделывают лаком. Кроме того, способ изготовления декоративной панели включает нанесение рисунка на исходный материал, осуществление прорезей в соответствии с рисунком на глубину, меньшую толщины плитного материала с получением выемок, и обработку полученных выемок отверждающимся веществом на основе эпоксидной смолы. При этом в качестве исходного материала используют плитный древесный или древесно-композиционный материал. Обработку полученных выемок осуществляют путем их заливки отверждающимся веществом, в качестве которого используют цветную эпоксидную композицию, приготовленную с использованием аминного отвердителя в количестве 5-10 мас.% от массы эпоксидной смолы. После полимеризации эпоксидной смолы деталь делят на заготовки, шлифуют, отделывают лаком. Благодаря размещению плитного материала и деталей, полученных из него, на синтетической клеевой пленке, размещенной клеевым слоем вверх, происходит фиксация плитного материала и деталей на ее поверхности. При такой фиксации отсутствует смещение и отверждающееся вещество не растекается под плитным материалом и выполненными из него деталями. Это позволяет ускорить производительность процесса и снизить стоимость изготовления. Для изготовления панелей используют цветную эпоксидную композицию, приготовленную с использованием аминного отвердителя в количестве 5-10 мас.% от массы эпоксидной смолы. Использование такого количества отвердителя для приготовления смолы позволяет ускорить производительность процесса, снизив время полимеризации смолы. Кроме того, использование эпоксидной композиции предложенного состава улучшает эксплуатационные и декоративно-художественные качества панелей. Сущность изобретения поясняется чертежами. На фиг.1 изображена панель, изготавливаемая из отдельных деталей; На фиг.2 – вид сверху плитного материала с прорезями по всей его толщине; На фиг.3 – вид сбоку плитного материала с прорезями по всей его толщине; На фиг.4 – вид сверху плитного материала с выемками; На фиг.5 – вид сбоку плитного материала с выемками. Панели изготавливают следующим образом. Способ изготовления декоративной панели включает раскрой плитного древесного или древесно-композиционного материала на детали 2 с необходимой формой кромки. Детали 2 могут быть раскроены с помощью любого подручного инструмента, в частности, ленточной пилы, фрезерного оборудования, также может применяться лазерный раскрой. Раскладывают детали 2 с зазорами 5 по отношению друг к другу на синтетическую клеевую пленку 1, предварительно размещенную на ровной плоской поверхности клеевым слоем вверх. Пленку 1 натягивают вдоль длинной стороны и фиксируют саморезами 3, длинные края пленки 1 загибают и прижимают рейками 4 на саморезах 3 для предотвращения растекания цветной эпоксидной композиции. Зазоры 5 между деталями 2 заливают цветной эпоксидной композицией. Детали 2 прижимают к поверхности. После полимеризации эпоксидной смолы заготовку снимают, опиливают, шлифуют и отделывают лаком. Также декоративная панель может быть изготовлена следующим образом. Наносят рисунок на плитный древесный или древесно-композиционный материал. Осуществляют прорези 7 в соответствии с рисунком с помощью фрезерного оборудования по всей толщине плитного материала. Полученную деталь 6 укладывают на синтетическую клеевую пленку (на фиг.2 и 3 не показано), предварительно размещенную на ровной плоской поверхности клеевым слоем вверх. Полученные прорези заливают цветной эпоксидной композицией. Заготовку снимают после полимеризации эпоксидной смолы, шлифуют, обрезают в формат и отделывают лаком. Кроме того, декоративную панель изготавливают следующим образом. Наносят рисунок на плитный древесный или древесно-композиционный материал. Осуществляют прорези в соответствии с рисунком с помощью фрезерного оборудования на глубину, меньшую толщины плитного материала с получением выемок 8. Заливают в полученные выемки цветную эпоксидную композицию. После полимеризации смолы деталь делят на заготовки, шлифуют, отделывают лаком. Цветную эпоксидную композицию получают путем тщательного перемешивания эпоксидной смолы с аминным отвердителем с последующим добавлением в полученную смесь красителя в количестве, необходимом для получения нужного оттенка. В качестве эпоксидной смолы может быть использована смола эпоксидная К-115, а в качестве аминного отвердителя – полиэтиленполиамин в количестве 5-10 мас.% от массы эпоксидной смолы.
Формула изобретения
1. Способ изготовления декоративной панели, включающий раскрой исходного материала на детали с необходимой формой кромки, размещение деталей на синтетическом материале и их соединение друг с другом с помощью отверждающегося вещества на основе эпоксидной смолы, отличающийся тем, что в качестве исходного материала используют плитный древесный или древесно-композиционный материал, а в качестве синтетического материала используют клеевую пленку, которую предварительно размещают на ровной плоской поверхности клеевым слоем вверх, натягивают и фиксируют для предотвращения растекания отверждающегося вещества, укладывают детали на синтетическую клеевую пленку с зазором по отношению друг к другу, заливают зазоры между деталями отверждающимся веществом, в качестве которого используют цветную эпоксидную композицию, приготовленную с использованием аминного отвердителя в количестве 5-10 мас.% от массы эпоксидной смолы, детали прижимают к поверхности, после полимеризации эпоксидной смолы заготовку снимают с синтетической клеевой пленки, опиливают, шлифуют и отделывают лаком. 2. Способ изготовления декоративной панели, включающий нанесение рисунка на исходный материал, осуществление прорезей в соответствии с рисунком и обработку полученных отверстий отверждающимся веществом на основе эпоксидной смолы, отличающийся тем, что в качестве исходного материала используют плитный древесный или древесно-композиционный материал, в котором осуществляют прорези в соответствии с рисунком по всей толщине плитного материала с получением сквозных отверстий, затем полученную деталь укладывают на синтетическую клеевую пленку, которую предварительно размещают на ровной плоской поверхности клеевым слоем вверх, натягивают и фиксируют для предотвращения растекания отверждающегося вещества, обработку полученных в соответствии с рисунком сквозных отверстий производят путем их заливки отверждающимся веществом, в качестве которого используют цветную эпоксидную композицию, приготовленную с использованием аминного отвердителя в количестве 5-10 мас.% от массы эпоксидной смолы, заготовку снимают с синтетической клеевой пленки после полимеризации эпоксидной смолы, шлифуют, обрезают в формат и отделывают лаком. 3. Способ изготовления декоративной панели, включающий нанесение рисунка на исходный материал, осуществление прорезей в соответствии с рисунком на глубину, меньшую толщины плитного материала с получением выемок и обработку полученных выемок отверждающимся веществом на основе эпоксидной смолы, отличающийся тем, что в качестве исходного материала используют плитный древесный или древесно-композиционный материал, а обработку полученных выемок осуществляют путем их заливки отверждающимся веществом, в качестве которого используют цветную эпоксидную композицию, приготовленную с использованием аминного отвердителя в количестве 5-10 мас.% от массы эпоксидной смолы, после полимеризации эпоксидной смолы деталь делят на заготовки, шлифуют, отделывают лаком.

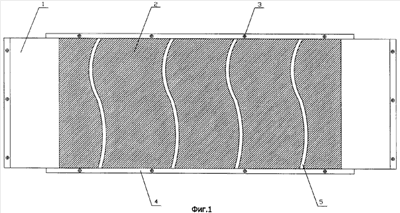

РИСУНКИ
|
||||||||||||||||||||||||||
