Патент на изобретение №2335370

(54) ИНСТРУМЕНТ ДЛЯ ПЛАСТИЧЕСКОГО СВЕРЛЕНИЯ

(57) Реферат:

Инструмент содержит рабочую часть с симметричным относительно оси инструмента профилированным поперечным сечением, имеющим стороны с малой кривизной, включающую конический, имеющий остроконечный центрирующий элемент, и призматический участки и хвостовик. Для повышения производительности рабочая часть снабжена дополнительными коническим и призматическим участками, профилированные поперечные сечения которых соответствуют сечениям конического и призматического участков, последовательно расположенными между призматическим участком и хвостовиком. При этом на дополнительном призматическом участке на сторонах с малой кривизной жестко закреплены четыре режущих зуба, равномерно расположенные относительно друг друга. 8 ил.

Изобретение относится к машиностроению, а именно к комбинированной обработке металла давлением и резанием, и может быть использовано для изготовления втулок под резьбу в листовой или трубчатой заготовке путем пластического сверления.

Известен инструмент для пластического сверления, содержащий рабочую часть профилированного поперечного сечения из конического, имеющего остроконечный центрирующий элемент, и призматического участков и хвостовик. При этом профилированное поперечное сечение конического и призматического участков рабочей части имеет контур, представляющий кривую, описывающую равносторонний треугольник, и выполненный в виде двух дуг, сходящихся к каждой из вершин треугольника и имеющих разные длины и радиусы кривизны, а между ними – либо в виде дуги с большим радиусом кривизны, либо в виде прямой линии (Патент NL №160499, М. кл. B21D 31/00, B21D 31/00, В21С 37/29, опубл. 1979).

Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату (прототипом) является инструмент для пластического сверления, содержащий рабочую часть с симметричным относительно оси инструмента профилированным поперечным сечением, имеющим стороны с малой кривизной, включающую конический, имеющий остроконечный центрирующий элемент, и призматический участок и хвостовик. При этом профилированное поперечное сечение конического и призматического участков рабочей части имеет контур в виде сложной гармонической кривой, который описывается в полярных координатах следующим уравнением:

при условии, что соблюдается следующее неравенство:

где R – радиус-вектор, проведенный из центра сечения к точке контура;

R₀ – радиус-вектор, проведенный из центра сечения к начальной точке контура в вершине многоугольника;

– угол между R₀ и R;

е=R^max-R^min – вспомогательный параметр;

n – количество вершин многоугольника; при n=4 – квадрат, при n=3 – равносторонний треугольник;

– коэффициент модуляции, принимается в пределах от 0 до 0,99;

– коэффициент несимметричности;

(Патент ЕР 0057039, М. кл. B21D 31/02, В21С 37/29, опубл. 1982).

Недостатком описанных инструментов является длительность изготовления втулок под резьбу в листовых или трубчатых заготовках, обусловленная необходимостью включения в технологический процесс дополнительных операций, связанных со срезанием наплыва металла на верхней поверхности заготовки детали, образовавшегося после пластического сверления, и выполнением фаски детали.

Предлагаемое изобретение решает задачу уменьшения длительности изготовления втулки под резьбу в листовой или трубчатой заготовке.

Эта задача достигается тем, что в инструменте для пластического сверления, содержащем рабочую часть с симметричным относительно оси инструмента профилированным поперечным сечением, имеющим стороны с малой кривизной, включающую конический, имеющий остроконечный центрирующий элемент, и призматический участок и хвостовик, рабочая часть снабжена дополнительными коническим и призматическим участками, профилированные поперечные сечения которых соответствуют сечениям конического и призматического участков, последовательно расположенными между призматическим участком и хвостовиком, при этом на дополнительном призматическом участке на сторонах с малой кривизной жестко закреплены четыре режущих зуба, равномерно расположенные относительно друг друга.

Уменьшение длительности изготовления втулки под резьбу в листовой или трубчатой заготовке обусловлено возможностью изготовления детали предлагаемым инструментом за один технологический проход с выполнением фаски и срезанием наплыва металла с верхней поверхности заготовки детали вследствие того, что рабочая часть снабжена дополнительными коническим и призматическим участками, профилированные поперечные сечения которых соответствуют сечениям конического и призматического участков, последовательно расположенными между призматическим участком и хвостовиком, при этом на дополнительном призматическом участке на сторонах с малой кривизной жестко закреплены четыре режущих зуба, равномерно расположенные относительно друг друга.

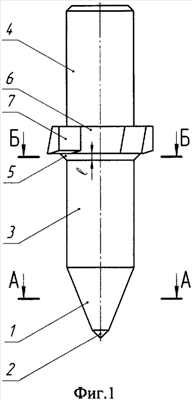

Предлагаемое изобретение поясняется чертежами, где на фиг.1 изображен инструмент для пластического сверления, общий вид; на фиг.2 – то же, вид снизу; на фиг.3 – сечение А-А на фиг.1; на фиг.4 – сечение Б-Б на фиг.1; на фиг.5 – сечение В-В на фиг.2; на фиг.6 – втулка под резьбу с бобышкой, полученная при обработке листовой заготовки, продольный разрез; на фиг.7 – втулка под резьбу, полученная при обработке листовой заготовки, продольный разрез; на фиг.8 – втулка под. резьбу, полученная при обработке трубчатой заготовки, продольный разрез.

Кроме того, на фиг.1, 2, 5, 6, 8 показано:

l – длина дополнительного конического участка рабочей части предлагаемого инструмента;

Г – сторона с малой кривизной дополнительного призматического участка рабочей части предлагаемого инструмента;

– передний угол режущего зуба;

– задний угол режущего зуба;

z – длина фаски для внутренней метрической или трубной цилиндрической резьбы, выполненной в заготовке с помощью предлагаемого инструмента.

Инструмент для пластического сверления содержит рабочую часть с симметричным относительно оси инструмента профилированным поперечным сечением, имеющим стороны с малой кривизной, включающую конический 1, имеющий остроконечный центрирующий элемент 2, и призматический участок 3 и хвостовик 4. Рабочая часть инструмента снабжена дополнительными коническим 5 и призматическим 6 участками, профилированные поперечные сечения которых соответствуют сечениям конического 1 и призматического 3 участков, последовательно расположенными между призматическим 3 участком и хвостовиком 4. При этом на дополнительном призматическом 6 участке на сторонах Г с малой кривизной жестко закреплены четыре режущих зуба 7, равномерно расположенные относительно друг друга. Каждый из режущих зубьев 7 выполнен с передним углом , равным 12-15°, и задним углом , равным 8-12° (Косилова А.Г. Справочник технолога-машиностроителя: В 2 тт: Т.2 / под ред. А.Г.Косиловой и др. – М.: Машиностроение, 1985, с.154-155; ГОСТ 256258-87 Цековки цилиндрические для обработки опорных поверхностей под крепежные детали, с.32, 37, 39-42). Профилированное поперечное сечение конического 1 и призматического 3 участков и соответствующее им поперечное сечение дополнительных конического 5 и призматического 6 участков имеют контур, который описывается формулой (1) при условии соблюдения неравенства (2) и выборе коэффициента модуляции равным нулю, коэффициента несимметричности равным нулю и количества вершин многоугольника n равным четырем, и который обеспечивает равномерное распределение нагрузок на стенку отверстия заготовки детали в процессе обработки, а также незначительное налипание или отсутствие налипания обрабатываемого металла на поверхность рабочей части инструмента. Контур является симметричным относительно продольной оси инструмента, что обеспечивает возможность вращения инструмента в противоположном направлении с целью самоочистки. С помощью дополнительного конического участка 5 рабочей части осуществляется формообразование фаски для внутренней метрической или трубной цилиндрической резьбы в соответствии с ГОСТ 10549-80 Сбеги, недорезы, проточки и фаски, Измененная редакция, Изм. №1, с.1-12, и поэтому он выполнен с конусностью 2:1, обеспечивающей получение фаски с углом между образующей и осью конуса, равным 45° и длиной l, равной длине фаски z, определяемой в соответствии с вышеуказанным ГОСТ.

Предлагаемый инструмент предназначен для обработки листовых и трубчатых заготовок с толщиной 1-10 мм из малоуглеродистых и нержавеющих сталей с пределом прочности до 700 МПа, алюминия и его сплавов с содержанием кремния Si менее 5%, меди и ее сплавов за исключением хрупких материалов, например, марок латуни с содержанием цинка Zn более 40%.

Инструмент для пластического сверления работает следующим образом. Инструмент для пластического сверления хвостовиком 4 закрепляется в патроне станка и с высокой частотой вращения и подачей входит в контакт с листовой или трубчатой заготовкой. Сначала в заготовку внедряется конический 1 участок рабочей части инструмента, при этом металл заготовки локально нагревается за счет теплоты, выделяющейся при трении, и пластической деформации. Инструмент, преодолевая сопротивление разогретого металла заготовки, перемещается в осевом направлении, при этом в контакт с заготовкой вступает призматический участок 3 рабочей части, который окончательно формирует отверстие. Вытесненный из зоны контакта металл образует наплывы конической формы на верхней и нижней поверхностях заготовки детали. При дальнейшем перемещении инструмента в осевом направлении наплыв на верхней поверхности заготовки детали деформируется дополнительным коническим 5 участком рабочей части, выполняя фаску детали. Причем этот процесс также сопровождается локальным нагревом обрабатываемого металла, за счет теплоты, выделяющейся при трении, что улучшает условия деформации. При продолжении перемещения инструмента в зависимости от требований к выполнению детали наплыв металла полностью или частично срезается режущими зубьями 7. Для получения втулок под резьбу с бобышками, представленных на фиг.6 и 8, срезается часть наплыва на верхней поверхности заготовки детали. Для получения втулки под резьбу, представленной на фиг.7, наплыв на верхней поверхности заготовки срезается заподлицо, причем в этом случае фаска выполняется непосредственно в заготовке – металл из зоны контакта дополнительного конического участка 5 рабочей части с заготовкой детали вытесняется наверх и срезается режущими зубьями 7.

Таким образом, использование предлагаемого инструмента для пластического сверления обеспечивает уменьшение длительности изготовления втулки под резьбу в листовой или трубчатой заготовке.

Формула изобретения

Инструмент для пластического сверления, содержащий рабочую часть с симметричным относительно оси инструмента профилированным поперечным сечением, имеющим стороны с малой кривизной, включающую конический, имеющий остроконечный центрирующий элемент, и призматический участки и хвостовик, отличающийся тем, что рабочая часть снабжена дополнительными коническим и призматическим участками, профилированные поперечные сечения которых соответствуют сечениям конического и призматического участков, последовательно расположенными между призматическим участком и хвостовиком, при этом на дополнительном призматическом участке на сторонах с малой кривизной жестко закреплены четыре режущих зуба, равномерно расположенные относительно друг друга.

РИСУНКИ
