Патент на изобретение №2335318

(54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ МЫШЦ

(57) Реферат:

Устройство для тренировки мышц, выполненное из трикотажного полотна, содержащего детали, которые обеспечивают нагрузки на костно-мышечный аппарат человека, трикотажное полотно имеет плюшевую поверхность, образованную из грунтовой и платировочной нитей, причем грунтовая нить состоит из нерастяжимой и эластомерной нитей, а платировочная нить – из нерастяжимой синтетической нити. Использование данного изобретения обеспечивает нагрузку мышц и физическое воздействие на кожный покров человека. 3 з.п. ф-лы, 4 ил.

Изобретение относится к устройствам, осуществляющим физическую нагрузку на мышцы и кожный покров человека в процессе тренировок спортсменов, занимающихся конькобежным, лыжным спортом, беговыми видами в легкой атлетике, в футболе, при реабилитации больных после операции на нижних конечностях, при лечении церебрального паралича у детей, при работе в невесомости, и может быть использовано в спорте, медицине, космонавтике и других видах жизнедеятельности человека, где необходима физическая нагрузка на мышцы человека.

Известно устройство для сохранения ортостатической устойчивости, в котором используется эластичный элемент, играющий роль искусственной силы тяжести для создания адекватной нагрузки на опорно-двигательный аппарат человека. (Авт. Св. СССР 256164, А63В 23/00, БИ 43, 1976 г.).

Однако такое устройство обеспечивает кратковременное действие нагрузки на мышцы человека и действует только на определенную группу мышц спины, не обеспечивает нагрузку на нижние конечности и физическое действие на кожный покров человека.

Известен костюм-тренажер “Вектор”, который представляет систему подвижных, определенным образом ориентированных относительно определенной группы мышц тела, индивидуально подобранных для каждого конкретного человека отягощений (Лагутин А.Н. Атлетическая гимнастика. Киев: Здоровье, 1990, с.62-63).

Недостатком такого устройства является то, что нагрузка обеспечивается при помощи грузов и только на определенную группу мышц на опорно-двигательный аппарат человека и совсем не действует на кожный покров человека.

Известно устройство для тренировки мышц, выполненное в виде деталей одежды из эластичного трикотажа интерлочным переплетением, четные петельные столбики которого образованы из нерастяжимой нити, а нечетные образованы петлями, каждая из которых содержит нерастяжимую и эластомерную нити, в котором петельные столбики ориентированы в поперечном направлении, а детали одежды имеют размеры на 10-32% меньше размеров частей тела, при этом устройство для тренировки мышц выполнено в виде костюма (Патент России 2074546, А63В 21/065, БИ 6, 1997 г.).

Однако такое устройство не обеспечивает постоянную силовую нагрузку вдоль мышц, а также достаточной нагрузки на кожный покров человека.

Известно устройство для тренировки нижних конечностей в виде костюма для работы в невесомости, выполненного из трикотажного полотна, в котором детали костюма в области плеч, кистей, стоп выполнены из нерастяжимого трикотажа, а детали, обеспечивающие нагрузку на костно-мышечный аппарат человека, выполнены из растяжимого трикотажа, состоящего из упругих нитей и нитей обычной растяжимости, одновременно провязанных в петли, причем детали, обеспечивающие нагрузку, имеют линейные размеры меньше на 5-40% размеров частей тела человека (Патент России 2060913, В64G 6/00, А62В 17/00, БИ 15, 1996 г.).

Однако такой костюм не может обеспечить постоянной силовой нагрузки на нижние конечности, так как упругость деталей костюма обеспечивает силовую нагрузку, действуя в основном на мышцы в области спины, груди и пояса, а упругость деталей костюма в области ног минимальная.

Наиболее близким к устройству относится устройство для тренировки нижних конечностей, выполненное из трикотажного полотна, содержащего детали из нерастяжимого трикотажа и детали, обеспечивающие нагрузку на костно-мышечный аппарат человека, из растяжимого трикотажа, в котором детали в области торса выполнены из двух частей: верхняя – из растяжимого трикотажа, нижняя – из нерастяжимого трикотажа, петли которых ориентированы в поперечном направлении, а детали в области ног – из трикотажа, состоящего из чередующихся через 20-40 петельных рядов из нерастяжимого и растяжимого трикотажа, петли которого ориентированы в продольном направлении, а детали в области ног имеют линейные размеры на 8-20% меньше их линейных размеров, причем устройство может быть выполнено как в виде брюк, так и в виде колготок. (Патент России 2207176, А63В 21/065, 23/04, В64G 6/00, БИ 18, 2003 г).

Однако такое устройство не обеспечивает постоянную силовую нагрузку вдоль мышц, а также достаточной нагрузки на кожный покров человека.

Задачей изобретения является создание нового устройства для тренировки мышц костно-мышечного аппарата человека, обеспечивающего нагрузку мышц и физическое воздействие на кожный покров человека.

При использовании предлагаемого устройства для тренировки нижних конечностей получают следующий технический результат: обеспечение постоянной силовой нагрузки вдоль мышц и физическое воздействие на кожный покров человека.

Поставленный технический результат достигается тем, что устройство для тренировки мышц выполнено из трикотажного полотна, обеспечивающее нагрузку на костно-мышечный аппарат человека, в котором трикотажное полотно имеет плюшевую поверхность, образованную из грунтовой и платировочной нитей, причем грунтовая нить состоит из нерастяжимой и эластомерной нитей, а платировочная нить – из нерастяжимой синтетической нити, и может быть выполнено в виде костюма, брюк или колготок.

Выполнение деталей устройства в виде костюма, брюк или колготок позволяет оказывать физическое воздействие на кожный покров в области туловища, рук и ног человека.

Использование в устройстве растяжимого полотна обеспечивает нагрузку на костно-мышечный аппарат человека.

Использование в устройстве трикотажа, имеющего плюшевую поверхность, позволяет обеспечить физическое воздействие на кожный покров человека за счет плюшевых петель.

Использование в качестве грунтовой нити нерастяжимой и эластомерной нитей в трикотажном полотне позволяет обеспечить нагрузку на костно-мышечный аппарат человека.

Использование в качестве плюшевой нити нерастяжимой синтетической нитей в трикотажном полотне позволяет обеспечить физическое воздействие плюшевых петель на кожный покров человека.

Изготовление устройства для тренировки мышц в виде перчаток позволяет обеспечить постоянную силовую нагрузку и физическое воздействие на кожный покров мышц ладони и пальцев рук

Изготовление устройства для тренировки мышц в виде корсета позволяет обеспечить постоянную силовую нагрузку и физическое воздействие на кожный покров мышц спины и живота.

Изготовление устройства для тренировки мышц в виде колготок позволяет обеспечить постоянную силовую нагрузку и физическое воздействие на кожный покров мышц ног.

На фиг.1 представлена графическая запись переплетения трикотажного полотна; на фиг.2 представлено устройство в виде костюма; на фиг.3 представлено устройство в виде брюк; на фиг.4 представлено устройство в виде колготок.

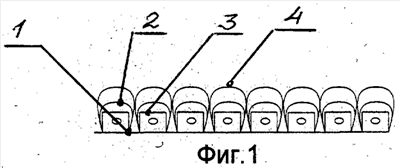

На фиг.1 представлена графическая запись переплетения трикотажного полотна 1, содержащая грунтовую нить, состоящую из нерастяжимой 2 и эластомерной 3 нитей и платировочной из синтетической нити 4.

На фиг.2 представлено устройство в виде костюма 5, состоящее из рукавов 6,торса 7 и штанин 8.

На фиг.3 представлено устройство в виде брюк 9, состоящее из пояса 10 и двух штанин 11.

На фиг.4 представлено устройство в виде колготок 12, состоящее из торсовой части 13, ножек 14 и следовой части 15.

Трикотажное полотно вяжется на трикотажной машине 22-28 класса, содержащей плюшевые платины, путем одновременного провязывания нерастяжимых нитей при натяжении 0,8-1,5 Н и эластомерной при натяжении 1,5-2,8 Н и глубине купирования 1,8-2,5 мм и грунтовой при активной подаче синтетической нити, при глубине купирования 4,0-4,6 мм.

Детали устройства для тренировки мышц изготавливаются путем раскроя из трикотажного полотна и пошива готового изделия на швейной машине «Оверлок».

При эксплуатации устройство одевается на тело человека. Структура трикотажного полотна, образованная из грунтовой нити, состоящая из нерастяжимой 2 и эластомерной 3 нитей, создает физическую нагрузку на мышцы костно-мышечного аппарата человека за счет растянутых элементов петельной структуры. Сопротивляясь этой нагрузке, мышцы человека находятся под постоянным силовым давлением. В процессе занятий при выполнении физических упражнений за счет устройства человек получает дополнительную силовую нагрузку, что улучшает качество тренировок. Элементы петли из платировочной нити 4 образуют упругий плюш за счет синтетических нитей, который при движении воздействуют на кожный покров человека и осуществляют точечный местный массаж, что позволяет улучшить качество выполнения физических упражнений. При эксплуатации устройства в виде костюма 5 физическая нагрузка на мышцы и кожный покров человека осуществляется на руки рукавами 6, на мышцы спины и живота – участком торса 7 и на ноги – штанинами 8. При эксплуатации устройства в виде брюк 9 нагрузка на мышцы и кожный покров человека осуществляется на спину и живот участком пояса 10 и на ноги – штанинами 11. При эксплуатации устройства в виде колготок 12 нагрузка на мышцы и кожный покров человека нижней части спины и живота торсовой частью устройства 13, на ноги деталями ножек 14 и на пальцы ног и ступни осуществляется следовой частью устройства 15.

Таким образом, вышеизложенные сведения свидетельствуют о выполнении при использовании заявленного изобретения следующей совокупности условий:

средство, воплощающее заявленное изобретение при его осуществлении, может быть использовано в спорте, медицине, космонавтике и других видах жизнедеятельности человека, где необходима нагрузка на мышцы и физическое воздействие на кожный покров человека;

для заявленного изобретения в том виде, как оно охарактеризовано в независимом пункте нижеизложенной формулы изобретения, подтверждена возможность его осуществления с помощью вышеописанных в заявке или известных до даты приоритета средств и методов.

Формула изобретения

1. Устройство для тренировки мышц, выполненное из трикотажного полотна, содержащего детали, обеспечивающие нагрузки на костно-мышечный аппарат человека, отличающееся тем, что трикотажное полотно имеет плюшевую поверхность, образованную из грунтовой и платировочной нитей, причем грунтовая нить состоит из нерастяжимой и эластомерной нитей, а платировочная нить из нерастяжимой синтетической нити.

2. Устройство по п.1, отличающееся тем, что оно выполнено в виде костюма.

3. Устройство по п.1, отличающееся тем, что оно выполнено в виде брюк.

4. Устройство по п.1, отличающееся тем, что оно выполнено в виде колготок.

РИСУНКИ
