Патент на изобретение №2335251

(54) ЭЛЕВАТОР ДЛЯ ОПЕРАЦИЙ НА I ПЛЮСНЕВОЙ КОСТИ

(57) Реферат:

Изобретение относится к травматологии и ортопедии и может быть использовано для выведения и удерживания головки I плюсневой кости при проведении оперативных вмешательств на наружной поверхности I плюсневой кости. Элеватор содержит рукоятку и рабочую часть из двух изогнутых лопаток, которая соединена с рукояткой. Лопатки изогнуты S-образно в соответствии с кривизной головки I плюсневой кости и выполнены для введения через суставную щель. Технический результат изобретения состоит в лучшем обзоре операционного поля, более надежной фиксации, снижении травматичности вмешательства и удобстве проведения манипуляций. 1 ил.

Изобретение относится к медицине, в частности к травматологии и ортопедии, и служит для выведения и удерживания головки I плюсневой кости при проведении оперативных вмешательств на наружной поверхности I плюсневой кости.

Наиболее близким аналогом заявленного изобретения является самоудерживающийся костный ретрактор, содержащий взаимодействующие части, одна из которых содержит рукоятку и соединенную с рукояткой рабочую часть из двух изогнутых лопаток, использующийся как элеватор и предназначенный для отведения мягких тканей и мышц от костей во время хирургических операций (патент US 2695607 А, 30.11.1954, Fig 4). Недостатком этого известного устройства является ненадежная фиксация головки I плюсневой кости, обширная скелетация I плюсневой кости, неудобство выполнения манипуляций при операциях на наружной поверхности I плюсневой кости.

Предлагаемое изобретение решает задачу разработки устройства для выведения и удерживания головки I плюсневой кости при проведении оперативных вмешательств на наружной поверхности I плюсневой кости, не препятствующего проведению манипуляций на наружной поверхности I плюсневой кости.

Получаемый при этом технический результат состоит в лучшем обзоре операционного поля, более надежной фиксации, снижении травматичности вмешательства и удобстве проведения манипуляций.

Указанный технический результат достигается тем, что в элеваторе, содержащем рабочую часть и соединенную с ней рукоятку, рабочая часть выполнена из двух лопаток, изогнутых в соответствии с кривизной головки I плюсневой кости.

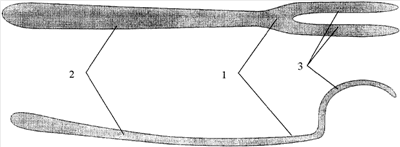

Изобретение поясняется чертежом, на котором изображено предлагаемое устройство.

Элеватор содержит рабочую часть 1 и соединенную с ней рукоятку 2. Рабочая часть 1 выполнена из двух лопаток 3, изогнутых S-образно в соответствии с кривизной головки I плюсневой кости.

При использовании элеватора после осуществления внутреннего доступа к I плюснефаланговому суставу лопатки через суставную щель заводятся на наружную поверхность головки I плюсневой кости, что позволяет вывести ее в операционную рану и надежно удерживать при проведении манипуляций.

Формула изобретения

Элеватор, содержащий рукоятку и соединенную с рукояткой рабочую часть из двух изогнутых лопаток, отличающийся тем, что лопатки изогнуты S-образно в соответствии с кривизной головки I плюсневой кости и выполнены для введения через суставную щель.

РИСУНКИ
