Патент на изобретение №2334611

(54) СКЛАДНОЙ НОЖ

(57) Реферат:

Изобретение относится к ручным режущим инструментам и может быть использовано для самообороны. Нож содержит лезвие, рукоять, пружину и фиксатор. Лезвие выполнено с выступом и закругленным концом и шарнирно закреплено на рукояти с возможностью поворота на 180° и фиксации в рабочем и нерабочем положениях посредством фиксатора. Закругленный конец имеет смещенное от его центра отверстие. Пружина выполнена в виде пластины прямоугольного сечения. Выступ лезвия и смещенное отверстие выполнены из условия обеспечения сгиба упомянутой пластины при переводе лезвия в закрытое положение и поворота лезвия под действием пластины при переводе его в рабочее положение. В результате обеспечивается упрощение конструкции. 2 ил.

Изобретение относится к холодному оружию.

В качестве аналога взят ручной нож, содержащий лезвие, пружину для перевода лезвия в рабочее положение и фиксатор лезвия в нерабочем и рабочем положении (SU 737208 A1, B26B 1/08, 30.05.1980).

Его недостаток: сложность конструкции, большое количество деталей, обозначенных на чертежах 62 позициями.

Задачей изобретения является упрощение конструкции, уменьшение числа деталей.

Указанная задача достигается следующим конструктивным решением.

Складной нож, содержащий лезвие, рукоять, пружину и фиксатор, при этом лезвие выполнено с выступом и закругленным концом, имеющим смещенное от его центра отверстие, и шарнирно закреплено на рукояти с возможностью поворота на 180° и фиксации в рабочем и нерабочем положениях посредством фиксатора, а пружина выполнена в виде пластины прямоугольного сечения, причем выступ лезвия и смещенное отверстие выполнены из условия обеспечения сгиба упомянутой пластины при переводе лезвия в закрытое положение и поворота лезвия под действием пластины при переводе его в рабочее положение.

Изобретение иллюстрируется чертежами.

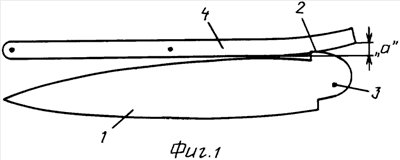

На фиг.1 изображены лезвие и пружина в закрытом, нерабочем, положении лезвия, на фиг.2 показаны лезвие и пружина в открытом, рабочем, положении лезвия.

Лезвие 1 (фиг.1) выполнено с закругленным концом, на котором имеются выступ 2 и отверстие 3 для оси, с помощью которой лезвие 1 шарнирно крепится (не показано). Отверстие 3 смещено перпендикулярно продольной оси лезвия. Конец пружины 4 контактирует в закрытом, нерабочем положении лезвия с выступом 2, а в открытом, рабочем положении – с закругленным концом лезвия 1. Противоположный конец и средняя часть пружины 4 жестко закреплены штифтами на рукояти (не показано).

Лезвие складного ножа переводится в нерабочее и рабочее положение следующим образом.

При закрывании лезвия 1 (фиг.1) его выступ 2 на закругленном конце сгибает конец пружины 4, отведя его на расстояние “а”. Лезвие удерживается в закрытом положении фиксатором существующей конструкции (не показано).

При освобождении лезвия 1 (фиг.2) от фиксации конец пружины 4, стремясь выпрямиться, нажимая на выступ 2, поворачивает на оси шарнирно закрепленное лезвие. В дальнейшем поворот лезвия 1 на оси обеспечивается за счет стремления пружины 4 занять минимальное расстояние от отверстия 3 и оси. Необходимость смещения отверстия обусловлена тем, что оно создает разницу расстояния между лезвием и пружиной при закрытом и открытом положениях лезвия.

Формула изобретения

Складной нож, содержащий лезвие, рукоять, пружину и фиксатор, отличающийся тем, что лезвие выполнено с выступом и закругленным концом, имеющим смещенное от его центра отверстие, и шарнирно закреплено на рукояти с возможностью поворота на 180° и фиксации в рабочем и нерабочем положениях посредством фиксатора, а пружина выполнена в виде пластины прямоугольного сечения, причем выступ лезвия и смещенное отверстие выполнены из условия обеспечения сгиба упомянутой пластины при переводе лезвия в закрытое положение и поворота лезвия под действием пластины при переводе его в рабочее положение.
