Патент на изобретение №2334581
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ РЕЗКИ ПРОВОЛОКИ
(57) Реферат:
Изобретение относится к обработке металлов давлением, в частности к разделительным операциям. Устройство содержит привод с возможностью синхронного встречного вращения параллельных валов, на которых закреплены диски с сопряженными радиальными пазами. На валах дополнительно установлены с возможностью перемещения параллельно осям зажимные диски, подпружиненные в осевом направлении до контакта с дисками. Ножи установлены в радиальных пазах дисков с возможностью перемещения параллельно оси валов, причем контактные поверхности с проволокой выполнены на дисках и зажимных дисках в виде конических фасок. Расширяются технологические возможности. 2 ил.
Изобретение относится к устройствам разделительных операций обработки металлов давлением и может быть использовано для отрезки заготовок из проволоки мерной длины. Известно устройство для изготовления изделий из проволоки, содержащее валики с кольцевыми канавками для захвата проволоки, связанные с приводом, обеспечивающим их синхронное встречное вращение. В сопряженных радиальных пазах валиков посредством стопорных винтов установлены ножи [1]. Недостаток известного устройства в том, что оно имеет ограничения по длине отрезаемых заготовок, задаваемой шагом между ножами, и по диаметру разрезаемой проволоки, задаваемому сечением кольцевых канавок. Изобретение направлено на расширение технологических возможностей. Расширение технологических возможностей достигается тем, что устройство содержит привод с параллельно расположенными валами, имеющими возможность синхронного встречного вращения, закрепленные на каждом валу диски с сопряженными радиальными пазами и установленные в них ножи, при этом оно снабжено зажимными дисками, установленными на каждом валу с возможностью перемещения параллельно осям валов с обеспечением регулировки их хода и подпружиненными в осевом направлении до контакта с дисками в начальном положении в зависимости от сечения проволоки, ножи установлены с возможностью перемещения параллельно осям валов, причем на дисках и зажимных дисках выполнены рабочие поверхности контакта с проволокой в виде конических наружных фасок. На фиг.1 показан разрез устройства при подаче проволоки. На фиг.2 – в момент отрезки заготовки. Устройство содержит привод, валы 1 которого обеспечивают синхронное встречное вращение. На каждом из валов закреплены диски 2 с рабочей поверхностью контакта с проволокой в виде конической наружной фаски. На каждом из валов с возможностью относительного поступательного перемещения параллельно оси вала установлены зажимные диски 3 с рабочей поверхностью контакта с проволокой в виде конической наружной фаски, подпружиненные относительно валов пружинами 4. В радиальных пазах диска 2 и зажимного диска 3 с возможностью относительного поступательного перемещения параллельно оси вала 1 установлен нож 5, связанный с корпусом пневмоцилиндра 6. Пневмоцилиндр соосно закреплен штоком на вале и подпружинен относительно него пружиной 7. Винты 8 и 9 служат соответственно для регулировки хода и начального положения зажимного диска в зависимости от размера сечения проволоки. Устройство работает следующим образом. В исходном положении зажимные диски 3 под действием пружин 4 прижимаются винтами 9 к дискам 2. При вращении валов 1 проволока захватывается и подается в конических фасках дисков. Ножи 5 поджаты пружинами 7 в нерабочее положение. По достижении требуемой длины проволоки в пневмоцилиндры 6 подается воздух, в результате чего ножи 5 перемещаются параллельно оси валов в пазах дисков в рабочее положение (перекрывают профиль сечения проволоки) и отжимают своим уступом зажимные диски 3. При этом подача проволоки прекращается, а при дальнейшем вращении валов 1 ножи внедряются в проволоку и отрезают заготовку. Источник информации 1. Устройство для изготовления изделий из проволоки. А.с. SU 1668000 А1, МПК7 В21G 3/12.
Формула изобретения
Устройство для резки проволоки, содержащее привод с параллельно расположенными валами, имеющими возможность синхронного встречного вращения, закрепленные на каждом валу диски с сопряженными радиальными пазами и установленные в них ножи, отличающееся тем, что оно снабжено зажимными дисками, установленными на каждом валу с возможностью перемещения параллельно осям валов с обеспечением регулировки их хода и подпружиненными в осевом направлении до контакта с дисками в начальном положении в зависимости от сечения проволоки, ножи установлены с возможностью перемещения параллельно осям валов, причем на дисках и зажимных дисках выполнены рабочие поверхности контакта с проволокой в виде конических наружных фасок.

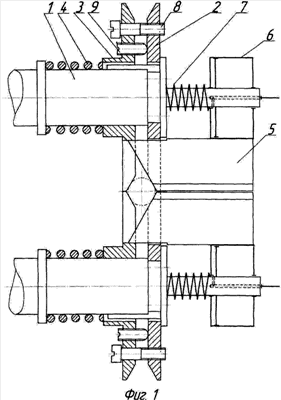

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 13.12.2008
Извещение опубликовано: 10.08.2010 БИ: 22/2010
|
||||||||||||||||||||||||||
