Патент на изобретение №2334501

(54) ТЕРМОЭЛЕКТРИЧЕСКИЙ МАССАЖЕР

(57) Реферат:

Изобретение относится к медицинской технике, а именно к устройствам для проведения лечебного и оздоровительно-профилактического массажа тела. Термоэлектрический массажер содержит массажные элементы в виде роликов, надетые на ось с возможностью свободного вращения, к одному концу которой, консольно посредством Г-образного элемента, подсоединена стержневидная ручка, расположенная перпендикулярно к оси и на равном расстоянии от обоих крайних массажных элементов. Массажные элементы выполнены с возможностью изменения их температуры и установлены чередующимися, в порядке «холодный-горячий». Внутри оси установлен термоэлектрический модуль, холодные спаи которого находятся в тепловом контакте с одной контактной пластиной, а горячие спаи сопряжены с другой контактной пластиной, причем форма контактных пластин выполнена таким образом, чтобы с каждым массажным элементом находилась в тепловом контакте только одна контактная пластина, а другая была изолирована теплоизоляцией. Цепи питания термоэлектрического модуля проложены в стержневидной ручке, а по краям массажного элемента надета теплоизоляционная шайба. Использование изобретения позволяет упростить конструкцию и повысить эффективность массажа. 2 ил.

Изобретение относится к медицинской технике, а именно к устройствам для проведения лечебного и оздоровительно-профилактического массажа тела.

Известно устройство для рефлекторного воздействия на рефлексогенные зоны, состоящее из съемного валика цилиндрической формы, установленного с возможностью свободного вращения на оси, на концах которой укреплены две соосно расположенные ручки [RU 2034529 С1, 10.05.1993]. На поверхности валика сделаны выступы различной формы. При проведении массажа данный массажер, удерживаемый за ручки, движениями вперед-назад прокатывают по соответствующей поверхности тела, осуществляя таким образом массаж, сопровождающийся воздействием на рефлексогенные зоны и биологически активные точки.

Недостаток этого массажера в том, что производимый с его помощью массаж осуществляется только за счет механического воздействия на тело пациента.

Известен другой массажер, содержащий массажный узел, включающий массажные элементы, надетые на ось с возможностью свободного вращения, Г-образный элемент и соединенную с ним ручку [Патент №2270661]. Причем массажные элементы с цилиндрической и/или иной формой рабочей поверхности выполнены «холодными» и «горячими» и съемно установлены на оси в порядке чередования.

Недостатком данного устройства является необходимость поддержания температурного диапазона при использовании «холодных» и «горячих» массажных элементов, а также громоздкость конструкции.

Целью изобретения является упрощение конструкции и повышение эффективности массажа путем реализации сочетанного и одновременно производимого механического и термоконтрастного воздействия массажными элементами.

Для достижения данной цели предлагается устройство на фиг.1-2.

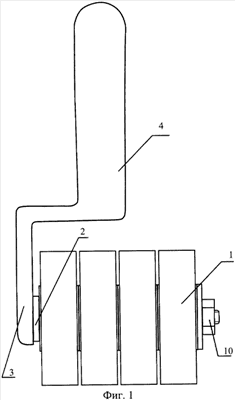

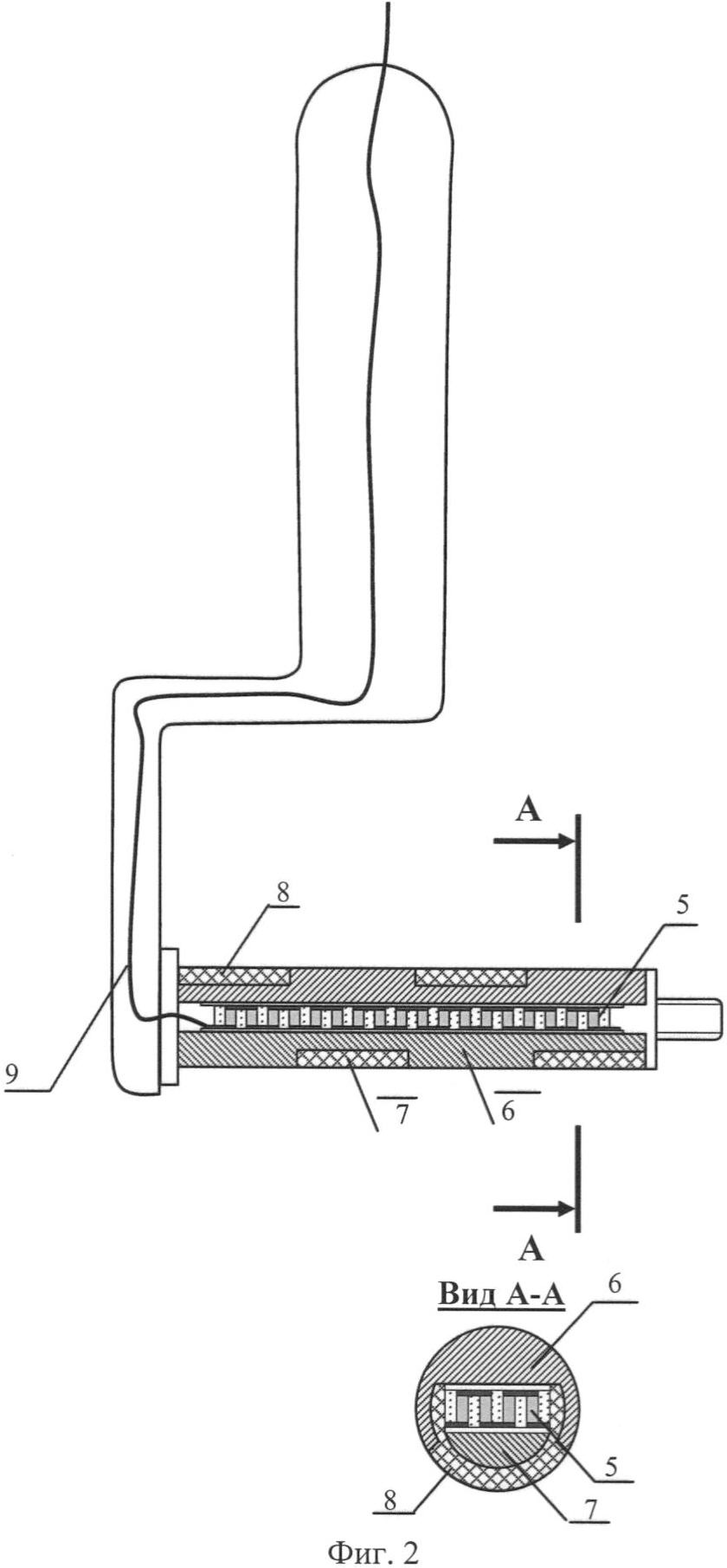

Устройство состоит из массажных элементов 1 (фиг.1) в виде роликов, с возможностью свободного вращения надетых на ось 2. К одному концу оси 2 консольно с помощью Г-образного элемента 3 подсоединена стержневидная ручка 4. Последняя расположена перпендикулярно к оси 2 и на равном расстоянии от обоих крайних массажных элементов. Внутри оси 2 установлен термоэлектрический модуль (ТЭМ) 5 (фиг.2), холодные спаи которого находятся в тепловом контакте с одной контактной пластиной 6, а горячие спаи сопряжены с другой контактной пластиной 7. Контактные пластины 6 и 7 имеют форму, чтобы с каждым массажным элементом находилась в тепловом контакте только одна контактная пластина, а другая была изолирована теплоизоляцией 8. Цепи питания 9 ТЭМ 5 проложены в стержневидной ручке 4. При этом, как показано на фиг.2, форма контактных пластин выбрана таким образом, чтобы массажные элементы 1, надетые на ось 2, чередовались в следующем порядке: «холодный-горячий», «холодный-горячий» и т.п. По краям массажного элемента 1 надета теплоизоляционная шайба 10.

Принцип работы устройства следующий. Выбирается рефлекторная зона для воздействия с учетом симптоматики и локализации заболевания. Врач начинает проведение процедуры с включения блока питания (не показан), который осуществляет питание электрическим током необходимой величины и полярности ТЭМ 5. При этом одни спаи ТЭМ 5 нагреваются, другие охлаждаются, изменяя температуру массажных элементов. Меняя полярность тока питания, происходит смена режима воздействия, т.е. массажные элементы, осуществлявшие тепловое воздействие, переводятся на холодовое и наоборот.

Устройство просто в изготовлении и эксплуатации и может использоваться в любом физиотерапевтическом кабинете.

Формула изобретения

Термоэлектрический массажер, содержащий массажные элементы в виде роликов, надетых на ось с возможностью свободного вращения, к одному концу которой консольно посредством Г-образного элемента подсоединена стержневидная ручка, расположенная перпендикулярно к оси и на равном расстоянии от обоих крайних массажных элементов, массажные элементы выполнены с возможностью изменения их температуры и установлены чередующимися в порядке «холодный-горячий», отличающийся тем, что внутри оси установлен термоэлектрический модуль, холодные спаи которого находятся в тепловом контакте с одной контактной пластиной, а горячие спаи сопряжены с другой контактной пластиной, причем форма контактных пластин выполнена таким образом, чтобы с каждым массажным элементом находилась в тепловом контакте только одна контактная пластина, а другая была изолирована теплоизоляцией, цепи питания термоэлектрического модуля проложены в стержневидной ручке, а по краям массажного элемента надета теплоизоляционная шайба.

РИСУНКИ
