Патент на изобретение №2334242

(54) ПРИЕМНОЕ УСТРОЙСТВО ТЕПЛОВОГО ПОТОКА ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ ИССЛЕДУЕМОГО ОБЪЕКТА

(57) Реферат:

Заявленное изобретение может быть использовано в теплопеленгации источников теплового потока для обнаружения движущихся объектов, например кораблей, самолетов, вертолетов и т.д. Достигаемый технический результат от использования предлагаемого изобретения выражается в упрощении и надежности устройства с одновременным снижением его себестоимости. Указанный результат достигается за счет того, что приемное устройство теплового потока содержит приемник с преобразователем теплового потока в электрический сигнал, усилитель и регистрирующее устройство, при этом приемник выполнен в виде растрового устройства фасеточного типа и концентратора, растровое устройство выполнено в виде пакета плоскопараллельных пластин, расположенных на заданном расстоянии друг от друга, размещенного в корпусе-каркасе в виде параллелепипеда, к которому жестко крепится концентратор в виде усеченной пирамиды с основанием трапецеидальной формы, соответствующим размеру выхода растрового устройства, а ее вершина соответствует размеру площади преобразователя теплового потока, выполненного в виде фоторезистора. 3 ил.

Изобретение относится к инфракрасным или в видимой области спектра системам обнаружения или автоматического сопровождения движущихся объектов и может быть использовано в теплопеленгации источников теплового потока для обнаружения движущихся объектов, например кораблей, самолетов, вертолетов и т.д. Может быть применено в приборах ночного видения, в системах перехвата излучающих объектов, в системах передачи и приемов сигналов, например в оптической телефонии и телеграфе.

Известен теплопеленгатор (см. патент RU № 2046369, Кл. G01S 3/78, опубл. 1995), содержащий основание, жестко связанное с корпусом носителя, оптическую систему, в которой размещен приемник излучения, блок питания и блоки первичной и вторичной обработки сигналов.

Однако данное устройство достаточно сложное из-за наличия оптической системы линз, зеркал, призм, вращающихся деталей.

Наиболее близким по технической сущности является теплопеленгатор, описанный в книге И.Г.Ильина, Инфракрасные лучи, издательство ДОСААФ, Москва, 1961, с.25-26, рис.7.

Известное устройство включает в себя приемник инфракрасных лучей с вогнутым параболическим зеркалом, модулирующее устройство, усилитель, связанный на выходе с исполнительным механизмом.

Однако данное устройство обладает рядом недостатков: наличие оптической системы, сложного модулирующего устройства, электронно-преобразовательных узлов, высокая чувствительность к механическим, термическим и химическим воздействиям, при этом устройство обладает значительной дороговизной.

Технический результат от использования предлагаемого изобретения выражается в упрощении и надежности устройства с одновременным снижением его себестоимости.

Технический результат от использования достигается за счет того, что приемное устройство теплового потока оптического излучения исследуемого объекта включает приемник с преобразователем теплового потока в электрический сигнал, усилитель и регистрирующее устройство, при этом приемник выполнен в виде растрового устройства фасеточного типа и концентратора, причем растровое устройство выполнено в виде пакета плоскопараллельных пластин, размещенного в корпусе-каркасе в виде параллелепипеда, к которому жестко крепится концентратор в виде усеченной пирамиды с основанием трапецеидальной формы, соответствующим размеру выхода растрового устройства, а ее вершина соответствует размеру площади преобразователя теплового потока исследуемого объекта в электрический сигнал, выполненного в виде фоторезистора, сигнал фотопотока которого усиливается и поступает в регистрирующее устройство.

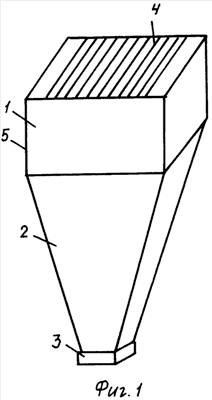

Техническая сущность поясняется чертежами (фиг.1 – общий вид, фиг.2 – вид растрового устройства в виде пакета плоскопараллельных пластин, фиг.3 – схема передачи сигнала от приемного устройства на исполнительный механизм, в которой 1 – приемное устройство, 2 – усилитель, 3 – графический дисплей, 4 – компьютер).

Приемное устройство теплового потока оптического излучения исследуемого объекта состоит из трех основных элементов: растрового устройства фасеточного типа 1, концентратора 2 теплового потока, преобразователя теплового потока в электрический сигнал, выполненного в виде фоторезистора 3. Растровое устройство 1 состоит из пакета плоскопараллельных пластин 4 определенных размеров, расположенных на заданном расстоянии друг от друга. Пакет пластин расположен в корпусе-каркасе 5, выполненном в виде параллелепипеда. Концентратор 2 теплового потока выполнен в виде усеченной пирамиды с основанием в форме трапеции, которое соответствует размеру выхода растрового устройства, вершина усеченной пирамиды соответствует размеру площади преобразователя 3 теплового потока. Корпус 5 жестко крепится к концентратору 5 теплового потока. Пластины в растровом устройстве располагаются параллельно относительно друг друга, а их количество пропорционально мощности приходящего потока излучения, т.е. чем больше число пластин, тем больше мощность полезного сигнала. В конечном итоге количество пластин, входная площадь растра зависит от конкретного назначения данного устройства и определяется расчетно-экспериментальным путем.

Устройство работает следующим образом: поток оптического излучения от исследуемого объекта поступает между плоскопараллельными пластинами 4 и попадает на внутреннюю поверхность трапецеидального основания концентратора 2, отражается от нее, фокусируется до размера площади фоторезистора 3 – преобразователя теплового потока в электрический сигнал. Максимум теплового потока соответствует положению источника, расположенного на оси симметрии растрового устройства 1, концентратора 2 и фоторезистора 3, а смещение объекта от оси симметрии вызывает изменение величины потока и сигнала фототока, которое затем усиливается и поступает на регистрирующее устройство, отслеживающую систему и т.п.

Экспериментальный образец данного устройства был выполнен следующим образом: растровое устройство было изготовлено из пакета 40 плоскопараллельных пластин из трансформаторной стали 6 толщиной 0,25 мм, расстояние между ними 1 мм. Концентратор выполнен из полированного алюминиевого листа. Площадь растрового устройства составила 1,25·10^-3 м², при этом расстояние до исследуемого объекта составило 5 метров, а приходящая мощность – 100 Вт.

Таким образом, регистрация излучаемого объекта, его перемещение относительно центральной оси системы осуществляются за счет узконаправленности растрового устройства 1 (задается размерами пластин и расстоянием между ними), концентрацией теплового потока до размеров фоторезистора 3 и последующим усилением фототока до управляемого регистрирующего сигнала, который отслеживается на экране графического дисплея и направляется для дальнейшей обработки информации на компьютерное устройство (см. схему – фиг 3).

Предлагаемое устройство по сравнению с прототипом обладает простотой и надежностью. По ориентировочным расчетам себестоимость данного устройства ниже в 10 раз по сравнению с прототипом.

Формула изобретения

Приемное устройство теплового потока оптического излучения исследуемого объекта, включающее приемник с преобразователем теплового потока в электрический сигнал, усилитель и регистрирующее устройство, отличающееся тем, что приемник выполнен в виде растрового устройства фасеточного типа и концентратора, причем растровое устройство выполнено в виде пакета плоскопараллельных пластин и размещено в корпусе-каркасе в виде параллелепипеда, к которому жестко крепится концентратор в виде усеченной пирамиды с основанием трапецеидальной формы, соответствующим размеру выхода растрового устройства, а ее вершина соответствует размеру площади преобразователя теплового потока исследуемого объекта в электрический сигнал, выполненного в виде фоторезистора, сигнал фотопотока которого усиливается и поступает в регистрирующее устройство.

РИСУНКИ

RH4A – Выдача дубликата патента Российской Федерации на изобретение

Дата выдачи дубликата: 15.12.2009

Наименование лица, которому выдан дубликат:

Государственное образовательное учреждение высшего профессионального образования “Челябинский государственный университет” (RU)

Наименование лица, которому выдан дубликат:

Куприн Владимир Андреевич (RU)

Извещение опубликовано: 20.01.2010 БИ: 02/2010
