Патент на изобретение №2334127

(54) НАСОС ЦЕНТРОБЕЖНЫЙ МОДУЛЬНЫЙ

(57) Реферат:

Изобретение относится к насосам, используемым для добычи нефти и других жидкостей из скважин. Насос содержит насосные модули с валами, имеющими шлицы, осевое резьбовое отверстие на конце, регулировочный болт и шлицевую муфту. На регулировочном болте выполнены фиксаторы в виде радиальных выступов, сопрягаемых со шлицами муфты, установленной на вал. Шлицевая муфта фиксируется в осевом направлении относительно регулировочного болта, например, посредством винта, ввинченного в головку регулировочного болта. Изобретение направлено на повышение работоспособности насоса путем обеспечения надежной фиксации регулировочного болта относительно вала насоса. 1 з.п. ф-лы, 6 ил.

Изобретение относится к насосам центробежным модульным и может использоваться для добычи нефти, воды и других жидкостей из скважин.

Известны насосы центробежные модульные по патенту RU 2147083 С1, кл. F04D 13/08, 27.03.2000 и по Каталогу оборудования ООО «Борец». Установки погружных центробежных насосов для добычи нефти. – М.: ООО «Борец», 2006, с 8-142, http:/www.borets.ru.

Основной недостаток этих насосов заключается в том, что расстояние между торцами валов насосных модулей регулируется с помощью регулировочных шайб. Это усложняет процесс монтажа насосов и увеличивает его трудоемкость.

Наиболее близким по технической сущности к изобретению является погружной насос, известный по патенту US 6752560 В2, кл. F16C 3/00, F16D 1/06 от 22.06.2004, включающий насосные модули с валами, снабженными шлицами, осевым резьбовым отверстием на конце и регулировочным болтом, а также шлицевой муфтой.

Основной недостаток этих насосов заключается в том, что фиксация регулировочного болта относительно вала, установленного в резьбовое отверстие вала, осуществляется стопорным кольцом. Стопорное кольцо, установленное под головку болта, имеет возможность стопорить регулировочный болт только при плотной его затяжке. При этом диапазон регулировки ограничивается толщиной стопорной шайбы и не обеспечивает точное расположение валов относительно друг друга. При установке нескольких стопорных шайб надежность фиксации регулировочного болта снижается и под действием вибрации его регулировка нарушается. Это приводит к изменению расстояния между торцами валов с последующим нарушением работоспособности насосов.

Задачей изобретения является повышение работоспособности насоса за счет получения технического результата, выражающегося в надежной фиксации регулировочного болта относительно вала.

Указанная задача достигается тем, что в насосе центробежном модульном, включающем насосные модули с валами, снабженными шлицами, осевым резьбовым отверстием на конце и регулировочным болтом, а также шлицевой муфтой, согласно изобретению на регулировочном болте выполнены фиксаторы в виде радиальных выступов, сопрягаемых со шлицами муфты, установленной на вал. При этом шлицевая муфта фиксируется в осевом направлении относительно регулировочного болта, например, посредством винта, завинченного в головку регулировочного болта.

Изобретение поясняется чертежами, где

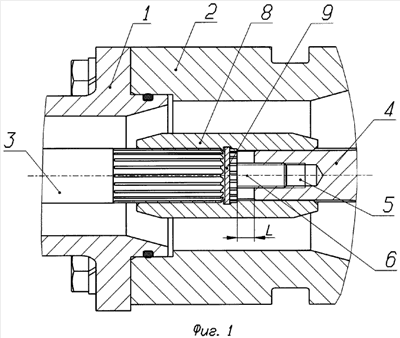

на фиг.1 изображен фрагмент насоса;

на фиг.2 – фрагмент вала с регулировочным болтом и шлицевой муфтой;

на фиг.3 представлен вариант выполнения радиальных выступов на

головке регулировочного болта в виде прямобочных шлицев;

на фиг.4 – то же в виде эвольвентных шлицев;

на фиг.5, 6 – то же в виде пересечения дуг окружностей.

Насос центробежный модульный содержит насосные модули 1 и 2 (см. фиг.1) с рабочими органами (не показаны), шлицевые валы 3 и 4 с осевым резьбовым отверстием 5 на концах, в которое установлен регулировочный болт 6. Регулировочный болт 6 снабжен радиальными выступами 7 (см. фиг.2). После регулировки зазора L (см. фиг.1), путем закручивания или откручивания регулировочного болта 6, на вал 4 устанавливается шлицевая муфта 8, шлицы которой сопрягаются с радиальными выступами болта 7 (см. фиг.2) и надежно предотвращают регулировочный болт от осевого вращения относительно вала 4. Перемычка муфты 9 крепится к регулировочному болту 6 посредством винта 10, предотвращая муфту 8 от осевого перемещения относительно вала 4.

Радиальные выступы 7 регулировочного болта могут быть выполнены в виде, например, прямобочных или эвольвентных шлицев (см. фиг.3 и фиг.4) на головке болта или в виде пересечения дуг окружностей (см. фиг.5 и фиг.6).

Таким образом, изобретение позволяет получить технический результат, выражающийся в обеспечении надежной фиксации регулировочного болта относительно вала.

Формула изобретения

1. Насос центробежный модульный, включающий насосные модули с валами, снабженными шлицами, осевым резьбовым отверстием на конце и регулировочным болтом, а также шлицевой муфтой, отличающийся тем, что, с целью надежной фиксации регулировочного болта относительно вала, фиксаторы на болте выполнены в виде радиальных выступов, сопрягаемых со шлицами муфты, установленной на вал.

2. Насос центробежный модульный по п.1, отличающийся тем, что шлицевая муфта фиксируется в осевом направлении относительно регулировочного болта, например, посредством винта, завинченного в головку регулировочного болта.

РИСУНКИ

RH4A – Выдача дубликата патента Российской Федерации на изобретение

Дата выдачи дубликата: 20.02.2009

Наименование лица, которому выдан дубликат:

Логинова Ольга Иосифовна (RU)

Извещение опубликовано: 20.03.2009 БИ: 08/2009
