Патент на изобретение №2334065
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) АНКЕРНОЕ УСТРОЙСТВО
(57) Реферат:

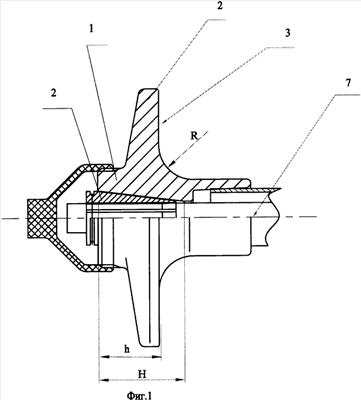

Предложение относится к строительству и ремонту искусственных сооружений, преимущественно мостов, а именно к устройствам и приспособлениям для производства работ, связанных с бетонированием строительных конструкций и сооружений. Технический результат – уменьшение металлоемкости конструкции и трудоемкости ее изготовления при одновременном снижении концентрации напряжений в бетоне. Анкерное устройство включает опорно-анкерную плиту, содержащую выполненный с коническим каналом корпус и жестко скрепленный с корпусом выступ с опорной поверхностью, размещенный в конической выточке опорно-анкерной плиты цанговый элемент и взаимодействующую с опорной поверхностью опорно-анкерной плиты спираль армирования. Опорная поверхность выступа размещена в плоскости, расположенной перпендикулярно продольной оси конического канала корпуса на расстоянии Н, равном 0,6-0,7 длины конического канала от плоскости его наибольшего диаметра, причем между корпусом и опорной поверхностью выступа выполнена радиальная поверхность с радиусом R, равным 0,2-0,35 длины конического канала. 5 ил., 2 табл.
Предложение относится к строительству и ремонту искусственных сооружений, преимущественно мостов, а именно к устройствам и приспособлениям для производства работ, связанных с бетонированием строительных конструкций и сооружений. Известно анкерное устройство, включающее опорно-анкерную плиту, содержащую выполненный с коническим каналом корпус и жестко скрепленный с корпусом выступ с опорной поверхностью, размещенный в конической выточке опорно-анкерной плиты цанговый элемент и взаимодействующую с опорной поверхностью опорно-анкерной плиты спираль армирования, причем опорная поверхность выступа размещена в плоскости, перпендикулярной продольной оси конического канала корпуса [1]. Однако известное устройство является либо достаточно металлоемким, трудоемким в изготовлении и монтаже, либо при его применении возникают большие концентрации напряжений, что ведет к снижению несущей способности опорно-анкерной плиты. Технический результат, для достижения которого направлено данное техническое решение, заключается в уменьшении металлоемкости конструкции и трудоемкости ее изготовления при одновременном снижении концентрации напряжений в бетоне. Указанный результат достигается за счет того, что в анкерном устройстве, включающем опорно-анкерную плиту, содержащую выполненный с коническим каналом корпус и жестко скрепленный с корпусом выступ с опорной поверхностью, размещенный в конической выточке опорно-анкерной плиты цанговый элемент и взаимодействующую с опорной поверхностью опорно-анкерной плиты спираль армирования, причем опорная поверхность выступа размещена в плоскости, перпендикулярной продольной оси конического канала корпуса, плоскость опорной поверхности выступа размещена на расстоянии 0,6-0,7 длины конического канала от плоскости его наибольшего диаметра, причем между корпусом и опорной поверхностью выступа выполнена радиальная поверхность с радиусом 0,2-0,35 длины конического канала. На фиг.1 представлено заявляемое устройство (анкерное устройство обетонировано), на фиг.2 – место А, на фиг.3 – смонтированное устройство до натяжения каната, на фиг.4-5 показаны расчетные области эквивалентного напряжения (в Н/м2) для оптимального варианта (диапазон 4-6 таблицы 1) анкерного устройства. Анкерное устройство включает опорно-анкерную плиту, содержащую выполненный с коническим каналом корпус 1 и жестко скрепленный с корпусом выступ 2 с опорной поверхностью 3, размещенный в конической выточке 4 опорно-анкерной плиты цанговый элемент 5 и взаимодействующую с опорной поверхностью опорно-анкерной плиты спираль 6 армирования. Опорная поверхность 3 выступа 2 размещена в плоскости, расположенной перпендикулярно продольной оси 7 конического канала корпуса на расстоянии Н, равном 0,6-0,7 длины конического канала от плоскости его наибольшего диаметра, причем между корпусом и опорной поверхностью выступа выполнена радиальная поверхность с радиусом R, равным 0,2-0,35 длины конического канала. Установка анкерного устройства происходит следующим образом. Монтируется опалубка 8. На опалубке монтируется монтажная труба 9, на которую помещают нишеобразователь 10 и корпус 1 опорно-анкерной плиты. На корпус 1 надевают спираль 6 армирования. Сквозь корпус 1 протягивают арматурный канат 11. Производят обетонирование корпуса 1. После набора бетоном 12 необходимой прочности удаляют опалубку 8, монтажную трубу 9 и нишеобразователь 10 и производят натяжение арматурного каната 11 и установку цангового элемента 5. Затем производят обрезку арматурного каната 11 и устанавливают защитную крышку 13. Обетонирование анкерного устройства, у которого опорная поверхность 3 выступа 2 корпуса размещена в плоскости, расположенной перпендикулярно продольной оси 7 конического канала корпуса на расстоянии Н равном 0,6-0,7 длины конического канала от плоскости его наибольшего диаметра, причем между корпусом и опорной поверхностью выступа выполнена радиальная поверхность с радиусом R, равным 0,2-0,35 длины конического канала, позволяет увеличить жесткость опорной поверхности и обеспечивает равномерное распределение нагрузки на бетон 12, избегая концентрации напряжений в нем. Это было проверено как на моделях расчетным путем, а также в производственных условиях. В таблице 1 показаны результатов расчетов для разных случаев параметров Н, R.

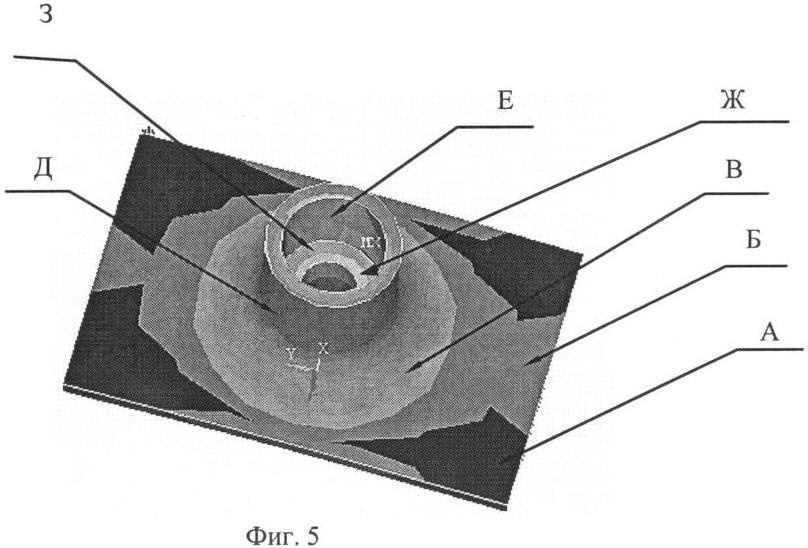

Диапазон 4-6 параметров Н и R признан оптимальным с точки зрения металлоемкости, прочности изделия и его благоприятного воздействия на бетон. На фиг.4-5 показаны области эквивалентных напряжении (в Н/м2) для оптимального варианта (диапазон 4-6) анкерного устройства. В таблице 2 показаны значения эквивалентных напряжении (в Н/м2) для каждой из областей.
Любые другие комбинации параметров Н и R вне диапазона 4-6 не оптимальны, а в некоторых случаях не приемлемы. Таким образом, данное техническое решение позволит: – уменьшить металлоемкость конструкции и трудоемкость ее изготовления: – снизить концентрации напряжений в бетоне и тем самым увеличить несущую способность опорно-анкерной плиты. Источник информации 1. Патент США №4343122, класс 52/233.1, 82
Формула изобретения
Анкерное устройство, включающее опорно-анкерную плиту, содержащую выполненный с коническим каналом корпус и жестко скрепленный с корпусом выступ с опорной поверхностью, размещенный в конической выточке опорно-анкерной плиты цанговый элемент и взаимодействующую с опорной поверхностью опорно-анкерной плиты спираль армирования, причем опорная поверхность выступа размещена в плоскости, перпендикулярной продольной оси конического канала корпуса, а между корпусом и опорной поверхностью выступа выполнена радиальная поверхность, отличающееся тем, что плоскость опорной поверхности выступа размещена на расстоянии 0,6-0,7 длины конического канала от плоскости его наибольшего диаметра, а радиальная поверхность между корпусом и опорной поверхностью выступа выполнена с радиусом 0,2-0,35 длины конического канала.
РИСУНКИ
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
