Патент на изобретение №2334063

(54) ПРОТИВОВЗРЫВНАЯ ПАНЕЛЬ

(57) Реферат:

Изобретение относится к защитным устройствам, применяющимся во взрывоопасных и радиоактивных объектах: легкосбрасываемые кровли, противовзрывные заслонки, клапаны избыточного давления и т.п. Противовзрывная панель содержит металлический бронированный каркас с металлической бронированной обшивкой и наполнителем – свинцом и имеет в торцах четыре неподвижных патрубка-опоры, куда телескопически вставлены четыре опорных стержня, заделанных снаружи в покрытии объекта. Технический результат: повышение надежности работы защитных устройств при аварийном взрыве на объекте. 1 ил.

Использование: предотвращение взрывоопасных объектов от разрушения и снижение поступления вредных веществ в атмосферу при аварийном взрыве.

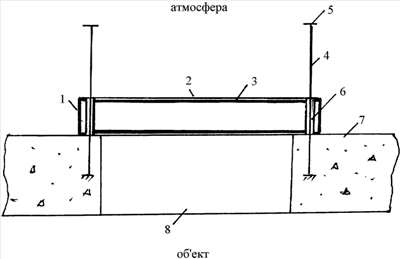

Сущность изобретения поясняется чертежом, где схематически показано сечение панели, состоящей из бронированного металлического каркаса 1 с бронированной металлической обшивкой 2 и наполнителем – свинцом 3. В покрытии объекта 7 у проема 8 заделаны четыре опорных стержня 4, телескопически вставленные в неподвижные патрубки-опоры 6, заделанные в панели. Для фиксации предельного положения панели к торцам опорных стержней 4 приварены листы-упоры 5.

Изобретение относится к защитным устройствам, применяющимся во взрывоопасных и радиоактивных объектах: легкосбрасываемые кровли, противовзрывные заслонки, клапаны избыточного давления и т.п.

В известных устройствах противовзрывных панелей (заявка DE №19638658, МПК Е04В 1/92 от 16.04.1998) возможность поднятия и опускания панели на прежнее место при взрыве осуществляется действием пружин, вставленных в патрубки-опоры. Этот узел сложен в изготовлении и не гарантирует возврат панели в исходное положение (пружина не жесткое, а гибкое соединение), взрывная волна может погнуть пружину, сорвать и сместить панель.

В панелях (авт. св. СССР №1795031, МПК Е04С 2/26 от 15.02.1993 или патент СССР 1789001, МПК Е04Н 7/22 от 15.01.1993 и авт. св. №1411407, МПК Е04В 7/16 от 23.07.1988) приведены конструкции 3-слойных и силосных, возврат которых после взрыва на исходное положение не обеспечен, т.к. в конструкциях панелей отсутствует жесткая фиксация панелей на покрытии.

Задачей предлагаемого изобретения является повышение надежности работы защитных устройств при аварийном взрыве на объекте.

Технический результат достигается тем, что в торцах панели, содержащей металлический бронированный каркас 1 с металлической бронированной обшивкой 2 с наполнителем – свинцом 3, заделаны неподвижные патрубки-опоры 6, куда телескопически вставлены четыре опорных стержня 4, заделанных снаружи в покрытие 7 объекта, что позволяет осуществлять подъем панели от воздействия ударной волны и через открытый проем 8 сбросить избыточное давление. Затем, опустившись, панель перекрывает проем 8 и вредные вещества не поступают в атмосферу. Для фиксации предельного положения панели служат листы-упоры 5.

Формула изобретения

Противовзрывная панель, включающая металлический бронированный каркас с металлической бронированной обшивкой и наполнителем – свинцом, имеющая в торцах четыре неподвижных патрубка-опоры, отличающаяся тем, что четыре опорных стержня, заделанных снаружи в покрытии взрывоопасного объекта телескопически вставлены в неподвижные патрубки-опоры панели.

РИСУНКИ
