Патент на изобретение №2333789
|
||||||||||||||||||||||||||
(54) СМЕСИТЕЛЬ ЖИДКОСТЕЙ И ГАЗОВ
(57) Реферат:
Изобретение относится к смесителю жидкостей и газов и может использоваться в бытовых целях, в санитарно-технических целях, в химической, пищевой и других отраслях промышленности. Смеситель жидкостей и газов содержит камеру смешения, входные и выходной патрубки. Подачу прдуктов по входным патрубкам производят по одному направлению относительно вращения часовой стрелки, а выход смеси по выходному патрубку производят в противоположном направлении относительно вращения часовой стрелки. Технический результат состоит в высокой производительности, простоте устройства, технологичности в изготовлении. 3 ил.
Смеситель жидкостей и газов относится к области перемешивания жидких и газообразных сред и может найти применение в санитарной технике, химической, пищевой и других отраслях промышленности. Известно «Устройство для перемешивания жидкостей и газов», М. Тахеда, В05F 5/00, а.с. SU №797549, бюл. №2 от 15.01.81. Оно содержит ввод жидкостей и газов, вентилятор (насос), входной и отводящий трубопровод, устройство перемешивания, корпус, завихритель, выступы перегородки, лопасти, каналы, конус, сферический сегмент с круговой кромкой. Недостатки: сложное устройство. Известен также «Gas-liquid mixing apparatus» JP 2003144881 А, В01F 5/00, от 20.05.2003. «Аппарат» состоит из цилиндрической емкости, подводящего и отводящего патрубков, подсоединенных тангенциально к цилиндрической емкости, подводящего патрубка, по оси емкости, часть которого с отверстиями на цилиндрической поверхности размещена внутри цилиндрической емкости, закрытой с одной стороны заглушкой, а с другой – фланцем. Недостатки: сложное устройство. Известен также «Вихревой смеситель», авт. A.M.Абуладзе и др., В01F 5/00, бюл. №28 от 3 от 30.07.08, а.с. №1326326. Он содержит корпус, каналы, пьезоэлектрический нагреватель, подводящий и отводящий канал, камеру смешения, вихревой инжектор, изолированный провод. Недостатки: сложное устройство. Прототипом изобретения принят аппарат по JP 2003144881 А, от 20.05.2003. «Аппарат» состоит из цилиндрической емкости, закрытой с одной стороны заглушкой, а с другой – фланцем. Один подводящий патрубок, частично перфорированный, подсоединен по оси цилиндрической емкости, другой подводящий патрубок, как и отводящий патрубок, подсоединены тангенциально к цилиндрической емкости. Недостатки: сложное устройство. Техническая задача заявленного смесителя жидкостей и газов – это упрощение конструкции, улучшение качества смешения, получение высокой производительности смесителя. Это достигается благодаря тому, что патрубки подсоединены таким образом, что входящие в камеру продукты для смешивания закручиваются в ней по одному направлению часовой стрелки, а выходящие продукты смешения закручиваются в камере по обратному направлению часовой стрелки, причем, чем выше потери напора во встречных струях, тем выше качество смешения (см. фиг.1-3). Смеситель жидкостей и газов состоит из торовой камеры 1, входных 2 и выходного 3 патрубков, подсоединенных к ней по касательной, причем подачу продуктов по входным патрубкам производят по одному направлению относительно часовой стрелки, а выход смеси по выходному патрубку производят в противоположном направлении относительно вращения часовой стрелки.
Формула изобретения
Смеситель жидкостей и газов, содержащий торообразную камеру смешения, входные и выходной патрубки, подсоединенные к камере смешения по касательной, отличающийся тем, что подачу продуктов по входным патрубкам производят по одному направлению относительно вращения часовой стрелки, а выход смеси по выходному патрубку производят в противоположном направлении относительно вращения часовой стрелки.

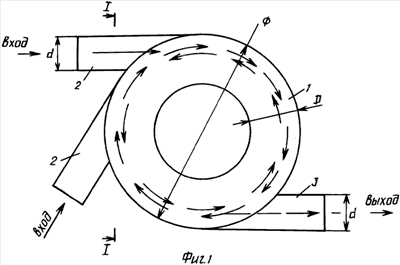

РИСУНКИ
|
||||||||||||||||||||||||||
