Патент на изобретение №2333735

(54) УСТРОЙСТВО ДЛЯ КУПАНИЯ ОВЕЦ

(57) Реферат:

Изобретение относится к области сельского хозяйства, в частности к ветеринарии, и может быть использовано для санитарной обработки животных. Устройство включает имеющее освещение помещение с входными воротами на одной стороне и проемами с задвижками на другой стороне, тамбур с освещением и загон отстоя для купаных овец с выпускными воротами. В тамбуре установлены светильники, обеспечивающие распространение светового потока к проему. Сразу же за светильниками в тамбуре выполнены сламывающиеся полы. Полы расположены в шахматном порядке относительно друг друга для снижения бдительности и стрессового фактора при погружении овец в купочную ванну. Купочная ванна снабжена сеткой регулирования ее глубины. Подъем и опускание сетки осуществляется при помощи гидроцилиндров, кронштейнов и шарниров. Использование изобретения позволит снизить травматизм и трудоемкость при купке овец. 1 з.п. ф-лы, 3 ил.

Область техники, к которой относится изобретение

Изобретение относится к области сельского хозяйства, в частности к ветеринарии, и может быть использовано для санитарной обработки животных, что снижает травматизм и трудоемкость при купке овец с одновременным повышением производительности труда и сохранности животных, и исключение при этом отрицательного стресса.

Уровень техники

Известна установка для санитарной обработки овец, состоящая из раскола с дополнительной ложной ванной и проходом, имеющим наклон. Но при этом овцы перед заходом в купочную ванну резко затормаживаются и начинают разворачиваться из-за падения в ванну впереди идущих. Установка не располагает элементами для улучшения этого момента (см. а.с. СССР №1105197, кл. А61D 11/00).

Известно устройство для купания овец, включающее загоны для купаных и некупаных животных, сообщенные между собой расколом с перегородкой, ванну, установленную под поворотной платформой, и коридор с участком для выхода животных из ванны в раскол (см. а.с. СССР №1678355, кл. А61D 11/00).

Недостаток данных технических решений заключается в том, что они не обеспечивают высокую производительность труда и снижения стресса животных.

Наиболее близким по технической сущности является устройство для купания овец, включающее предкупочный загон с впускными воротами, полукольцевые направляющие расколы, в месте смыкания которых расположена купочная ванна и загон для купаных овец (см. а.с. СССР №1604366, кл. А61D 11/00).

Недостатком данного устройства для купания овец также является нежелание двигаться по расколам и преодолевать ложные ванны, а затем и купочную ванну.

Раскрытие изобретения

Задачей изобретения является снижение травматизма и трудоемкости при купке овец с одновременным повышением производительности труда и сохранности животных, и исключение при этом отрицательного стресса.

Технический результат, который может быть получен с помощью предлагаемого устройства для купания овец, сводится к тому, что купочная ванна снабжена сеткой регулирования глубины, подъем и опускание которой осуществляется под действием гидроцилиндров, посредством кронштейнов и шарниров.

Сущность предлагаемого изобретения заключается в том, что купочная ванна снабжена сеткой регулирования глубины, подъем и опускание которой осуществляется под действием гидроцилиндров, посредством кронштейнов и шарниров позволит улучшить качество купки и повысить сохранность овец разных возрастных групп, в особенности слабых животных.

Краткое описание чертежей

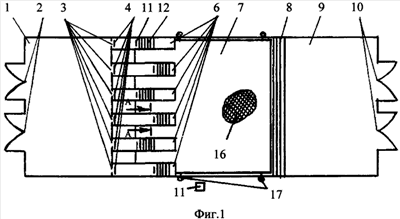

На фиг.1 изображено устройство для купания овец; на фиг.2 – тоже вид сбоку; на фиг.3 – тамбур, разрез А-А на фиг.1.

Осуществление изобретения

Устройство для купания овец включает помещение 1 (фиг.1) с входными воротами 2 на одной стороне и выполненные проемы 3 с задвижкой 4 на другой стороне и снабжено освещением 5 (фиг.2), тамбур 6, купочную ванну 7 с трапом 8, загон отстоя 9 для купаных овец с выпускными воротами 10 (фиг.1) и пульт управления 11.

В тамбуре 6 установлены светильники 12 (фиг.1-3) по бокам и верху в U-образных корпусах обеспечивая распространение светового потока в нужном направлении к проему 3. Сразу же за светильниками 12 в тамбуре 6 выполнен сламывающийся пол 13 посредством шарниров 14 и пружин 15. Сламывающиеся полы 13 в тамбурах 6 распложены в шахматном порядке относительно друг друга, тем самым снижая стрессовый фактор при погружении овец в дезраствор купочной ванны 7.

Купочная ванна 7 снабжена сеткой 16 для регулирования глубины. Сетку 16 устанавливают в верхнее и нижнее положение под действием гидроцилиндров 17, посредством кронштейнов 18 и шарниров 19.

Устройство для купания овец работает следующим образом.

Предварительно в помещении 1 включают освещение и открывают входные ворота 2, загоняют овец и закрывают входные ворота 2. Затем сетку 16 под действием гидроцилиндров 17, посредством кронштейнов 18 и шарниров 19 устанавливают в нижнее положение купочной ванны 7 на глубину возрастной группы. После чего выключают освещение в помещении 1 и создают полумрак. Затем включают освещение в тамбуре 6, световые лучи которого направлены строго к проему 3 в помещении 1, и задвижкой 4 открывают проем 3. Овцы из полумрака помещения 1 устремляются к освещенным проемам 3 и через последние активно проникают в тамбур 6. Однако свет не только освещает тамбур 6, но и частично ослепляет овец, которые не замечают сламывающийся пол 13, закрепленный на шарнирах 14 и подпружиненный пружинами 15, и наступают на него, который сразу же под весом животного плавно опускается и животное скользит, погружаясь в дезраствор, касаясь сетки 16. Сламывающийся пол 13 под действием пружин 15 возвращается в первоначальное положение. Погрузившись в дезраствор, овцы касаются сетки 16 и плывут вдоль купочной ванны 7 пока их ноги не коснутся трапа 8, по которому они выходят в загон отстоя 9 для купаных овец. Для ослабших овец, которые не в состоянии преодолеть купочную ванну, оператор с пульта 11 плавно подымает сетку 16, а вместе с ней и ослабленных животных. Затем через выпускные ворота 10 овец выпускают. Сетку 16 под действием гидроцилиндров 17, посредством кронштейнов 18 и шарниров 19 устанавливают в верное положение для осмотра. Далее цикл купки овец повторяется.

Предлагаемое изобретение по сравнению с прототипом и другими известными техническими решениями позволит получить следующие преимущества:

– повысить производительность труда;

– повысить сохранность животных;

– исключить отрицательные действия на организм животного;

– снизить стрессовый и шумовой факторы;

– повысить эффективность процесса купки овец.

Формула изобретения

1. Устройство для купания овец, включающее помещение с входными воротами на одной стороне и выполненными проемами с задвижками на другой стороне, снабженное освещением, тамбур, выполненный с освещением и сламывающимся полом, купочную ванну с трапом, загон отстоя для купанных овец с выпускными воротами, отличающееся тем, что купочная ванна снабжена сеткой регулирования глубины для разных возрастных групп.

2. Устройство по п.1, отличающееся тем, что установка сетки в верхнее и нижнее положение осуществляется под действием гидроцилиндров, посредством кронштейнов и шарниров.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Извещение опубликовано: 10.08.2009 БИ: 22/2009
