Патент на изобретение №2333313
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ЛОВА РЫБЫ С ПРИМЕНЕНИЕМ ДОННОГО ВОДОСПУСКА
(57) Реферат:
Изобретение относится к товарному рыбоводству и может использоваться при выращивании ценных видов рыб в старицах, ежегодно или периодически заливаемых паводковыми водами. В устройстве для лова рыбы с применением донного водоспуска, состоящем из низконапорной плотины, вертикального стояка с двумя парами пазов для съемных щитков – шандор, лежака и камеры облова, вертикальный стояк снабжен конусной ловушкой с отцепным кутком, вход которой посажен на прямоугольную жесткую рамку, вставляемую в пазы стояка. Стояк имеет П-образную форму и обращен открытой частью в сторону старицы. Технический результат от использования изобретения заключается в предотвращении попадания в старицы с паводковыми водами малоценных, тугорослых и хищных рыб и повышении эффективности использования стариц для рыбоводства. 1 з.п. ф-лы, 1 ил.
Устройство относится к товарному рыбоводству и может использоваться при выращивании ценных видов рыб в старицах, ежегодно или периодически заливаемых паводковыми водами. Известно устройство для лова рыбы с применением донного водоспуска, состоящее из низконапорной плотины, вертикального стояка с двумя парами пазов для съемных щитков, лежака и камеры облова (1). Однако эффективность его применения при выращивании ценных видов рыб, в ежегодно или периодически заливаемых весенними паводковыми водами стариц, недостаточна, так как вместе с паводковыми водами в них заходит из рек большое количество малоценной, тугорослой и хищной рыбы (окунь, ерш, верховка и др.). Поэтому зарыбление этих водоемов мелким (недорогим) посадочным материалом не дает ожидаемого результата. За первые несколько дней его уничтожают (выедают) хищные рыбы. Кроме того, малоценные и хищные рыбы, попадающие в старицы с паводковыми водами в огромном количестве, неэффективно используют кормовую базу: в 2-6 раз менее эффективно по сравнению с карпом, пелядью и другими ценными видами рыб (2). По этим двум причинам (в Зауралье их общая площадь составляет 60-70 тыс. га) подавляющее большинство стариц для товарного выращивания ценных видов рыб практически не используется. Технический результат от использования изобретения заключается в предотвращении попадания в старицы с паводковыми водами малоценных, тугорослых и хищных рыб и повышение эффективности их использования. Это достигается тем, что в устройстве для лова рыбы с применением донного водоспуска, состоящем из низконапорной плотины, вертикального стояка с двумя парами пазов для съемных щитков – шандор, лежака и камеры облова, вертикальный стояк снабжен конусной ловушкой с отцепным кутком, вход в который посажен на прямоугольную жесткую рамку, вставляемую в пазы стояка. Технический результат достигается и тем, что стояк имеет П-образную форму и обращен открытой частью в сторону старицы. На чертеже схематически изображено устройство для лова рыбы с применением донного водоспуска. Оно состоит из стояка 1, мостика 2, низконапорной плотины 3, лежака 4, камеры облова 5, щитка – шандоры 6, конусной ловушки 7, квадратной жесткой рамки 8, отцепного кутка 9, и двух пар пазов для съемных щитков – шандор 10. Стрелки 11 показывают направление течения поступающей из реки в старицу воды. Устройство работает следующим образом. Перед началом поступления из реки в старицу воды в пазы 10 (см. чертеж) ставят необходимой величины (в зависимости от высоты жесткой рамки 8 конусной ловушки 7) щиток – шандору 6, а сверху на нее – квадратную жесткую рамку 8 конусной ловушки 7. К конусной ловушке крепят отцепной куток 9. Поступающая в старицу паводковая вода расправляет ловушку и куток. При наполнении отцепного кутка рыбой его с использованием лодки отвязывают от ловушки. На место его привязывают запасной куток. Наполненный рыбой куток буксируют лодкой к берегу и освобождают от рыбы. При прекращении прибыли воды ловушку снимают и в пазы 10 ставят 2 ряда щитков-шандор и поддерживают уровень воды в старице на оптимальном (высоком) уровне. При сбросе воды из старицы рыбу ловят с применением камеры облова. Конусные ловушки успешно используются на реках с быстрым течением (атармы, чердаки и т.д.). Они обладают большой пропускной способностью по воде. Поэтому для них не опасна быстрая прибыль воды во время весеннего паводка. Они просты по устройству и удобны в обслуживании. Конусную ловушку может обслуживать даже один человек. Устройство позволят полностью исключить попадание малоценных, тугорослых и хищных рыб в старицы. Появляется возможность зарыблять эти водоемы мелким (более дешевым) посадочным материалом, в том числе личинками пеляди, выращивать в них рыбу методом многолетнего нагула и многократно повысить их продуктивность. ИСТОЧНИКИ ИНФОРМАЦИИ 1. Дорохов С.М., Пахомов С.П., Поляков Г.Д. Прудовое рыбоводство. – М.: «Высшая школа», 1975. – 312 с. 2. Мухачев И.С. Озерное рыбоводство. – М.: ВО «Агропромиздат», 1989. – 159 с.
Формула изобретения
1. Устройство для лова рыбы с применением донного водоспуска, состоящее из низконапорной плотины, вертикального стояка с двумя парами пазов для съемных щитков – шандор, лежака и камеры облова, отличающееся тем, что вертикальный стояк снабжен конусной ловушкой с отцепным кутком, вход в которую посажен на квадратную жесткую рамку, вставляемую в пазы стояка. 2. Устройство по п.1, отличающееся тем, что стояк имеет П-образную форму и обращен открытой частью в сторону старицы.

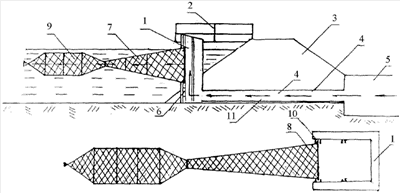

РИСУНКИ
|
||||||||||||||||||||||||||
