Патент на изобретение №2332597

(54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ КАНАТОВ

(57) Реферат:

Изобретение относится к разгрузочно-погрузочным работам и может быть использовано для быстрого соединения канатов. Устройство выполнено в виде прямоугольной пластины, свободные концы которой отогнуты на 90°, а в них размещены прямоугольные отверстия. В центре корпуса выполнено прямоугольное отверстие, рядом с которым по оси симметрии с противоположных сторон смонтированы два отверстия с размещенными в них шпильками. С одной стороны шпилек исполнены крюки, а на противоположной – резьбовое соединение, причем каждый из соединяемых канатов пропущен в виде петли через все прямоугольные отверстия и зафиксирован прижимной планкой и крюками посредством резьбового соединения. Это позволяет за короткое время соединять канаты, а в случае их обрыва также быстро производить ремонт. 3 ил.

Изобретение может быть использовано для соединения канатов, которые составляют основу материально-технического оснащения лесосплава и применяются на самых разнообразных работах.

Известны технические решения для соединения канатов (Нестеров Г.В. Такелажные работы на лесосплаве. – М.: Лесная промышленность, 1978, 112 с.), включающие гильзовые соединения из деформируемых алюминиевых сплавов.

Известный зажим требует специальную оснастку при изготовлении, при этом применяется дорогостоящий материал, а сам он может быть использован лишь один раз.

Наиболее близким по технической сущности и достигаемому экономическому эффекту является устройство (а.с. SU 842302), содержащее две пластины, крепежный элемент с головкой, стягивающий эти пластины, штыри, закрепленные на одной пластине и входящие в отверстия другой, при этом канаты расположены между штырями.

Основными недостатками данного устройства являются сложность в изготовлении, а также невысокая его ремонтопригодность.

Задача, решаемая заявителем, – упрощение конструкции и повышение ремонтопригодности устройства.

Поставленная цель достигается тем, что корпус устройства выполнен в виде прямоугольной пластины, свободные концы которой отогнуты на 90°, а в них размещены прямоугольные отверстия, при этом в центре корпуса выполнено прямоугольное отверстие, рядом с которым по оси симметрии с противоположных сторон смонтированы два отверстия с размещенными в них шпильками, у которых с одной стороны исполнены крюки, а на противоположной – резьбовое соединение, причем каждый из соединяемых канатов пропущен в виде петли через все прямоугольные отверстия и зафиксирован прижимной планкой и крюками посредством резьбового соединения.

Сущность изобретения заключается в быстром и надежном соединении двух канатов значительной длины без применения сложного оборудования.

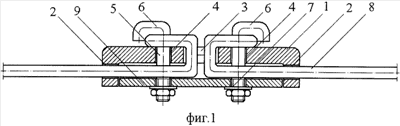

Изобретение поясняется чертежами, где на фиг.1 показано устройство, вид сбоку, на фиг.2 – вид сверху, а на фиг.3 – с торца.

Предлагаемое устройство содержит корпус 1, выполненный в виде прямоугольной пластины, свободные концы которой отогнуты на 90°, а в них размещены прямоугольные отверстия 2, при этом в центре корпуса выполнено прямоугольное отверстие 3, рядом с которым по оси симметрии с противоположных сторон смонтированы два отверстия 4 с размещенными в них шпильками 5, у которых с одной стороны исполнены крюки 6, а на противоположной – резьбовое соединение 7, причем каждый из соединяемых канатов 8 пропущен в виде петли через отверстия 2 и 3 и зафиксирован прижимной планкой 9 и крюками 6 посредством резьбового соединения 7.

Устройство собирается следующим образом. Берут канаты 8, делают петлю и пропускают их поочередно через прямоугольные отверстия 2 и 3. В отверстия 4 устанавливают шпильки 5, на которые накидывают петли канатов 8. Снизу на шпильки 5 устанавливают прижимную планку 9 и стягивают все соединение посредством резьбового соединения 7.

В результате канаты соединены и зафиксированы от смещения относительно друг друга, образуя надежное соединение.

Данная конструкция позволяет быстро соединять канаты большой длины и в любой момент времени в случае обрыва одного из них можно без особых сложностей заменить, кроме этого, устройство без особого труда легко изготовить в условиях любых производственных мастерских.

Формула изобретения

Устройство для соединения канатов, содержащее корпус, через который пропущены канаты, крышку и стяжной болт, отличающееся тем, что корпус выполнен в виде прямоугольной пластины, свободные концы которой отогнуты на 90°, а в них размещены прямоугольные отверстия, при этом в центре корпуса выполнено прямоугольное отверстие, рядом с которым по оси симметрии с противоположных сторон смонтированы два круглых отверстия с размещенными в них шпильками, у которых с одной стороны исполнены крюки, а на противоположной – резьбовое соединение, причем каждый из соединяемых канатов пропущен в виде петли через все прямоугольные отверстия и зафиксирован прижимной планкой и крюками посредством резьбового соединения.

РИСУНКИ
