Патент на изобретение №2332544

(54) РАЗЪЕМНАЯ ФОРМА

(57) Реферат:

Изобретение относится к устройствам для производства декоративных строительных изделий. Разъемная форма содержит поддон, стенки с петлями, элементы крепления. Кроме того, она снабжена перфорированной пластиной, расположенной на поддоне и выполненной съемной. Причем стенки формы установлены на пластине с возможностью переустановки. Поддон имеет выемку с размещенной в ней опорной решеткой, заполненную до плотного контакта с поверхностью перфорированной пластины сыпучим материалом. Элементы крепления выполнены в виде пропущенных в петли металлических стержней, нижняя часть которых выполнена с возможностью установки в любое из отверстий перфорированной пластины. Технический результат заключается в возможности увеличения производительности формы. 4 ил.

Изобретение относится к устройствам для производства декоративных строительных изделий, преимущественно цементно-песчаных, бетонных, железобетонных, гипсовых.

Известна форма для изготовления декоративных изделий, состоящая из основания (поддона), боковых стенок, элементов крепления [1].

Известна также разъемная форма, содержащая поддон, стенки с петлями, элементы крепления [2].

Известные формы не позволяют изменять конфигурацию формуемых изделий

Задачей изобретения является расширение функциональных возможностей формы.

Технический результат достигается тем, что разъемная форма, содержащая поддон, стенки с петлями, элементы крепления, снабжена перфорированной пластиной, расположенной на поддоне и выполненной съемной, причем стенки формы установлены на пластине с возможностью переустановки, а поддон имеет выемку с размещенной в ней опорной решеткой, заполненную до плотного контакта с поверхностью перфорированной пластаны сыпучим материалом, а элементы крепления выполнены в виде пропущенных в петли металлических стержней, нижняя часть которых выполнена с возможностью установки в любое из отверстий перфорированной пластины

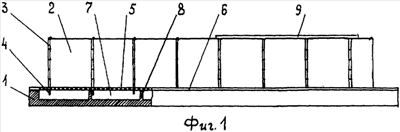

На фиг.1 показана разъемная форма, вид сбоку, на фиг.2 – то же, что на фиг.1, вид сверху, на фиг.3 изображен фрагмент стенки с петлями; на фиг.4 – то же, что на фиг.3, вид сверху.

Разъемная форма содержит поддон 1, стенки 2 с петлями 3, элементы крепления 4, перфорированную круглыми или квадратными отверстиями 5 пластину 6. Пластина расположена на поддоне и выполнена съемной. Поддон имеет выемку 7 с размещенной в ней опорной решеткой 8. Стенки (короткие, длинные, изогнутые) установлены на пластине с возможностью переустановки. Элемент крепления выполнен в виде пропущенного в петли металлического стержня, нижняя часть которого может быть установлена в любое из отверстий перфорированной пластины. Для придания жесткости двум и более стенкам, установленным по прямой линии, верхняя часть стержней может быть помещена в направитель 9, изготовленный, например, из стальной полосы с отверстиями, стального отрезка П-образного профиля. Форма может иметь любую, в том числе геометрически сложную, конфигурацию.

Из поддона 1, перфорированной пластины 6, стенок 2 с петлями 3 посредством элемента 4 крепления собирают форму заданной конфигурации, предварительно засыпав в выемку 7 (до плотного контакта с поверхностью пластины) сыпучий материал (песок, золу, опилки). При этом каждый стержень пропускают через петли стенок и вставляют нижней частью в любое из отверстий 5 перфорированной пластины. Петли временно герметизируют, например, заклеивают клейкой пленкой, лентой. Верхнюю часть стержней (для стенок, установленных по прямой линии) помещают в направитель 9. Затем форму смазывают (эмульсией, суспензией, маслом) и заполняют на требуемую высоту порцией формуемого материала, например бетонной смеси. После затвердевания бетонной смеси форму разбирают, извлекают готовые изделия.

Форма позволяет изменять конфигурацию формуемых изделий, позволяя получать разнообразные, в том числе геометрически сложные изделия.

Источники информации

1. Черных В.Ф. Стеновые и отделочные материалы. – М.: Росагропромиздат, 1991. – С.147.

Формула изобретения

Разъемная форма, содержащая поддон, стенки с петлями, элементы крепления, отличающаяся тем, что снабжена перфорированной пластиной, расположенной на поддоне и выполненной съемной, причем стенки формы установлены на пластине с возможностью переустановки, а поддон имеет выемку с размещенной в ней опорной решеткой, заполненную до плотного контакта с поверхностью перфорированной пластины сыпучим материалом, а элементы крепления выполнены в виде пропущенных в петли металлических стержней, нижняя часть которых выполнена с возможностью установки в любое из отверстий перфорированной пластины.

РИСУНКИ
