Патент на изобретение №2332379
|
||||||||||||||||||||||||||||||||||||||||||||||||
(54) ВЫСОКОПРОЧНЫЙ БЕТОН
(57) Реферат:
Изобретение относится к составу высокопрочного бетона и может быть использовано для изготовления изделий в гражданском и промышленном строительстве, а также при возведении сооружений специального назначения. Технический результат – увеличение трещиностойкости, а также повышение морозостойкости бетона. Высокопрочный бетон содержит, мас.%: портландцемент 22,40-28,30, песок 23,60-26,00, щебень 36,40-39,60, золь берлинской лазури с плотностью
Изобретение относится к строительным материалам и может быть использовано для изготовления изделий из бетона в гражданском и промышленном строительстве, а также при возведении сооружений специального назначения. Известна сырьевая смесь для изготовления высокопрочного бетона [Ю.М.Баженов. Технология бетона. Издательство Ассоциации строительных вузов [АСВ], Москва, 2002 г., с.377], содержащая портландцемент, кремнеземсодержащий компонент, песок, щебень, силикатную муку, добавку и воду. Недостатком данного технического решения является пониженная трещиностойкость и морозостойкость. Известна сырьевая смесь для изготовления высокопрочного бетона [RU, №2256629, С04В 28/04, 20.07.2005 г.], содержащая портландцемент, песок, щебень, кремнеземсодержащий компонент, представленный золем кремниевой кислоты Н2SiO3 с плотностью Недостатком данного технического решения является недостаточная трещиностойкость и морозостойкость. Наиболее близким по технической сущности к заявляемому изобретению является высокопрочный бетон [RU, №2256630, С04В 28/04, 20.07.2005 г.], содержащий портландцемент, песок, щебень, кремнеземсодержащий компонент, представленный золем кремниевой кислоты Н2SiO3 с плотностью
Недостатком данного технического решения является недостаточная трещиностойкость, а также пониженная морозостойкость. Задачей, на решение которой направлено изобретение, является создание высокопрочного бетона с повышенной трещиностойкостью и повышенным значением морозостойкости. Поставленная задача достигается тем, что высокопрочный бетон содержит портландцемент, песок, щебень, добавку и воду. Новым, по сравнению с высокопрочным бетоном, выбранным за прототип, является то, что добавка представлена золем берлинской лазури, характеризуемым плотностью
Золь берлинской лазури, характеризуемый плотностью Присутствие указанных минералов способствует повышению прочности бетона, и особенно прочности при изгибе, что и обеспечивает повышение трещиностойкости камня, которое оценивается отношением Rизг/Rсж, а также повышенное количество образующихся гидратных новообразований способствует уплотнению структуры камня и, как следствие, повышению морозостойкости бетона. На дату подачи заявки, по мнению авторов и заявителя, заявляемый высокопрочный бетон не известен и данное техническое решение обладает мировой новизной. Заявляемая совокупность существенных признаков проявляет новое свойство в присутствии золя берлинской лазури, характеризуемого плотностью Смесь, включающая портландцемент, песок, щебень и добавку, представленную золем берлинской лазури, характеризуемым плотностью По мнению заявителя и авторов, заявляемое изобретение соответствует критерию охраноспособности – изобретательский уровень. Заявляемое изобретение промышленно применимо и может быть использовано в гражданском и промышленном строительстве, а также при возведении сооружений специального назначения. Готовят сырьевую смесь золь берлинской лазури, характеризуемый плотностью 0,1 см3 насыщенного на холоде раствора FeCl3 вводят в 100 см3 воды. В разбавленный раствор вводят при взбалтывании 1 каплю 20%-ного раствора К4[Fe(CN)6]. Образуется золь берлинской лазури (хлорид гексоцианоферрата железа (III)) синего цвета. Отдозированный золь берлинской лазури (хлорид гексоцианоферрата железа (III)) {mFe4[Fe(CN)6]·nFe3+(3n-x)Cl–}x+…×Cl– [М.С.Барвинок, Т.Ф.Гарбудова «Коллоиды» Л., ЛИИЖТ, 1970. – 16 с.; Н.В.Коровин «Общая химия» М., «Высшая школа», 2000. – 558 с.] помещают в отдозированную воду. Отдозированные компоненты сырьевой смеси: портландцемент М400, песок – Мкр.=2,1, щебень фр. 5-10 мм и воду, содержащую отдозированную добавку – золь берлинской лазури, помещают в бетоносмеситель, где осуществляется перемешивание компонентов и приготовление бетонной смеси, из которой изготавливают требуемые бетонные изделия и образцы для контроля качества по параметрам трещиностойкости и морозостойкости. Твердение бетона осуществлялось в нормальных условиях и результаты испытаний, согласно ГОСТ 10180-90 «Методы определения прочности по контрольным образцам», ГОСТ 10060.0-95 «Методы определения морозостойкости», представлены в таблице. Анализ данных, представленных в таблице, показывает, что предлагаемый высокопрочный бетон по данному изобретению характеризуется повышенной трещиностойкостью материала на 23% до значения Rизг./Rсж=0,21, а также повышенной морозостойкостью материала в два раза до значения 600 циклов по сравнению с контрольным бездобавочным составом.
Формула изобретения
Высокопрочный бетон, включающий портландцемент, песок, щебень, добавку и воду, отличающийся тем, что в качестве добавки использован золь берлинской лазури, характеризуемый плотностью
|
||||||||||||||||||||||||||||||||||||||||||||||||

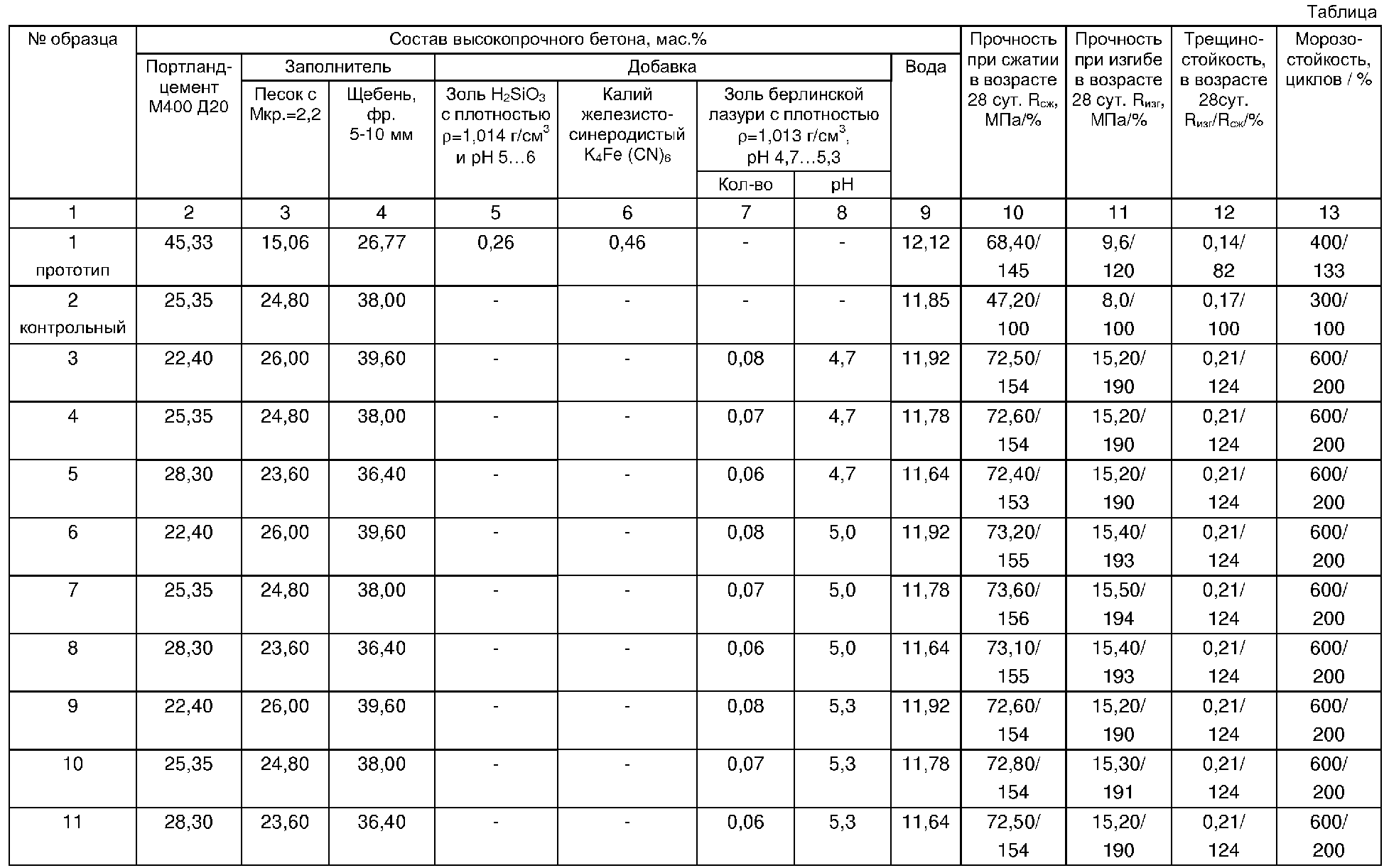

=1,013 г/см3, рН 4,7…5,3 – 0,06-0,08, вода 11,64-11,92. 1 табл.
520°С. Эта реакция, характерная для разложения Са(ОН)2, сопровождается большей на 17 отн.% потерей массы у активированного цемента, по сравнению с контрольным бездобавочным составом, что подтверждает большую степень гидратации активированного цемента.
