Патент на изобретение №2331849
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАСХОДА ЖИДКОСТИ И ГАЗА С ПОМОЩЬЮ ПЛАВАЮЩЕЙ ГИРИ
(57) Реферат:
Изобретение относится к области приборостроения и может использоваться при решении измерительных задач, в которых необходимо определить расход жидкости и газа с высокой точностью. Технический результат направлен на упрощение конструкции и на повышение точности. Устройство для измерения расхода жидкости и газа с помощью плавающей гири содержит цилиндрическое подвижное тело, помещенное с небольшим зазором в цилиндрическую измерительную камеру с возможностью свободного осевого перемещения между нижней и верхней опорами и имеющее внутренний канал для преобразования направления поступающего из сопла потока измеряемой среды на 90 градусов из осевого в радиально-веерное с соотношением площадей входного и выходного отверстий, обеспечивающим равенство статических давлений на входе и выходе. При этом ось подвижного тела располагается вертикально, поток поступает снизу вверх, положение подвижного тела зависит от соотношения веса подвижного тела и силы, приложенной к нему со стороны потока и зависящей от расхода. Причем значение расхода определяется точно при равновесном состоянии подвижного тела, когда оно находится между нижней и верхней опорами, в каждой из которых установлены электроды, включенные в электрическую цепь, содержащую источник питания и прибор регистрации тока, электроды замыкаются через торцы подвижного тела с возможностью изменения значения тока при нарушении или возникновении контакта с электродами. Кроме того, ток, протекающий через верхние и нижние электроды при регистрации имеет разный знак. 2 з. п. ф-лы, 1 ил.
Изобретение относится к области приборостроения и может использоваться при решении измерительных задач, в которых необходимо определять расход жидкости и газа с высокой точностью в дискретных точках или узком диапазоне измеряемой величины, например, при проведении метрологических работ с целью передачи размера единицы расхода другим средствам измерений или определении стабильности расхода. Известно устройство для измерения расхода вещества в напорном трубопроводе [1], в котором поток измеряемой среды из трубопровода поступает в сопло и далее во внутренний канал подвижного тела, расположенного в измерительной камере. В подвижном теле поток плавно изменяет направление на 90 градусов от осевого на радиально-веерное и затем выходит из камеры. Изменение осевого количества движения потока в подвижном теле приводит к возникновению осевой силы, приложенной к этому телу и измеряемой датчиком силы. Недостатком этого устройства является применение датчика силы, погрешность которого полностью входит в погрешность измерения расхода. Настоящее изобретение направлено, с одной стороны, на упрощение конструкции, а с другой – на повышение точности за счет уменьшения доли погрешности датчика силы в общей погрешности измерения. Технический результат, создаваемый настоящим изобретением, состоит в том, что в случае измерения расхода в дискретной точке датчик силы вообще исключается из устройства, его роль выполняет само подвижное тело, являющееся мерой веса и выступающее, таким образом, в качестве гири специальной формы, а измерительная информация считывается посредством электрического сигнала, возникающего в момент измерения. В случае измерения расхода в узком диапазоне применяется датчик силы, но он воспринимает только часть силы, остальная часть которой компенсируется весом подвижного тела. В этом случае погрешность датчика силы входит в общую погрешность измерения с коэффициентом, зависящим от соотношения между измеряемой и компенсируемой частями силы. В узком диапазоне расхода этот коэффициент существенно меньше единицы. Указанный результат достигается тем, что устройство располагается в пространстве так, что его ось симметрии занимает вертикальное положение, а поток вещества набегает снизу вверх. Подвижное тело заключено в камеру с небольшим радиальным и осевым зазором и может в небольших пределах перемещаться вдоль оси. Вариант устройства без датчика силы схематично представлен на чертеже, позиция а. Направление движения потока показано стрелками. В нижней точке подвижное тело опирается на деталь, содержащую подводящее сопло, в верхней точке – в крышку камеры. Подвижное тело или полностью изготовлено из металла, или имеет металлические торцы. Деталь, содержащая подводящее сопло, и крышка содержат пары электродов, замыкающихся через торцы подвижного тела. Электроды включены во внешнюю электрическую цепь, содержащую источник питания и прибор для регистрации тока. При нахождении подвижного тела в нижней или верхней точках замыкаются соответственно нижние или верхние пары электродов. Ток, идущий через регистрирующий прибор при замыкании нижних и верхних электродов, имеет противоположный знак. Таким образом, по знаку тока можно определить положение подвижного тела. Если подвижное тело находится в безразличном равновесии между нижним и верхним положениями, ток равен нулю. Устройство работает следующим образом. При наличии потока вещества к подвижному телу приложены силы: сила F, равная скорости изменения осевого количества движения измеряемой среды в подвижном теле, вес подвижного тела в воздухе Р и архимедова сила Т, которые выражаются формулами
где Результирующая сила, приложенная к телу, равна нулю при таком значении расхода Q0, при котором выполняется условие
Величина расхода Q0 равна

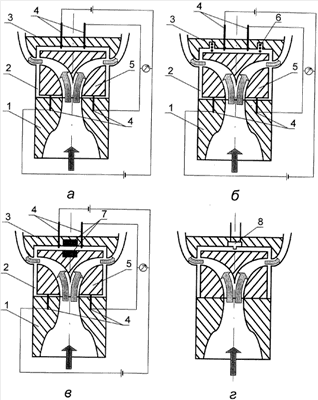

В выражении (3) величины m, g, S, В момент равновесия подвижного тела по выражению (3) определяется значение расхода. При Q=Q0, когда подвижное тело находится в «невесомости», ток равен нулю. При незначительном уменьшении или увеличении расхода подвижное тело опускается вниз или поднимается вверх, замыкается соответствующая пара электродов, по знаку тока можно определить положение подвижного тела. Таким образом, в этом варианте устройства результатом измерения является информация о том, в каком интервале или точке находится значение расхода: Q Подвижное тело отрывается от нижней опоры, поднимается вверх и касается верхней опоры при одном и том же значении расхода, незначительно превышающего значение Q0. Для того чтобы отрыв от нижней опоры и контакт с верхней опорой происходили при значениях расхода, отличающихся на заданную величину, между верхней опорой и подвижным телом устанавливается пружина, работающая на сжатие (чертеж, позиция б). При движении тела вверх пружина сжимается и обеспечивает добавку к силе, приложенной к подвижному телу сверху вниз. Таким образом, отрыв подвижного тела от нижней опоры происходит при значении расхода Q Роль пружины может играть пара постоянных магнитов, обращенных друг к другу одноименными полюсами. Один магнит устанавливается в подвижном теле, другой – в верхней крышке (чертеж, позиция в). Так как при сближении магнитов сила отталкивания увеличивается, сила, приложенная к подвижному телу сверху вниз в его верхнем положении, больше той же силы в его нижнем положении. Вариант устройства с датчиком силы схематично представлен на чертеже, позиция г. Датчик силы, установленный в верхней крышке, предназначен для измерения силы, действующей со стороны подвижного тела, когда оно входит в соприкосновение с датчиком. Когда подвижное тело находится в нижнем положении, между датчиком силы и подвижным телом существует зазор. Такое положение сохраняется до тех пор, пока расход Q не превысит «равновесное» значение Q0. При Q>Q0 подвижное тело поднимается вверх и нагружает датчик силой f, равной
Значение расхода вычисляется по формуле
В формуле (5) f является значением измеренной силы (H). В этом варианте устройства результатом измерения является конкретное значение расхода в интервале Q В погрешность измерения расхода погрешность измерения силы f входит с коэффициентом f/(mg+f). При небольших значениях этого коэффициента высокая точность измерения расхода обеспечивается при сравнительно невысокой точности измерения силы. Обозначения на чертежах:
Источники информации 1. Патент RU 2134866 С1. Устройство для измерения расхода вещества в напорном трубопроводе.
Формула изобретения
1. Устройство для измерения расхода жидкости и газа с помощью плавающей гири, содержащее цилиндрическое подвижное тело, помещенное с небольшим зазором в цилиндрическую измерительную камеру с возможностью свободного осевого перемещения между нижней и верхней опорами и имеющее внутренний канал для преобразования направления поступающего из сопла потока измеряемой среды на 90° из осевого в радиально-веерное с соотношением площадей входного и выходного отверстий, обеспечивающим равенство статических давлений на входе и выходе, отличающееся тем, что ось подвижного тела располагается вертикально, поток поступает снизу вверх, положение подвижного тела зависит от соотношения веса подвижного тела и силы, приложенной к нему со стороны потока и зависящей от расхода, причем значение расхода определяется точно при равновесном состоянии подвижного тела, когда оно находится между нижней и верхней опорами, в каждой из которых установлены электроды, включенные в электрическую цепь, содержащую источник питания и прибор регистрации тока, электроды замыкаются через торцы подвижного тела с возможностью изменения значения тока при нарушении или возникновении контакта с электродами, причем ток, протекающий через верхние и нижние электроды, при регистрации имеет разный знак. 2. Устройство по п.1, отличающееся тем, что между верхней опорой и цилиндрическим подвижным телом установлена пружина. 3. Устройство по п.1, отличающееся тем, что в верхней опоре и в цилиндрическом подвижном теле установлены постоянные магниты, обращенные друг к другу одноименными полюсами.
РИСУНКИ
|
||||||||||||||||||||||||||
ис и
Q1, а контакт с верхней опорой происходит при значении расхода Q
Q
Q0.
