Патент на изобретение №2331734

(54) ПЛОТИНА

(57) Реферат:

Изобретение относится к области гидротехнического строительства, а именно к строительству плотин, к укреплению берегов рек, различных водоемов, искусственных дамб. Плотина состоит из опорно-ограничительного контура и размещенного в нем тела. Тело плотины состоит из упорядоченно расположенных и контактирующих между собой оболочек и вкладышей. Причем тело плотины снабжено проходящими через него предварительно напряженными элементами, например, в виде вант. Оболочки выполнены не замкнутыми, а плотина снабжена стыковочными элементами, в которых установлены с возможностью фиксации свободные концы оболочек и вкладышей. Техническим результатом изобретения является снижение трудоемкости сборки плотины и сокращение сроков ее строительства. 2 ил.

Изобретение относится к гидротехническому строительству и может быть использовано как при строительстве плотин, так и для укрепления берегов рек, различных водоемов, искусственных дамб и т.д.

Наиболее близким техническим решением является плотина, включающая опорно-ограничительный контур и размещенное в нем тело, состоящее из упорядоченно (равномерно) расположенных и контактирующих между собой оболочек и вкладышей, причем тело плотины снабжено проходящими через него предварительно напряженными элементами, например, в виде вант (см. а.с. СССР №1465478, от 15.12.86 г., кл. Е02В 7/00, опубл. 15.03.89 г, бюлл. №10).

К недостаткам плотины можно отнести большую трудоемкость ее сборки и значительные сроки строительства.

Задачей настоящего изобретения является устранение указанных недостатков.

Для решения поставленной задачи, в плотине, включающей опорно-ограничительный контур и размещенное в нем тело, состоящее из упорядоченно расположенных и контактирующих между собой оболочек и вкладышей, причем тело плотины снабжено проходящими через него предварительно напряженными элементами, например, в виде вант, в соответствии с изобретением, оболочки выполнены незамкнутыми, а плотина снабжена стыковочными элементами, в которых установлены с возможностью фиксации свободные (нерабочие) концы оболочек и вкладышей.

Технический результат изобретения выражается в снижении трудоемкости сборки плотины и сокращении сроков ее строительства.

Пример плотины поясняется чертежами.

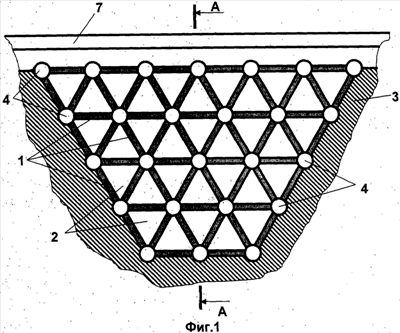

На фиг.1 изображена плотина – вид спереди; на фиг.2 – разрез А-А на фиг.1.

Тело плотины состоит из незамкнутых оболочек 1 и контактирующих с ними вкладышей 2, расположенных упорядоченно (равномерно) в опорно-ограничительном контуре 3. Свободные (нерабочие) концы оболочек 1 и вкладышей 2 размещены и свободно зафиксированы в стыковочных элементах 4. Тело плотины предварительно напрягают вантами 5, заанкеренными в бетонную подошву 6. В верхней части плотины смонтирован гребень 7.

Плотина собирается следующим образом.

На подошве 6 монтируют стыковочные элементы 4. В них устанавливают поочередно концы оболочек 1 и вкладышей 2 (детали фиксации не показаны). Далее осуществляется быстрая порядная сборка всех деталей плотины, по высоте опорно-ограничительного контура 3 до самого верха. Возможна предварительная сборка фрагментов плотины и их последующий монтаж. Одновременно выполняется преднапряжение тела плотины вантами 5, заанкеренными в подошву 6. Затем возводят гребень 7 из бетона, с целью пригрузки тела плотины, для мостового перехода или других технических целей.

Благодаря такой конструкции плотины снижается трудоемкость ее сборки, и сокращаются сроки строительства. Помимо плотин возможно использовать предложенное изобретение для укрепления берегов рек, искусственных водоемов, поскольку можно быстро производить предварительную сборку фрагментов сооружения на месте их изготовления и доставлять их в зону строительства.

Формула изобретения

Плотина, включающая опорно-ограничительный контур и размещенное в нем тело, состоящее из упорядоченно расположенных и контактирующих между собой оболочек и вкладышей, причем тело плотины снабжено проходящими через него предварительно напряженными элементами, например, в виде вант, отличающаяся тем, что оболочки выполнены незамкнутыми, а плотина снабжена стыковочными элементами, в которых установлены с возможностью фиксации свободные концы оболочек и вкладышей.
